Questões de Concurso sobre Eletrotécnica

Analise as afirmações a seguir e assinale a alternativa CORRETA:

I. Um conversor CC-CC do tipo boost é caracterizado por proporcionar uma tensão de saída menor que a tensão de entrada;

II. Um conversor CC-CC do tipo boost é caracterizado por proporcionar uma corrente de saída menor que a corrente de entrada;

III. Um conversor CC-CC do tipo buck é caracterizado por proporcionar uma tensão de saída menor que a tensão de entrada;

IV. Um conversor CC-CC do tipo buck é caracterizado por proporcionar uma corrente de saída maior que a corrente de entrada.

A unidade usada para medir a intensidade luminosa é o(a)

Dois motores de indução estão consumindo a mesma potência aparente S, no entanto, Ml opera com fator de potência de 0,8 ind e M2 opera com fator de potência de 0,6 ind. Se eles forem alimentados por um mesmo circuito alimentador, o fator de potência resultante no alimentador será de

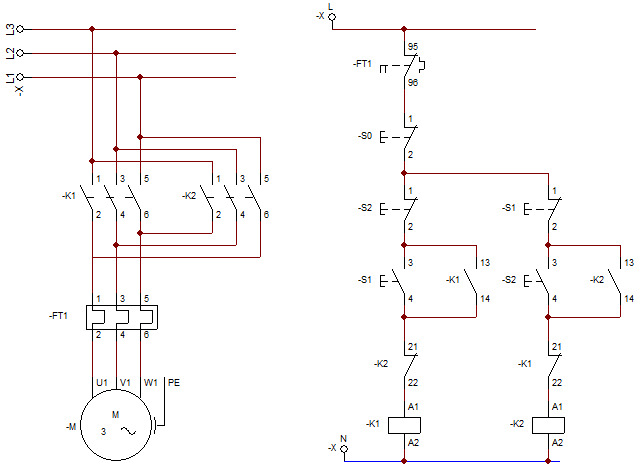

Na figura a seguir, podem ser observados os diagramas de potência e comando que se referem ao esquema de ligação de uma chave convencional de partida de motores elétricos de indução.

Fonte: Autoria própria.

Considere as seguintes afirmativas em relação ao esquema de ligação e aos dispositivos de comando e de proteção da figura apresentada:

I. O esquema corresponde a uma chave de partida direta com reversão.

II. O contato auxiliar 95-96 do dispositivo FT1 tem como finalidade a interrupção da corrente no circuito de comando, após um determinado intervalo de tempo.

III. O contato auxiliar 13-14 de K1 tem a função de selo, a fim de manter o contator K1 energizado.

IV. O contato auxiliar 21-22 de K2 tem a função de intertravamento.

Está CORRETO o que se afirma em:

Os motores elétricos são construídos para transformar energia elétrica em energia mecânica, possuem especificações de funcionamento estabelecidas pelo fabricante, fornecidas por meio de uma placa de identificação que é fixa no corpo do motor. Por meio da análise da placa de identificação de motor elétrico mostrada na figura, é correto afirmar:

Nos projetos de instalações elétricas prediais de baixa tensão, segundo a ABNT NBR 5410, a quantidade mínima de tomadas de uso geral para uma área de serviço quadrada, com área de 9 m², é(sâo)

Tanto os motores elétricos como os geradores de energia elétrica são equipamentos eletromagnéticos. Por isso, é de extrema importância o entendimento dos comportamentos desses equipamentos relativos ao Fator de Potência (cosϕ). Os motores estão entre os maiores consumidores de energia elétrica. Nesse contexto, considerando- se o motor elétrico trifásico de uma máquina, é correto afirmar que, se a máquina exigir do eixo do motor uma potência de 14 kW, com o fator de potência igual a 0,7, a concessionária de energia elétrica terá que fornecer

Considere uma certa instalação industrial com potência total de 50 kVA, fator de potência 0,8, atrasado. Será realizada uma ampliação, na qual será instalada uma potência de 6 kW, fator de potência 0,6, adiantado. Após a ampliação da potência reativa, em kVAr, a unidade total da instalação será de:

Os motores elétricos fornecem energia mecânica através da rotação de seu eixo, e nos motores de indução com rotores em gaiola, a rotação possui um valor de referência conforme o número de polos do seu estator. Conforme a placa de identificação fornecida, assinale a afirmativa correta.

Conforme especificação do fabricante, os motores elétricos podem funcionar em tensões diferentes. A placa de identificação apresenta duas tensões de funcionamento, 220 e 380V, juntamente com o esquema da ligação. Sobre esse esquema, assinale a afirmativa INCORRETA.

Nos geradores elétricos trifásicos de energia,

Nos serviços de manutenção, os técnicos lidam com um universo variado de máquinas. Os motores elétricos são as máquinas mais comuns no parque industrial, pois acionam uma gama extensa de equipamentos mecânicos. Interpretar corretamente as informações das plaquetas dos equipamentos é fundamental para a produtividade. Um técnico fez algumas medições e quer compará-las aos parâmetros nominais do motor. A plaqueta por ele vista está apresentada na figura abaixo.

(Disponível em: <https://www.weg.net/institutional/BR/pt/. >Acesso em: 24 out. 2018).

Caso o técnico tenha interpretado corretamente a plaqueta, ele pôde concluir que

Os equipamentos eletromecânicos, incluindo-se os eletropneumáticos e os eletro-hidráulicos, estão presentes na maioria das instalações. Os equipamentos cuja disponibilidade é fator crítico para a linha de produção requerem maior monitoramento. Supondo que determinado equipamento eletromecânico esteja trabalhando em sobrecarga, isto é, esteja sendo demandada dele potência maior que a nominal, poderá se observar, via de regra,

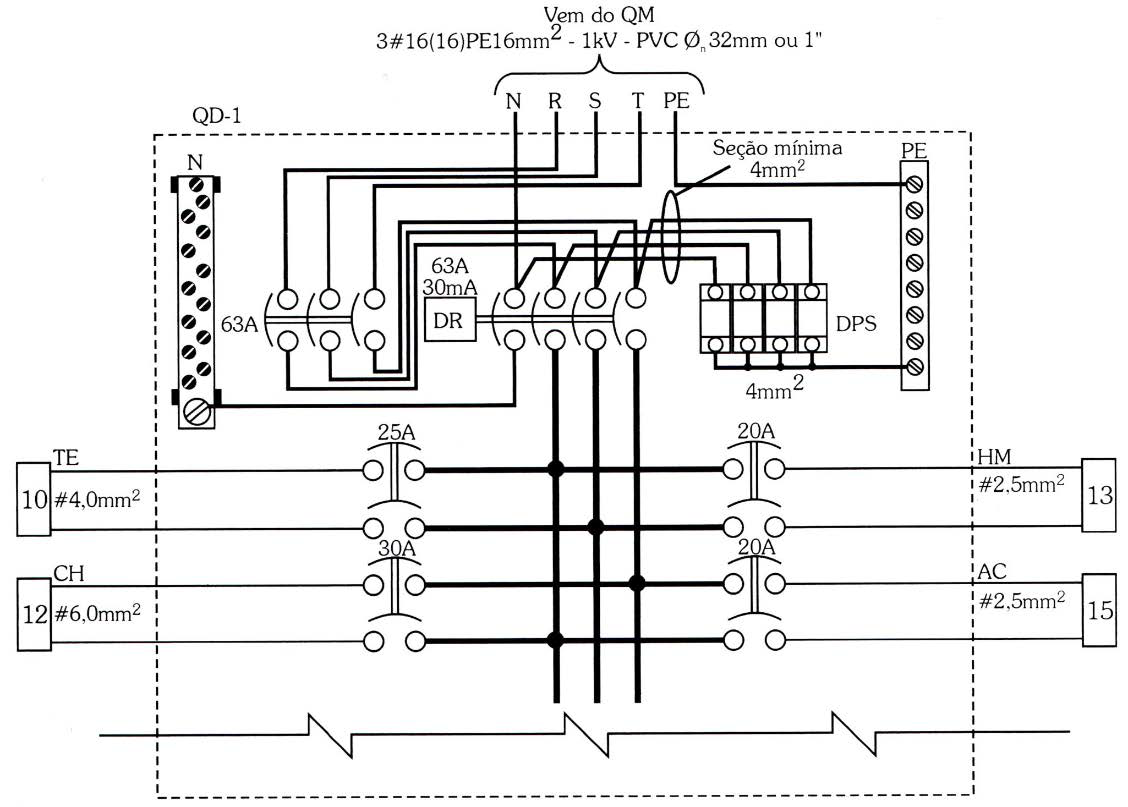

Analise o esquema multifilar, parcial, a seguir.

A respeito desse esquema, é correto afirmar:

O controle do sistema de ionização utiliza um transformador monofásico com primário de 220 V e três secundários independentes, sendo o primeiro de 12 V, o segundo de 44 V e o terceiro de 32 V. Tendo o primário 300 espiras, o número aproximado de espiras dos três secundários vale, respectivamente,

Um determinado voltímetro tem fundo de escala 10V e classe de exatidão ± 1%.

Para esse instrumento, o erro máximo, em V, é de

Para um motor trifásico de 220 volts que exige 25 amperes por fase, com potência fornecida pela rede de 7612 W. O fator de potência é (Considerar$\sqrt{3}$ igual a 1,73)

Em elevadores elétricos de passageiros, se a casa de polias contiver equipamento elétrico, a temperatura ambiente deve ser mantida entre

Os elevadores devem possuir um dispositivo que cause e mantenha sua parada nas seguintes condições:

I - Se a máquina não girar após dada a partida.

II - Se um obstáculo causar a parada do carro ou do contrapeso, em descida, e o deslizamento dos cabos na polia motriz.

III - Se o dispositivo afetar o movimento do carro, mesmo que seja na operação de inspeção ou operação elétrica de emergência, a partir da sala de máquinas.

É correto afirmar que
