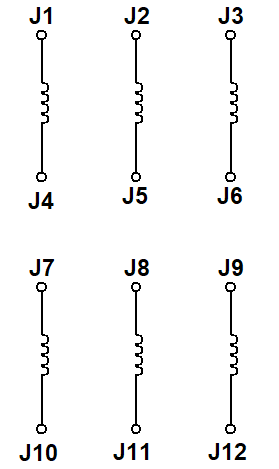

Considere as bobinas de um motor de indução de 12 terminais a seguir, que suporta uma tensão de 220 V.

Para alimentar esse motor em 440 V, é necessário fazer as ligações:

A partir da potência do motor da guilhotina fornecida pela placa de especificações, chega-se ao seu valor equivalente aproximado de,

Os invólucros dos equipamentos elétricos, conforme as características do local em que serão instalados e de sua acessibilidade, devem oferecer um determinado grau de proteção. A NBR 9884 define os graus de proteção dos equipamentos elétricos por meio das letras características IP, seguidas por dois algarismos.

Analise as afirmativas abaixo a respeito dos graus de proteção de um motor elétrico:

1. O primeiro algarismo da classe de proteção indica o grau de proteção contra penetração de corpos sólidos estranhos e contato acidental.

2. O segundo algarismo da classe de proteção indica o grau de proteção contra penetração de água no interior do motor.

3. As classes de proteção IP44, IP54 e IP55 caracterizam motores elétricos fechados.

4. A letra W, colocada entre as letras IP e os algarismos indicativos do grau de proteção, indica que o motor é protegido contra intempéries, como a ocorrência de chuva ou presença de maresia.

Assinale a alternativa que indica todas as afirmativas corretas.

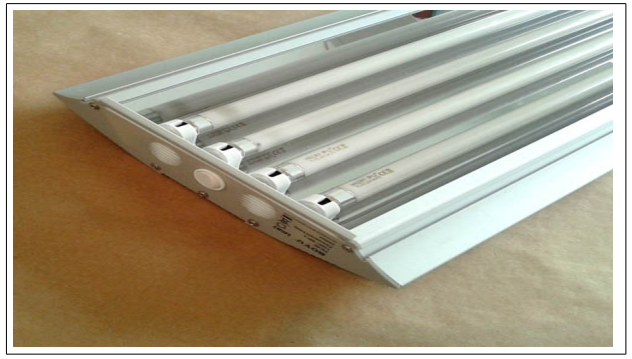

No galpão de uma indústria metalmecânica foram substituídas lâmpadas fluorescentes de 40 W por lâmpadas de LED de 18 W, em 150 luminárias iguais à da figura.

Considerando que todas as luminárias ficam ligadas 12 horas por dia e durante 30 dias por mês, a substituição das lâmpadas propiciará uma redução de consumo de energia em torno de

Não deve exceder a velocidade nominal em mais de 5% a velocidade do carro de elevadores elétricos de passageiros, nas seguintes condições: metade da carga nominal; em descida; no meio do percurso; excluindo os períodos de aceleração e retardamento; frequência da rede no valor nominal; tensão do motor igual à nominal do equipamento. Essa tolerância não se aplica aos casos de

De acordo com a norma NBR NM 207, “Elevadores Elétricos de Passageiros − Requisitos de Segurança para Construção e Instalação” em seu item 13, são apresentadas as informações de instalação elétrica:

“13.1.1.1 As exigências desta norma, relacionadas com a instalação e dos seus componentes constituintes do equipamento elétrico, aplicam-se: a) à chave geral do circuito de potência e circuitos dependentes; b) ao interruptor do circuito de iluminação da cabina e circuitos dependentes. O elevador deve ser considerado como um todo, assim como uma máquina com o seu equipamento elétrico.

13.1.1.2 Os requisitos nacionais relacionados com os circuitos de fornecimento de eletricidade devem aplicar-se até os terminais de entrada dos interruptores referenciados em 13.1.1.1. Eles devem aplicar-se a todos os circuitos de iluminação da casa de máquinas, casa de polias (se existir), caixa e poço”.

São condições obrigatórias quanto às instalações elétricas:

I. Nas casas de máquinas e casas de polias é necessária uma proteção contra contato direto, por meio de coberturas possuindo um grau de proteção pelo menos IP 2X.

II. O condutor neutro e o condutor para a terra devem ser sempre distintos.

III. O valor médio em corrente contínua ou o valor eficaz em corrente alternada da tensão entre condutores ou entre condutores e terra não deve exceder 250 V para os circuitos de controle e de segurança.

Está correto o que consta em

Em relação ao funcionamento e à estrutura dos motores de indução trifásica, considere as afirmativas a seguir:

I - O escorregamento estará presente quando a velocidade do campo girante for igual à velocidade do rotor.

II - Quanto maior a carga imposta no rotor, menor terá de ser o conjugado necessário para acioná-la.

III - Os enrolamentos de cada fase estão espaçados entre si em 120o .

IV - A composição entre o campo gerado pela corrente induzida no rotor e o campo girante do estator resulta em uma força de origem magnética que gera um conjugado no eixo do motor.

É correto o que se afirma em:

Um engenheiro deseja conhecer a potência efetiva de um compressor alternativo cuja pressão média efetiva e a vazão de ar valem 2,5 atm manométricas (ou aproximadamente 25.831 kgf/m² ) e 5 m³ /min, respectivamente. Sabe-se que o rendimento mecânico é de 45%.

Qual é o valor da potência efetiva do compressor, em CV?

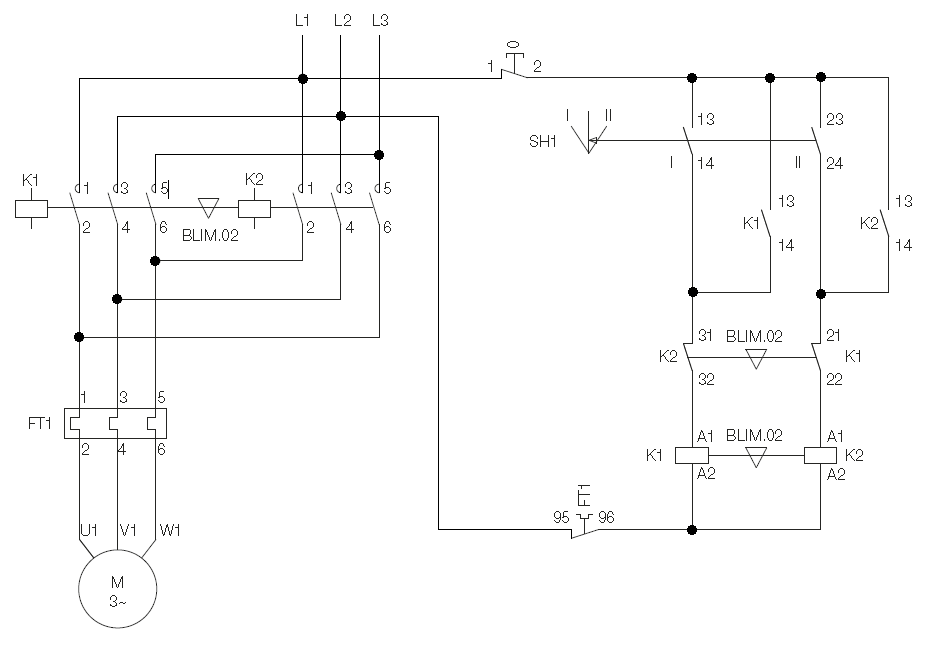

Analise os diagramas de força e comando de um motor trifásico.

Nesse caso, o motor será acionado por uma chave de partida trifásica:

Para a movimentação de elevadores em edifícios, existem tecnologias para o controle dos motores alimentados em corrente contínua e em corrente alternada. Atualmente os motores de corrente alternada são mais utilizados por motivos de manutenção e eficiência energética. Existem ainda outros tipos de motores, os síncronos de imãs permanentes, que têm que estar necessariamente acoplados a um sistema de comando composto por um variador de tensão e frequência próprios.

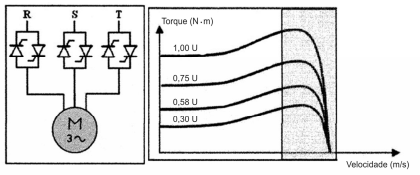

Considere o esquema simplificado de comando apresentado na figura abaixo:

O esquema apresentado e que se caracteriza por manter uma elevada corrente de partida (4 a 5 vezes a corrente nominal) e trabalhar em altas temperaturas devido ao alto escorregamento, corresponde ao tipo de comando:

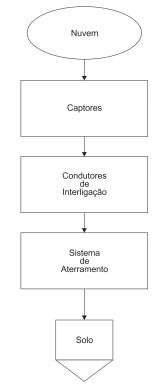

Sistema de Proteção contra Descargas Atmosféricas tem sua configuração apresentada no fluxograma abaixo:

Um projeto de manutenção predial contempla a verificação dos componentes apresentados no fluxograma. Com relação aos componentes abaixo:

I. Gaiola de Faraday

II. Estruturas metálicas prediais

III. Múltiplos eletrodos verticais

É correto afirmar que:

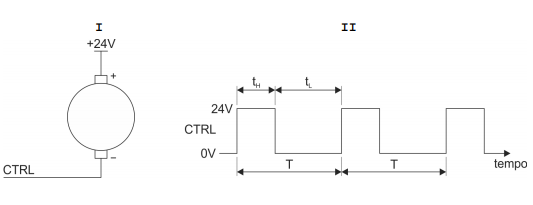

Um sistema especial de bombeamento utiliza um motor corrente contínua com tensão de trabalho 24 V (contínua) para controlar a velocidade de escoamento de um líquido, empregando, no motor, a técnica de controle de potência por PWM (Pulse Width Modulation). O desenho abaixo ilustra o modo de conexão do motor I e o comportamento temporal do sinal de controle CTRL II aplicado em um de seus terminais do motor.

Considerando que o sinal CTRL seja cíclico, com período T compatível com o sistema (cerca de 1 ms), e que o duty-cicle DC=$\frac{t_H}{T}.100=\frac{t_H}{t_{H+}{t}_L}.100$ , a velocidade do motor

O código IP 44, fornecido na placa de especificações do motor da guilhotina, refere-se

Assinale a opção que completa corretamente as lacunas da sentença abaixo:

De acordo com Chiaverini (1986), chama-se de condutibilidade elétrica a capacidade de o metal transmitir ou conduzir corrente elétrica. Sob esse ponto de vista, os materiais podem ser classificados em condutores, isolantes (ou dielétricos) e semicondutores. A recíproca da condutibilidade elétrica é a resistividade elétrica, propriedade que se relaciona com a resistência elétrica. Pode-se afirmar que a _______________ com o aumento do comprimento e _______________ com o aumento da seção transversal. A resistência ainda aumenta de forma _________________ com a temperatura até a temperatura de fusão do metal.

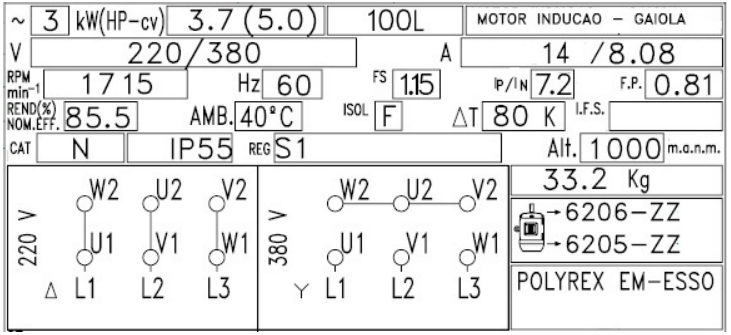

Analise as informações da placa de um motor elétrico apresentado abaixo; depois, associe a coluna da direita com a da esquerda de acordo com o significado das informações destacadas.

(1) ~3

(2) 8.08 A

(3) ISOL:F

(4) F.P.:0.81

( ) Fator de potência do motor.

( ) Classe de isolamento.

( ) Motor trifásico.

( ) Corrente nominal.

Assinale a alternativa que contém a ordem CORRETA de associação, de cima para baixo.

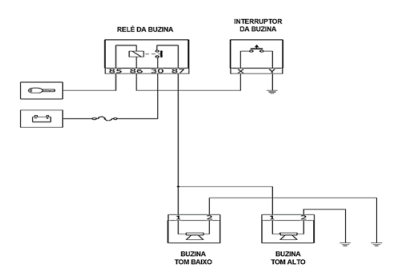

De acordo com o circuito elétrico apresentado, é correto afirmar que

A diferença de potencial – ddp – entre os terminais de um condutor ômico de resistência elétrica igual a 20 Ω, quando é percorrido por uma corrente de intensidade 15 A, é

Os motores de indução devem ser especificados incluindo-se considerações referentes às condições ambientais a que estão sujeitos. Essas condições são previstas pela ABNT NBR 7094. O uso prolongado de motores, em condições de funcionamento diferentes das especificadas, pode acarretar riscos como: sobreaquecimento, falhas mecânicas, deterioração anormal do sistema de isolação, fogo, explosão e etc. Desta forma,

Um chuveiro elétrico de 5500W é projetado para funcionar com 220V. A redução percentual da potência dissipada, se a tensão cair para 209V, será de:
