Questões de Concurso sobre Mecânica dos Sólidos

Figura 3A1

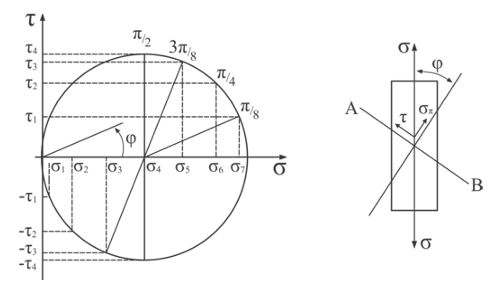

A seguir, é apresentado o círculo de Mohr para uma barra metálica.

Na situação do círculo de Mohr apresentado na figura 3A1, a tensão de cisalhamento será máxima quando os valores de φ e σ forem respectivamente iguais a

De acordo com Budynas e Nisbett (2016), com relação ao dimensionamento de peças à fadiga, assinale a opção correta.

Examine a figura abaixo.

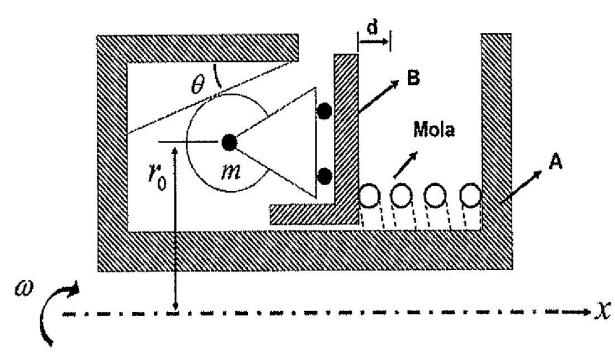

Considere o mecanismo representado em corte na figura acima, que integra um sistema de freio centrifugo. O mecanismo possui simetria radial em torno do eixo x, e todos os componentes representados na figura giram solidariamente ao redor do eixo x com velocidade angular $\omega$ constante. O corpo A não possui nenhum grau de liberdade além desta rotação; o corpo B pode se mover axialmente (na direção x) em relação ao corpo A; e uma mola de rigidez $k$ é posicionada entre os corpos A e B. Em relação ao corpo B, os cilindros de massa $m$ só podem se mover na direção radial e girar em torno de seu próprio eixo. Existem 4 dessas massas $m$ distribuídas uniformemente ao redor do eixo de simetria, as quais permanecem sempre em contato de rolamento com rampas de inclinação $\theta$ fixadas no corpo A. Quando a mola está em seu comprimento não deformado, o centro de massa dos cilindros está a um raio $r_0$. Desconsidere todos os atritos superficiais e assinale a opção que apresenta a expressão correta para o cálculo do deslocamento $d$ do corpo B a partir dos parâmetros definidos em unidades do SI.

Dado: força centrifuga atuante em uma massa: F_c=mv²/R.

De acordo com o critério de Tresca, também conhecido como critério da máxima tensão cisalhante, um material falhará quando a diferença entre as tensões principais máxima e mínima atingir um valor igual à metade do limite de resistência ao cisalhamento do material.

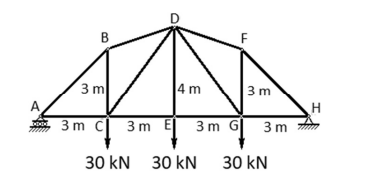

Considerando a treliça representada na figura precedente, é correto afirmar que o esforço no membro AB é

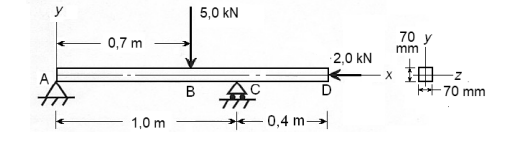

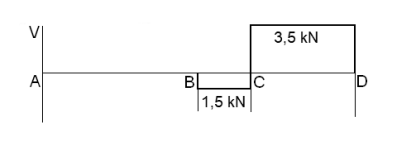

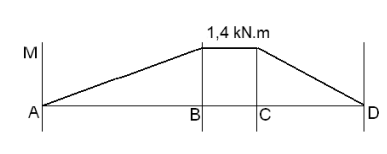

A viga de aço (E = 207 GPa; $\upsilon$ = 0,3) esquematizada na figura precedente está apoiada por um pino na extremidade A e por um apoio deslizante em C. A viga tem comprimento total de 1,4 m, seção quadrada de 70 mm × 70 mm, e está submetida a uma carga vertical de 5,0 kN em B e a uma carga horizontal de 2 kN em D.

Considerando essa configuração e que o titânio possui E = 110 GPa e $\upsilon$ = 0,3, assinale a opção correta.

Qual é o efeito principal de um carregamento estático em uma estrutura rígida?

Os medidores de vibração medem apenas a vibração total de um equipamento, não tendo utilidade prática a separação dos sinais de vibração em componentes individuais de frequência.

Medidores de torque são sempre rotativos.

A medição contínua e planejada das vibrações de um equipamento com vistas a identificar sintomas iniciais de um problema, antes que este se torne uma potencial falha, consiste em procedimento de manutenção preditiva.

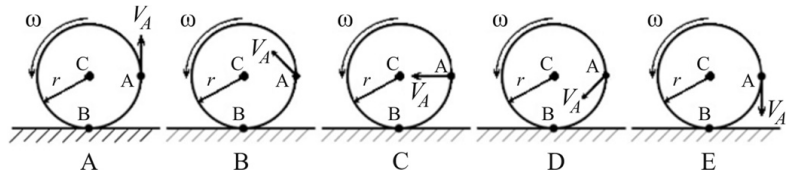

Entre as figuras a seguir, a figura B mostra a direção correta do vetor velocidade V_A no ponto A de um disco que gira no sentido anti-horário, com velocidade angular ω, ao mesmo tempo em que rola da direita para a esquerda sem deslizamento.

Considere que, no movimento da barra OA ilustrada na figura a seguir, os componentes da aceleração no ponto A sejam dados, em função de $r,\theta ,\dot{r},\dot{\theta },\ddot{r}$ e $\ddot{\theta }$, por $a_r=\ddot{r}-r{\dot{\theta }}^2=\ddot{r}-$ $\frac{v_{\theta }^2}{r}$ e $a_{\theta }=r\cdot \ddot{\theta }+2\dot{r}\dot{\theta }.$ Nesse caso, a parcela de $a_{\theta }$ expressa em função de $\dot{r}$ e $\dot{\theta }$ é denominada aceleração do Coriolis.

A norma ISO 898-1 define algumas características mecânicas de elementos de fixação feitos em aço-carbono e ligas de aço. Uma dessas características é a classe de resistência, que é indicada na cabeça do parafuso por meio de dois números separados por um ponto.

Assinale a alternativa que apresente o valor CORRETO da resistência à tração nominal e do limite de escoamento, respectivamente, para o parafuso apresentado.

Considerando que a figura tem a mesma geometria e área em todas as alternativas, qual apresenta maior momento de inércia de área em relação ao eixo x?

Considere um sistema mecânico com dois graus de liberdade. Assinale a alternativa que apresenta as frequências naturais e modos de vibração desse sistema.

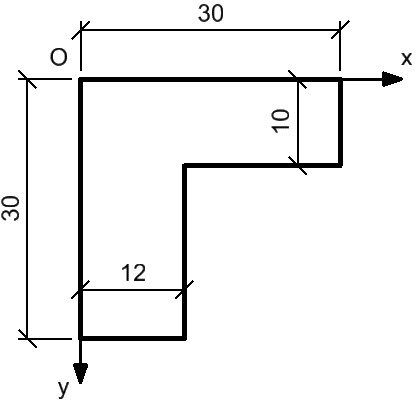

Observe a figura plana apresentada a seguir.

(Dimensões em mm)

O momento de inércia dessa figura em relação ao eixo x é de

As ferramentas de aperto geralmente de aço vanádio ou aço cromo extraduros, utilizam o princípio da alavanca para apertar ou desapertar parafusos e porcas. Assinale a alternativa que se refere ao tipo de chave mais usada para "quebrar" o aperto de porcas e parafusos:

Na modelagem da ação de forças para a análise bidimensional, qual tipo de contato é capaz de sustentar um momento?

Quando um objeto em movimento se move em uma trajetória curva, a única força que atua sobre ele é a força centrípeta.

A tensão máxima ocorre no entalhe e vale 270 MPa.
