Questões de Concurso sobre Normas aplicadas à Engenharia Mecânica

A taxa mínima de renovação de ar para um escritório, conforme a NBR 16401-1, é de 27 m³/h por pessoa.

A NBR 16401-1 estabelece que a renovação de ar para ambientes climatizados pode ser dispensada se o sistema de ar-condicionado incluir filtros HEPA de alta eficiência.

De acordo com a legislação e regulamentação brasileiras aplicáveis à manutenção de sistemas de climatização:

A NBR 16401-1 estabelece que o índice de renovação de ar em edificações para ocupações humanas deve ser definido, exclusivamente, com base no volume do ambiente, desconsiderada a taxa de ocupação humana.

Em um prédio comercial com 10 andares e 500 pessoas distribuídas uniformemente, deseja-se projetar um sistema de elevadores que atenda à demanda de tráfego em horário de pico. Sabe-se que:

• cada pessoa realiza, em média, 4 viagens por hora durante o pico;

• o tempo médio de viagem de um elevador, incluindo tempo de embarque e desembarque, é de 90 segundos;

• cada elevador tem capacidade para transportar 12 pessoas por viagem.

Quantos elevadores são necessários para atender à demanda de tráfego, considerando que o sistema deve operar com uma taxa de ocupação de no máximo 80% da capacidade total?

A norma de representação de projeções ortogonais define as seis projeções ortogonais de um dado objeto.

Para o método Europeu, com relação à vista principal, as posições das vistas superior, inferior e lateral esquerda são, respectivamente

De acordo com a norma ASHRAE 52.2, os filtros de ar são classificados com base:

A ABNT NBR 5665 é uma norma brasileira que trata do Cálculo de Tráfego em elevadores. Para tanto, é correto afirmar que:

A NBR 17067:2022 delimita os requisitos para as especificidades das representações ortográficas. Essa norma rege as regras sobre as projeções ortográficas em desenho técnico. Em seu Anexo E, é apresentada uma figura que ilustra as hachuras mais utilizadas para diversos materiais. Identifique a hachura a seguir e assinale a alternativa que corresponda ao seu significado.

(ABNT NBR 17067: Desenho Técnico - Requisitos para as especificidades das representações ortográficas. Rio de Janeiro: ABNT, 2022, p. 50.)

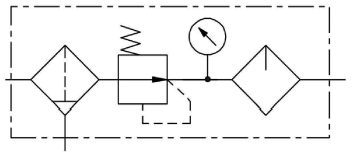

Para realizar a confecção de sistemas pneumáticos e eletropneumáticos, é necessário que os componentes sejam representados por meio de símbolos em seus circuitos. A norma NBR 8896 determina quais devem ser os símbolos gráficos para sistemas e componentes utilizados em circuitos pneumáticos. Com base nas informações dessa norma, assinale a alternativa que representa o componente pneumático representado pela imagem abaixo.

Fonte: Adaptado de ABNT NBR 8896:1985. Disponível em: https://www.abntcolecao.eom.br/normavw.aspx?Q=bURtVmZOZW02RE5aUG03SEU1K1MwaEo5K1c2aXRHekFxNm9XZkl2Y05Icz0=. Acesso em: 29 jul. 2024

De acordo com a norma NBR 8404, que aborda a indicação do estado de superfícies em desenhos técnicos, o símbolo básico utilizado para indicar o estado de uma superfície é constituído por duas linhas de comprimento desigual, e inclinadas 60 graus com relação ao traço que representa a superfície considerada. Além do símbolo básico, são descritas nesta norma modificações que podem ser feitas para indicar restrições ou especificações a serem seguidas.

A respeito destas modificações, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) A adição de um traço ao símbolo básico indica que a remoção de material é exigida.

( ) Quando somente um valor de rugosidade é informado sobre o símbolo básico, este representa o valor mínimo.

( ) Se um processo específico de fabricação for exigido, este deve ser indicado em linguagem não abreviada sobre o traço horizontal complementar do símbolo.

As afirmativas são, respectivamente,

Segundo a norma regulamentadora NBR 8403 da ABNT (aplicações, tipos e larguras das linhas), a linha contínua estreita não é utilizada para representar:

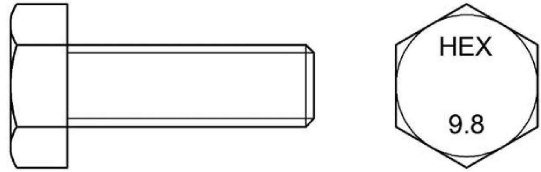

A norma ISO 898-1 define algumas características mecânicas de elementos de fixação feitos em aço-carbono e ligas de aço. Uma dessas características é a classe de resistência, que é indicada na cabeça do parafuso por meio de dois números separados por um ponto.

Assinale a alternativa que apresente o valor CORRETO da resistência à tração nominal e do limite de escoamento, respectivamente, para o parafuso apresentado.

Os sistemas de ar comprimido desempenham um papel essencial em diversas áreas. Além do compressor de ar, um sistema típico requer o uso de um resfriador, um secador, filtros e um reservatório de armazenamento.

Em relação a esses sistemas, analise as afirmativas a seguir.

I. Os reservatórios em sistemas de ar comprimido têm a função exclusiva de armazenar o ar comprimido disponível para uso na fábrica ou planta de produção ou pesquisa.

II. Nas tubulações de ar comprimido, a padronização ABNT para identificação da tubulação é a cor verde.

III. Durante o processo de compressão, o ar comprimido é contaminado pelo óleo lubrificante do compressor e por partículas sólidas provenientes do desgaste das peças móveis do mesmo.

Está correto o que se afirma em

O sistema de instrumentação de segurança, também conhecido pela sigla SIS, funciona com duas operações distintas, operação passiva ou permissiva; operação ativa.

A respeito da operação passiva/permissiva, assinale a alternativa correta.

A ABNT NBR NM313:2007 estabelece que a instalação de elevadores em novas construções de edificações de uso público, coletivo ou privado multifamiliar, deve prever, pelo menos um elevador que atenda às normas técnicas de acessibilidade, obedecendo critérios básicos e condições para que pessoas portadoras de deficiência ou com mobilidade reduzida possam utilizar estes equipamentos com segurança e autonomia. Para que o projeto atenda a essa norma no Brasil é necessário que a cabine para transporte de um cadeirante e um acompanhante ofereça um mínimo de:

Para evitar que os passageiros fiquem presos pela porta dos elevadores, dispositivos de segurança são descritos na norma ABNT NMR NM207:1999. De acordo com essa norma, o sensor a ser utilizado na detecção de passageiros ou de qualquer material que obstrua o fechamento total da porta deve ser do tipo:

Considerando o “Manual de Escopo e Projetos de Serviços de Coordenação de Projetos”, do SECOVI-SP, a avaliação pós-ocupação global, atividade voltada a diagnosticar aspectos positivos e negativos do ambiente construído em uso, tem como item de descrição:

O quadro a seguir lista uma série de atividades que devem ser consideradas para efeito de fiscalização do exercício profissional para diversas modalidades de Engenharia, Arquitetura e Agronomia, em nível superior e médio.

Atividade 01 - Supervisão, coordenação e orientação técnica;

Atividade 02 - Estudo, planejamento, projeto e especificação;

Atividade 03 - Estudo de viabilidade técnico-econômica;

Atividade 04 - Assistência, assessoria e consultoria;

Atividade 05 - Direção de obra e serviço técnico;

Atividade 06 - Vistoria, perícia, avaliação, arbitramento, laudo e parecer técnico;

Atividade 07 - Desempenho de cargo e função técnica;

Atividade 08 Ensino, pesquisa, análise, experimentação, ensaio e divulgação técnica; extensão;

Atividade 09- Elaboração de orçamento;

Atividade 10 - Padronização, mensuração e controle de qualidade;

Atividade 11 - Execução de obra e serviço técnico;

Atividade 12 - Fiscalização de obra e serviço técnico;

Atividade 13 - Produção técnica e especializada;

Atividade 14 - Condução de trabalho técnico;

Atividade 15 Condução de equipe de instalação, montagem, operação, reparo ou manutenção;

Atividade 16 Execução de instalação, montagem e reparo;

Atividade 17- Operação e manutenção de equipamento e instalação;

Atividade 18 Execução de desenho técnico.

Compete ao Engenheiro mecânico a realização dessas atividades referentes a diversos processos, entre os quais se inclui

De acordo com a ABNT NBR 16858-1:2021, o sensor de carga é obrigatório nos elevadores como item de segurança. O item em questão é um dispositivo que melhora a utilização dos elevadores e garante maior conforto e segurança aos passageiros, e é responsável por verificar automaticamente se a carga dentro da cabine está na capacidade permitida. Ao ser acionado esse sensor, o sistema deve:
