Questões de Concurso sobre Sistemas Fluidomecânicos

A altura h₁ + h₂, representada na figura, corresponde ao desnível entre os reservatórios.

São dadas as curvas características (H,Q): variação da altura manométrica desenvolvida em função da vazão recalcada e (ηt, Q): variação do rendimento em função da vazão de uma bomba centrífuga.

A potência necessária do motor, no ponto de máxima vazão suportada pelo rotor, caso haja um aumento de 20% (vinte por cento) na rotação, será

Considere duas tubulações retas horizontais, ambas de seção circular uniforme, nas quais o escoamento é laminar. O mesmo fluido escoa nas duas tubulações. As duas tubulações têm o mesmo comprimento e a mesma vazão volumétrica. Se a tubulação A tem um diâmetro duas vezes maior que o diâmetro da tubulação B, pode-se afirmar que a queda de pressão na tubulação A é:

As duas bombas adiabáticas apresentadas na figura abaixo consomem exatamente a mesma potência de eixo (W). O fluido, a vazão, a temperatura e a pressão na entrada das bombas também são rigorosamente iguais. Embora sejam bombas bastante parecidas, a eficiência isoentrópica da bomba A ( A η ) é diferente da eficiência isoentrópica da bomba B ( B η ).

Analise as seguintes afirmativas.

1. As entalpias nas saídas das duas bombas são iguais.

2. As entropias nas saídas das duas bombas são iguais.

3. As pressões nas saídas das duas bombas são iguais.

Assinale a alternativa correta:

Uma bomba isoentrópica tem a curva pressão x vazão descrita pela função Δp =ψ − λQ ; onde Δp(em Pa) é a diferença de pressão entre o recalque e a aspiração, Q (em m³ /s) é a vazão, e ψ e λ são coeficientes empíricos constantes conhecidos. A potência máxima (em W) consumida pela bomba é:

A hidráulica estuda o comportamento dos líquidos e suas aplicações, abrangendo vários campos do conhecimento como o armazenamento e o fluxo de líquidos em tubulações. Nesse sentido, quanto aos princípios de funcionamento e operação de máquinas hidráulicas, pode-se afirmar que

I. todas as interações de trabalho entre um fluído e o rotor de uma turbomáquina resultam de efeitos estáticos do rotor sobre a corrente de fluído.

II. os dispositivos que extraem energia de uma corrente de fluído são chamadas de turbinas e podem ser classificadas em turbinas de impulso ou de reação.

III. os conjuntos de lâminas integrantes dos eixos das turbinas a reação podem ser projetados para operar cheios de fluídos, logo, podem produzir mais potência para um dado volume do que as turbinas de impulso.

IV. os acionadores primários que retiram energia a uma corrente de fluído são chamados de bombas quando este escoamento for líquido.

V. as bombas para escoamento axial são projetadas para alta elevação de pressão enquanto as bombas de escoamento radial são para elevações mais baixas.

Quais estão corretas?

Máquinas de fluxo podem ser classificadas em centrífugas, de fluxo misto, axiais e alternativas. Analise as seguintes afirmativas:

1. Máquinas axiais são as mais apropriadas para grandes fluxos de massa.

2. Máquinas de fluxo misto são as mais apropriadas para grandes diferenças de pressão.

3. Máquinas alternativas têm maior relação peso-potência do que máquinas rotativas.

Assinale a alternativa correta:

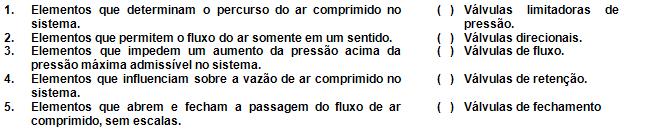

Circuitos pneumáticos são sistemas que geram, transmitem, controlam e utilizam a energia de pressão do ar comprimido para mover mecanismos aplicados a dispositivos e máquinas em geral. Em relação aos componentes de um circuito pneumático, considere as afirmativas abaixo:

As figuras I e II acima mostram duas formas para colocação da bomba em uma instalação de bombeamento. Acerca dessas montagens e as justificativas para utilizá-las, assinale a opção correta.

Os tubos são condutos fechados, destinados principalmente ao transporte de fluidos. Uma tubulação é um conjunto de tubos com diversos acessórios. Para designar as espessuras de um tubo de condução de aço são adotadas as séries (Schedule Number). Desta forma, um tubo com o numero de série 10 significa que:

Um cilindro pneumático de simples ação, ao avançar, eleva uma carga. O retorno do cilindro acontece por efeito da gravidade. Além de avançar e retornar, deverá poder parar em qualquer ponto do curso do avanço ou do retorno. Deseja-se escolher uma única válvula direcional para comandar diretamente o cilindro, de forma que o mecanismo possa operar da maneira descrita. Assinale a alternativa que apresenta a escolha mais adequada.

Assinale a alternativa que corresponde ao sistema hidráulico capaz de aumentar a velocidade de deslocamento do cilindro sem que seja alterada a vazão da bomba.

Baseado na representação abaixo, é INCORRETO afirmar:

Em uma instalação de bombeamento em que a tubulação de recalque passa por uma elevação, descendo a um reservatório, é necessário que se coloquem umas válvulas para o funcionamento adequado do sistema de bombeamento. Desta forma, uma seqüência adequada para esta instalação é:

Turbinas hidráulicas aproveitam a energia hidráulica do escoamento para a geração de energia elétrica. Acerca das turbinas usadas para geração hidroelétrica, assinale a opção correta.

Um tanque aberto circular de área de seção reta 0,5 m² encontra-se inicialmente com o nível de fluido a uma altura de 10 m. A bomba de deslocamento positivo fornece uma vazão constante de 10 m³/s. Supondo-se que todas as válvulas sejam rigorosamente iguais, desprezando-se a perda de carga nas tubulações e nas válvulas quando totalmente abertas, e considerando-se a área de seção reta da tubulação igual à a, pode-se afirmar que quando a(s) válvula(s):

O esquema mostrado na figura a seguir refere-se a um sistema de bombeamento cuja bomba está localizada a 0,5m acima de um reservatório de água aberto para a atmosfera (P_atm = 101325 Pa). A vazão do sistema é tal que a velocidade em toda a canalização é de 2,0 m/s. A canalização de sucção é composta por um metro de tubo liso com diâmetro de 0,04 mm com fator de atrito de f=0,02, uma válvula de pé com crivo (K=3,0), uma válvula de esfera (K=10,0) e um cotovelo de 90° (K=0,4). Considere a massa específica da água igual a 1000 kg/m. Para estas condições a pressão na entrada da bomba é

Dada a curva de altura manométrica em função da vazão de uma bomba centrífuga, julgue os itens a seguir, marque com F a afirmativa falsa e com V a verdadeira e assinale a opção correta.

( ) Caso a bomba venha operar com a tubulação 1, a bomba cavitaria desde que NPSH_req < NPSH_disp,(em que req=requerida e disp=disponível)

( ) A condição mais adequada de operação da bomba dada seria com a tubulação 1, pois a mesma estaria operando em uma condição de máxima eficiência e na ausência do fenômeno de cavitação.

( ) A instalação da bomba centrífuga na tubulação 2 forneceria uma vazão menor e uma altura manométrica maior do que na condição de operação da tubulação 1.
