Questões de Concurso sobre Máquinas e Equipamentos navais

O ciclo ideal simples para uma turbina a gás de aplicação naval e seus componentes é o ciclo-padrão Brayton, representado de forma esquemática abaixo:

As condições para o ciclo ideal apresentado são definidas como:

I - O processo de compressão e expansão do ar são isentrópicos.

II - A variação de energia cinética do fluido de trabalho, entre a entrada e a saída de cada componente, não deve ser desprezada.

III - O fluido de trabalho não apresenta a mesma composição em todo o ciclo e é considerado um gás perfeito com calor específico variável em cada componente da turbina.

IV - A vazão da massa de gás é constante em todo o ciclo.

Está correto o que se afirma em

Um navio de 200 m de comprimento e 16 m de boca tem um coeficiente de bloco de 0,75, quando flutua no calado de 8 m, sem banda e sem trim, em água doce ($\gamma$_fw = 1 t/m³). Para que o navio flutue nas mesmas condições, em água salgada ($\gamma$_sw = 1,025 t/m³), com o mesmo calado de 8 m, deve-se adicionar a bordo uma carga, em toneladas, aproximadamente igual a

Um dos estudos de grande importância e ponto de partida para a elaboração do projeto básico dos navios e embarcações que realizam operações e processos offshore é a execução do seu balanço elétrico. Para uma embarcação hipotética BRAVESEA, foi confeccionado o Quadro abaixo, relativo à capacidade do sistema de geração principal de energia elétrica para a embarcação.

O sistema será constituído por dois turbogeradores, ficando um em funcionamento, e o outro, na reserva, para caso ocorra uma paralisação inesperada do gerador principal. Adotado um acréscimo de 20% acima da demanda atual do projeto básico, para eventuais incrementos de cargas futuras ou substituição de equipamentos antigos por equipamentos mais modernos, bem como a redundância requerida, seriam necessários, no mínimo, quantos kW por gerador para atender à demanda?

O ciclo de ar-padrão Otto é um ciclo ideal que consiste em quatro processos reversíveis em série: compressão, adição de calor, expansão e rejeição de calor.

Dentre esses processos, são isentrópicos

As embarcações com arqueação bruta (AB) maior que 20, empregadas no transporte de passageiros, de mercadorias perigosas (somente as . propulsadas) ou como rebocadores / empurradores, e as demais embarcações propulsadas com AB maior que 100 deverão ser dotadas de, pelo menos, uma bomba de esgoto, que poderá, a critério do projetista, ser dependente do motor principal, e deverá ter vazão total maior ou igual a

Qual é o motor que a injeção de gasolina ocorre diretamente na câmara de combustão?

As válvulas de serviço de um compressor, usadas na linha de sucção e do líquido do evaporador são usadas somente em evaporadores que possuem cabeçote de válvula

0 detector eletrônico é largamente usado na manufatura e montagem de equipamentos de refrigeração. A operação do instrumento depende da variação do fluxo de corrente resultante da ionização do refrigerante decomposto entre dois elétrodos de platina entre carregados. Esse instrumento pode ser usado para detectar:

Com relação aos selos mecânicos e às gaxetas, analise as afirmativas abaixo.

I - A vedação principal utiliza o selo mecânico ao longo do eixo.

II - As perdas por atrito, quando se utiliza o selo mecânico, são maiores do que quando se utiliza gaxeta.

III- 0 selo mecânico consome menos potência que a gaxeta.

IV - A gaxeta e o selo mecânico não podem funcionar a seco.

Assinale a opção correta.

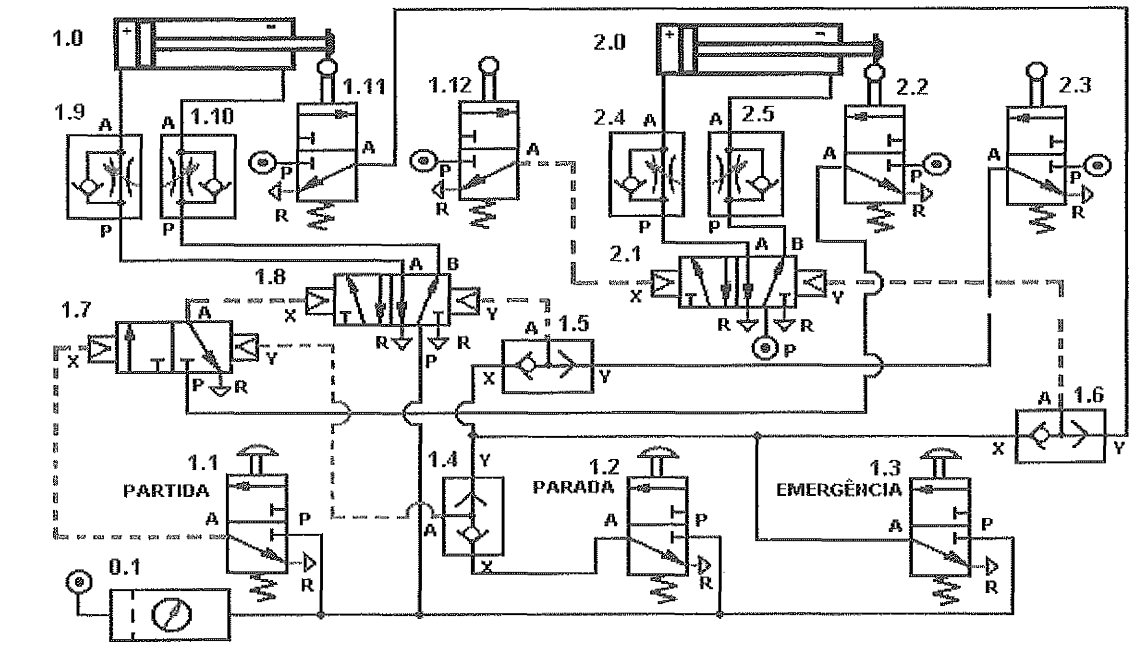

Observe a figura a seguir.

Pode-se afirmar que no diagrama de controle do Navio N/M BODE, apresentado acima, a válvula tipo 5/2-NA em B/ Pilotagem dupla pneumática é a:

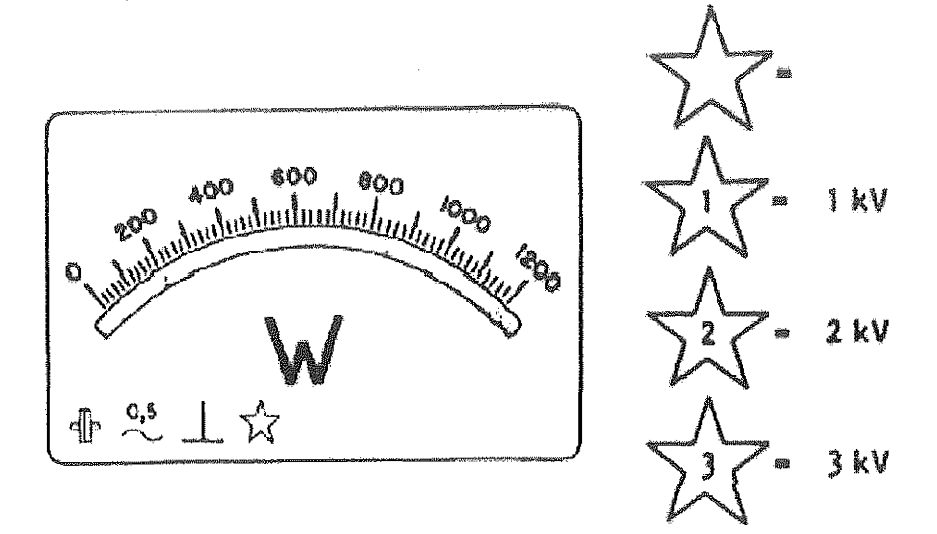

Analise a figura a seguir.

Tensão de isolação ou tensão de prova é o valor máximo de tensão que um instrumento pode receber entre sua parte interna (de material condutor) e sua parte externa {de material isolante). Pode-se afirmar que no esquema acima quando somente uma estrela tiver marcações (sem números), haverá uma tensão de isolamento no valor de

Com relação aos efeitos do propulsor, para um navio de um só propulsor, assinale a opção correta.

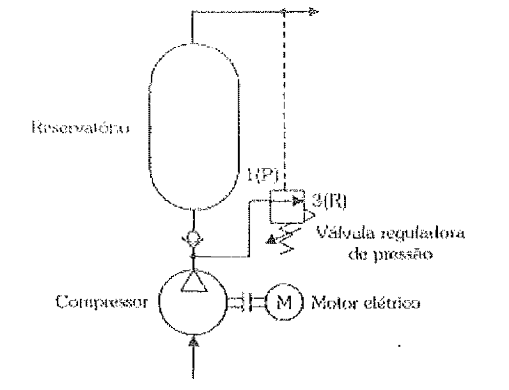

Observe a figura a seguir.

Considerando a figura acima, que, representa a linha do ar de controle com valor de trabalho 7,5 Kgf, num navio mercante tipo tug, é correto afirmar que a válvula reguladora de pressão irá regular a

De acordo com a Convenção Internacional para Salvaguarda da Vida Humana no Mar, SOLAS, Capítulo II-l, em sua PARTE C, Regra 26, as máquinas, caldeiras e outros vasos de pressão, canalizações e acessórios respectivos, deverão ser adequadamente projetados e construídos para desempenhar o serviço para os quais foram intencionados, e deverão ser de tal maneira instalados e protegidos para que tornem mínima qualquer possibilidade de dano às pessoas a bordo. Sendo assim, assinale a opção que completa corretamente as lacunas da sentença abaixo.

A máquina de propulsão principal e todas as máquinas auxiliares, essenciais ao sistema de propulsão e à segurança do navio, tal como estão instaladas a bordo, deverão ser projetadas para operar com o navio sem banda ou com banda para qualquer dos bordos até _________ inclusive, em condições estáticas e de ________ em condições dinâmicas (jogando) de um bordo para outro e, ao mesmo tempo, caturrando dinamicamente _________ pela proa ou pela popa. A Administração pode aceitar alterações desses ângulos, levando em conta o tipo, o porte e as condições de serviço do navio.

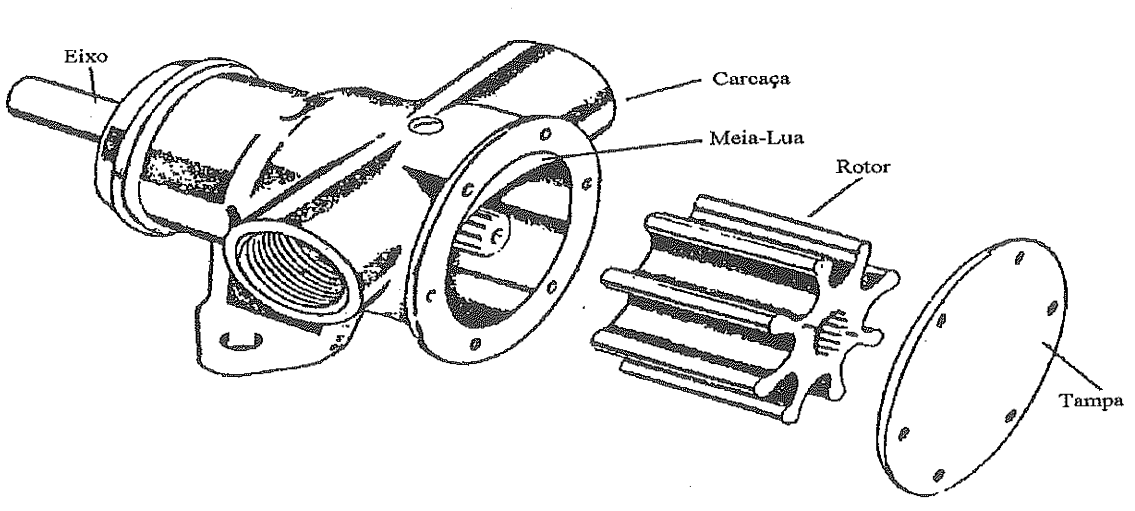

Observe a figura a seguir.

A figura acima representa um tipo de bomba comum usada para a circulação de água salgada para resfriamento de motores de embarcações de pequeno e médio porte. De acordo com Lima (2003), qual o nome dessa bomba?

Qual é o equipamento que não possui peças móveis, utiliza um fluido motriz liquido e é muito usado para extração de gases não-condensáveis, tais como o ar, ou até mesmo para esgoto de compartimentos alagados a bordo de navios?

O indicador mecânico de pressões fornece um diagrama do tipo :

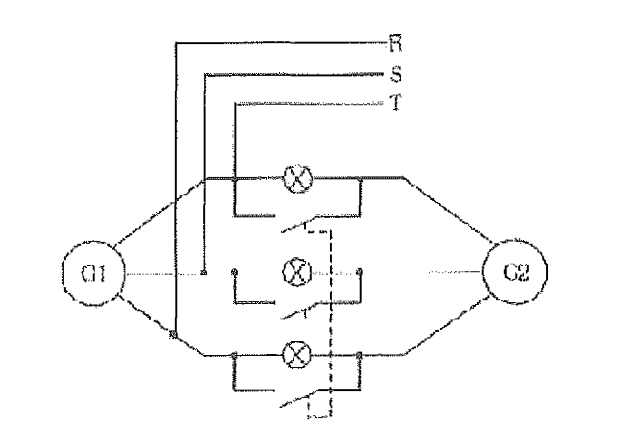

Observe a figura a seguir.

Um navio apresenta uma planta elétrica (figura acima) com dois geradores, sendo que o primeiro gerador (Gl), já está ligado ao barramento. Quando o oficial de máquinas foi colocar o segundo gerador em barra, observou que as lâmpadas do sincronoscópio estavam apagadas. Pode-se afirmar que isso é uma característica de que, neste momento, tem-se uma sincronização que precisa apenas:

Na aplicação da termodinâmica, mais especificamente nas bombas de calor, os refrigeradores e as frigoríficas têm sido utilizados em grande escala a bordo de navios mercantes. Essas máquinas refrigeram bombeando o calor dos compartimentos de armazenamento de alimentos para o ar ou água no exterior. Ou seja, ocorre a remoção do calor |Qf| do interior, e, durante o processo, a bomba de calor realiza um trabalho W . Sendo assim, assinale a opção que apresenta a expressão que define o coeficiente de desempenho (CDD) de uma frigorífica.

Dados:

Calor removido do interior do refrigerador = |Qf|.

Calor transferido para o exterior = |Qq|.

Trabalho da bomba = W .

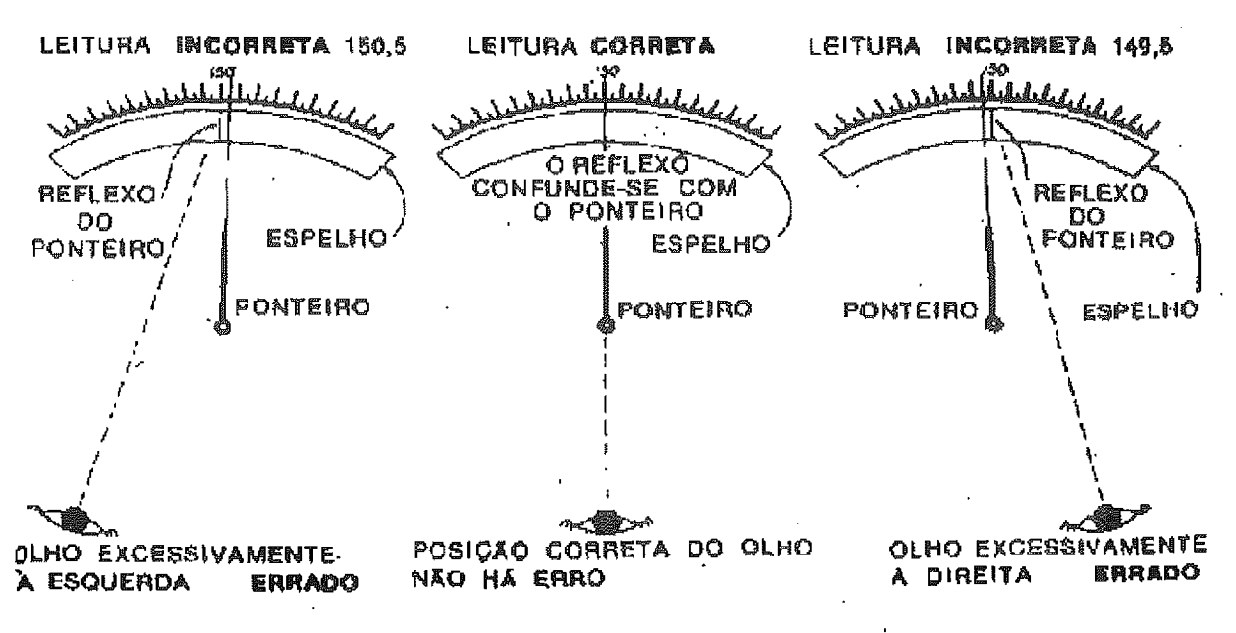

Observe as figuras a seguir.

Quando se trabalha com instrumento de medidas analógicos, pode-se cair num erro clássico provocado pelo posicionamento de leitura, conforme as figuras acima. Assinale a opção que apresenta esse erro.
