Considere o circuito abaixo em que todas as lâmpadas são idênticas.

Qual(is) a(s) lâmpada(s) que está(ão) submetida(s) a uma tensão maior que 13,0 V?
L1 , apenas
L4 , apenas
L2 e L3 , apenas
L1 e L4 , apenas
L1 , L2 , L3 e L4
A corrente elétrica é expressa em:
Amperes.
Joules.
Ohms.
Volts.

Quatro lâmpadas ôhmicas idênticas A, B, C e D foram associadas e, em seguida, a associação é ligada a um gerador de energia elétrica ideal. Em um dado instante, a lâmpada A queima, interrompendo o circuito no trecho em que ela se encontra. As lâmpadas B, C e D permanecem acesas, porém o brilho da lâmpada B aumenta e o brilho das lâmpadas C e D diminui. Com base nesses dados, a alternativa que indica a associação formada por essas lâmpadas é:





Para ligar ou desligar uma mesma lâmpada a partir de dois interruptores, conectam-se os interruptores para que a mudança de posição de um deles faça ligar ou desligar a lâmpada, não importando qual a posição do outro. Esta ligação é conhecida como interruptores paralelos. Este interruptor é uma chave de duas posições constituída por um polo e dois terminais, conforme mostrado nas figuras de um mesmo interruptor. Na Posição I a chave conecta o polo ao terminal superior, e na Posição II a chave o conecta ao terminal inferior.

O circuito que cumpre a finalidade de funcionamento descrita no texto é:






Com relação a um circuito de corrente alternada RLC série, a única afirmativa correta é:
O gerador de corrente alternada só pode funcionar com frequência de 60 Hz.
A reatância indutiva é sempre maior que a impedância do circuito.
O circuito RLC entra em ressonância quando a tensão do capacitar é igual a tensão do resistor.
Na condição de ressonância, a reatância indutiva é igual à reatância capacitiva.
O circuito apresentado pode ser reduzido a um circuito de uma única malha, bastando substituir as resistências R1 e R2 por uma única resistência equivalente e igual a 32Ω.
Certo
Errado
O sentido real da corrente i2 é contrário ao adotado no diagrama do circuito apresentado.
Certo
Errado
Uma corrente constante i atravessa um trecho de um circuito em que há apenas um resistor de resistência R, e dissipa, por efeito Joule, uma potência P1 . Suponhamos que o resistor seja substituído por um de resistência R/2 e que a corrente passe a ter um valor constante 2i. Representando por P2 a potência dissipada por efeito Joule nessa nova situação, a razão P2/ P1 é igual a:
1;
2;
3;
4;

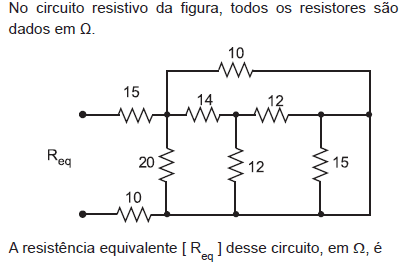

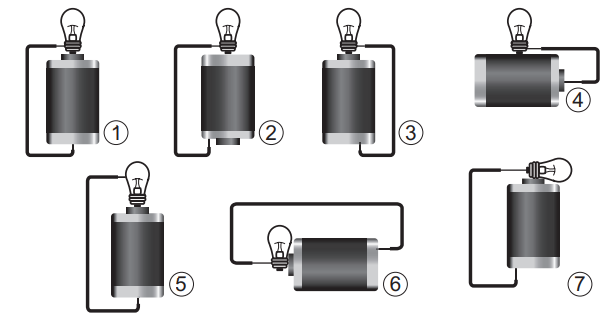

Um curioso estudante, empolgado com a aula de circuito elétrico que assistiu na escola, resolve desmontar sua lanterna. Utilizando-se da lâmpada e da pilha, retiradas do equipamento, e de um fio com as extremidades descascadas, faz as seguintes ligações com a intenção de acender a lâmpada:

GONÇALVES FILHO, A.; BAROLLI, E. Instalação Elétrica: investigando e aprendendo. São Paulo: Scipione, 1997 (adaptado).
Tendo por base os esquemas mostrados, em quais casos a lâmpada acendeu?
(1), (3), (6)
(3), (4), (5)
(1), (3), (5)
(1), (3), (7)
(1), (2), (5)
Um circuito elétrico é constituído por um resistor de 4 ohms e outro resistor de 2 ohms. Esse circuito é submetido a uma diferença de potencial de 12 V e a corrente que passa pelos resistores é a mesma. A intensidade desta corrente é de:
8 A
6 A
3 A
2 A
1 A
Os valores das correntes i1, i2 e i3 serão duplicados se tanto a força eletromotriz quanto as resistências R1, R2 e R3 forem duas vezes maiores do que os valores iniciais.
Certo
Errado

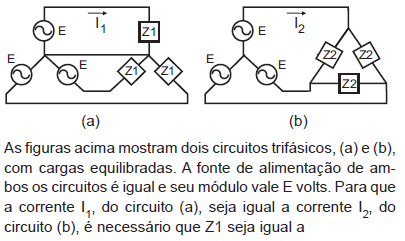

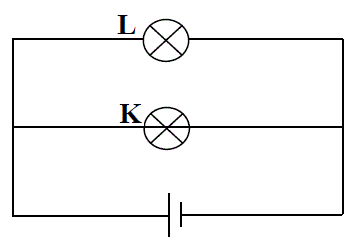

Em um circuito elétrico, duas lâmpadas estão ligadas a uma bateria, como mostrado na seguinte figura.
A lâmpada K é de 6 W e a lâmpada L é de 10 W e ambas são especificadas para a tensão da bateria.
Sejam iK e iL as correntes elétricas e RK e RL as resistências elétricas das lâmpadas K e L, respectivamente.
Então, é CORRETO afirmar que
iK < iL e RK < RL.
iK < iL e RK > RL.
iK > iL e RK < RL.
iK > iL e RK > RL.

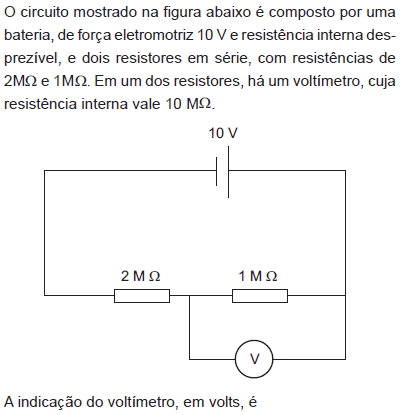

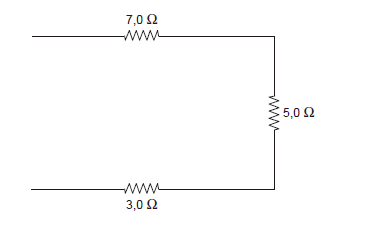

Um trecho de circuito elétrico é constituído por três resistores associados como mostra o esquema.

É correto afirmar que
os três resistores dissipam a mesma potência.
os três resistores estão submetidos à mesma tensão.
os três resistores são percorridos pela mesma corrente.
a corrente elétrica é maior no resistor de 7,0 Ω.
a potência dissipada é maior no resistor de 3,0 Ω.

Considere o circuito representado na figura acima. As correntes indicadas por I1, I2 e I3 já alcançaram o equilíbrio. Despreze a resistência interna das fontes. Os valores da corrente I1, em A, e da carga no capacitor, em μC, são, respectivamente
1,04 e 15
1,25 e 2,0
1,25 e 28
1,40 e 8,0
1,40 e 26
A figura, a seguir, mostra um circuito RLC em regime estacionário.
Quando a chave Ch for aberta, a energia dissipada pelo resistor R2 será
Um trecho de circuito elétrico é constituído por três resistores, como mostra o esquema.

Se o resistor de 9,0 Ω é percorrido por corrente elétrica de intensidade 9,0 A, o resistor de 3,0 Ω é percorrido por corrente de intensidade, em ampères, de
1,5.
3,0.
6,0
7,0.
8,0.
