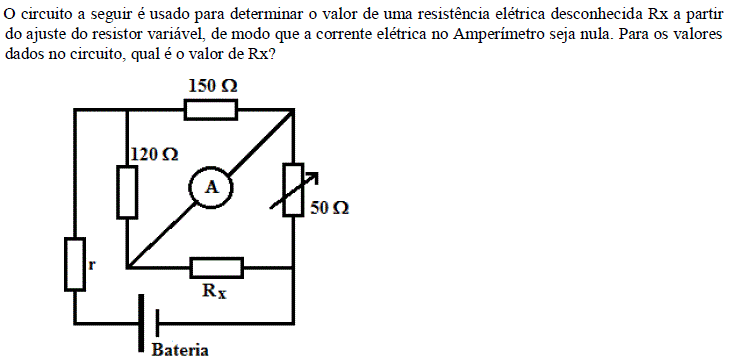

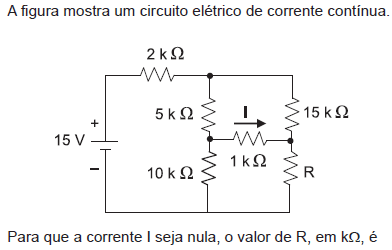

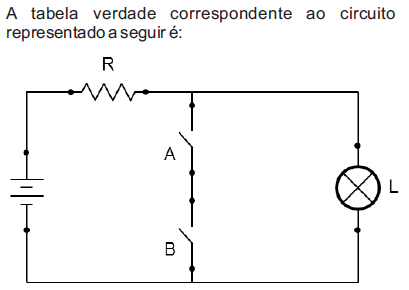

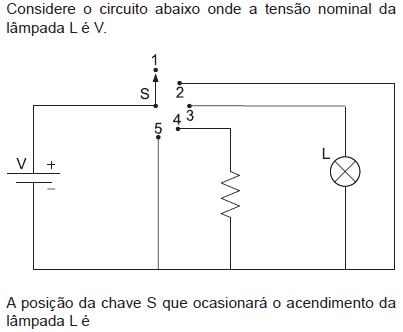

Questões de Concurso sobre Circuitos Elétricos e Leis de Kirchhoff

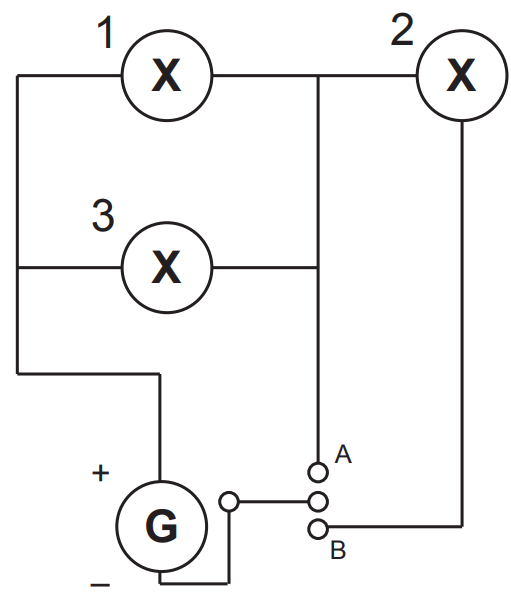

Um sistema de iluminação foi construído com um circuito de três lâmpadas iguais conectadas a um gerador (G) de tensão constante. Esse gerador possui uma chave que pode ser ligada nas posições A ou B.

Considerando o funcionamento do circuito dado, a lâmpada 1 brilhará mais quando a chave estiver na posição

Dois jovens estudantes decidem comparar um circuito em série com um circuito em paralelo. Para isso, eles pegaram 4 lâmpadas idênticas. Elas foram ligadas da maneira mostrada na figura.

Em relação aos dois circuitos montados, eles fizeram as seguintes afirmações:

I - A corrente total no circuito 1 é duas vezes maior que a corrente total no circuito 2.

II - A potência desenvolvida no circuito 2 é quatro vezes maior que a potência desenvolvida no circuito 1.

III - Todas as 4 lâmpadas estão submetidas à mesma tensão: 127 V.

Está CORRETO apenas o que se afirma em:

Sobre circuitos capacitivos, reativos e indutivos, assinale a alternativa correta.

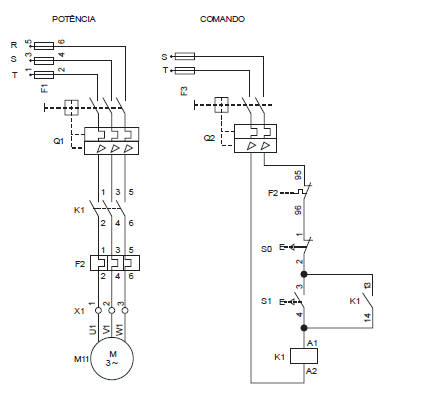

Considere abaixo os circuitos de potência e de comando para uma partida direta de motores.

A partida do motor será efetivada manualmente por meio de

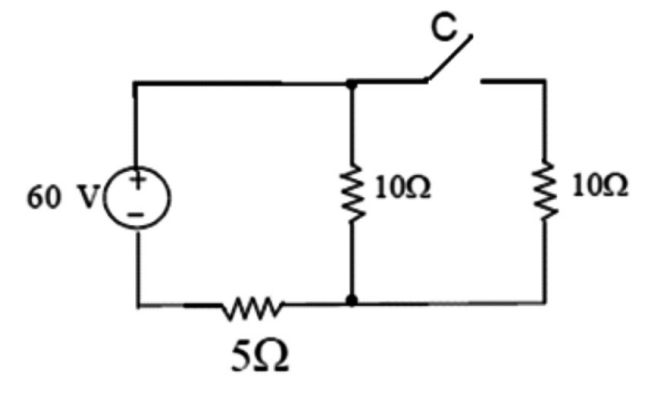

A intensidade de corrente elétrica que atravessa o gerador ideal do circuito abaixo, quando a chave C estiver fechada, é de:

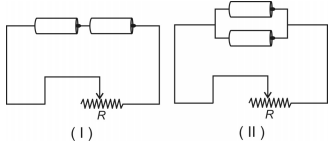

Dispõe-se de duas pilhas idênticas de f.e.m ε e resistência interna r constante e de um reostato, cuja resistência elétrica R varia de zero até 6 r. Essas pilhas podem ser associadas em série ou em paralelo, conforme ilustram as figuras I e II, respectivamente.

O gráfico que melhor representa a potência P dissipada pelo reostato, para cada uma das associações, em função da resistência R é

Um circuito elétrico resistivo é representado a seguir.

O valor do resistor R, para que a potência do circuito seja de 135 W é igual a

Duas pilhas de 1,5 V cada podem ser ligadas em série ou em paralelo. Desta forma obtém-se respectivamente:

Um eletricista analisa o diagrama de uma instalação elétrica residencial para planejar medições de tensão e corrente em uma cozinha. Nesse ambiente existem uma geladeira (G), uma tomada (T) e uma lâmpada (L), conforme a figura. O eletricista deseja medir a tensão elétrica aplicada à geladeira, a corrente total e a corrente na lâmpada. Para isso, ele dispõe de um voltímetro (V) e dois amperímetros (A).

Para realizar essas medidas, o esquema da ligação desses instrumentos está representado em:

Numa pequena indústria, são utilizadas 4 máquinas, que sob tensão 110 V consomem 3600 W cada uma. Para colocar essas máquinas em funcionamento, o empresário criou um circuito muito simples:

Baseados na tabela apresentada, podemos afirmar que, para não correr riscos, esse empresário deve ter utilizado para os cabos do tipo B e tipo A, fios cujas secções transversais medem, no mínimo, respectivamente:

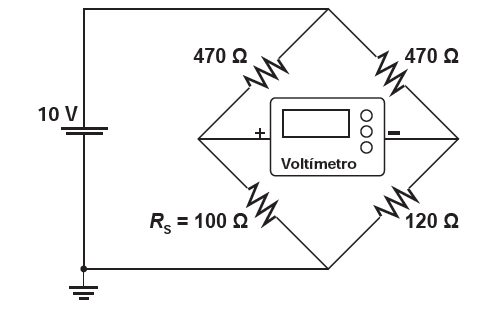

Medir temperatura é fundamental em muitas aplicações, e apresentar a leitura em mostradores digitais é bastante prático. O seu funcionamento é baseado na correspondência entre valores de temperatura e de diferença de potencial elétrico. Por exemplo, podemos usar o circuito elétrico apresentado, no qual o elemento sensor de temperatura ocupa um dos braços do circuito (R_s) e a dependência da resistência com a temperatura é conhecida.

Para um valor de temperatura em que R_S = 100 Ω, a leitura apresentada pelo voltímetro será de

Um circuito em série é formado por uma pilha, uma lâmpada incandescente e uma chave interruptora. Ao se ligar a chave, a lâmpada acende quase instantaneamente, irradiando calor e luz. Popularmente, associa-se o fenômeno da irradiação de energia a um desgaste da corrente elétrica, ao atravessar o filamento da lâmpada, e à rapidez com que a lâmpada começa a brilhar. Essa explicação está em desacordo com o modelo clássico de corrente.

De acordo com o modelo mencionado, o fato de a lâmpada acender quase instantaneamente está relacionado à rapidez com que

Um circuito série composto por uma fonte alternada, um resistor, um indutor e um capacitor, é representado a seguir.

Sabe-se que a reatância do indutor é de 20Ω, a reatância do capacitor igual a 8Ω e a resistência do resistor é de 16Ω.

A impedância desse circuito é igual a

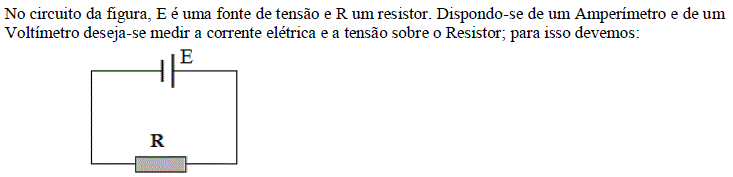

O amperímetro é um instrumento utilizado para a medida de intensidade de corrente elétrica em um circuito constituído por geradores, receptores, resistores, etc. A maneira correta de conectar um amperímetro a um trecho do circuito no qual queremos determinar a intensidade da corrente é
