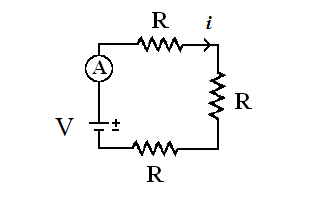

Três resistores iguais (R = 1000 ) estão ligados a uma bateria ideal que fornece uma tensão elétrica V = 24 Volts ao circuito da figura abaixo. Se um amperímetro A for ligado na saída da bateria, o valor da corrente elétrica i fornecida ao circuito será de:


Imagem associada para resolução da questão


A

32 mA


B

2 mA


C

4 mA


D

8 mA


E

16 mA

Complete o texto abaixo, utilizando os seus conhecimentos de Física.


“Um cordão de lâmpadas de Natal é formado com a ligação em __________ de lâmpadas iguais, onde cada uma delas tem resistência de 7 Ω e potência de 0,2 W. O cordão é ligado em 112 V e tem _____ lâmpadas, aproximadamente”.


A

série e 95


B

paralelo e 90


C

série e 90


D

paralelo e 95


E

série e 100

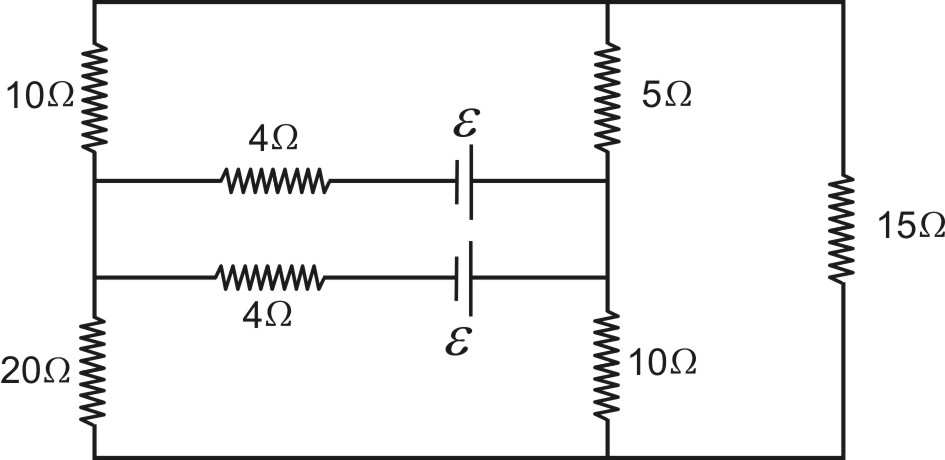

A figura a seguir representa um circuito elétrico constituído por duas baterias de resistências internas desprezíveis e sete resistores ôhmicos.


Imagem associada para resolução da questão


Sendo que a máxima potência dissipada em cada resistor não poderá ultrapassar 10 W, a fem ε máxima que as baterias poderão apresentar é, em V,


A

9


B

12


C

18


D

36

Os esquemas abaixo representam um circuito misto de resistores (R1, R2, R3 e R4). O voltímetro é representado por um círculo com um V e o amperímetro por um círculo com um A. Para se medir o valor da intensidade da corrente no resistor R4 e da tensão entre seus terminais, a maneira correta de associar esses aparelhos está melhor representada em:


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão


E

Imagem associada para resolução da questão

Um relé bimetálico é muito utilizado na proteção de circuitos elétricos. O elemento base do relé é um conjunto de duas lâminas metálicas de materiais distintos justapostas, ambas de espessura igual a 2mm. As duas lâminas têm uma curvatura com ângulo central igual a (vide figura).


Sendo e os coeficientes de dilatação dos materiais, a diferença entre os raios de curvatura de cada lâmina, o comprimento inicial de ambas as barras e a variação de temperatura a qual o bimetálico estará sujeito, é CORRETO afirmar que nestas condições o valor de será:


Imagem associada para resolução da questão


A

0,01 radianos


B

0,02 radianos


C

0,03 radianos


D

0,04 radianos


E

0,05 radianos

Um aparelho continha as seguintes especificações de trabalho: Entrada 9 V – 500 mA. A única fonte para ligar o aparelho era de 12 V. Um cidadão fez a seguinte ligação para não danificar o aparelho ligado à fonte:


Imagem associada para resolução da questão


Considerando a corrente do circuito igual a 500 mA, qual deve ser o valor da resistência R, em Ω , para que o aparelho não seja danificado?


A

4


B

5


C

6


D

7

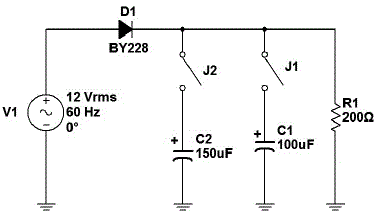

Analise o circuito a seguir.

Imagem associada para resolução da questão

A maior tensão contínua será medida na carga com:


A

a chave J1 aberta e J2 fechada.


B

a chave J1 fechada e J2 aberta.


C

as chaves J1 e J2 abertas.


D

as chaves J1 e J2 fechadas.

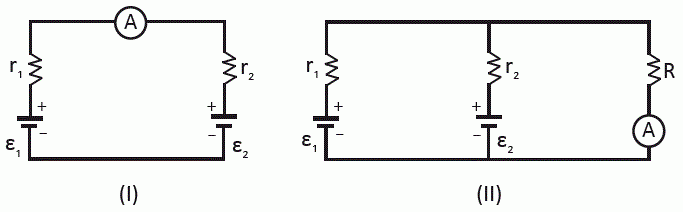

Duas pilhas apresentam as seguintes características: ε1 = 1,52 V; r1 = 2 Ω ; ε2 = 1,44 V; r2 = 2 Ω. As pilhas são ligadas de duas maneiras diferentes, segundo os circuitos 1 e 2, representados abaixo.


Imagem associada para resolução da questão


No circuito 1, Imagem associada para resolução da questão é um amperímetro de resistência interna desprezível. No circuito 2, um resistor R = 380Ω é ligado em série ao mesmo amperímetro e este registra uma corrente elétrica de intensidade i = 4mA. Assim, no circuito


A

1, ε2 funciona como um gerador de f.e.m. e ε1 funciona como um gerador de f.c.e.m.


B

1, a intensidade da corrente elétrica que atravessa ε1 e ε2 é igual a 2mA no sentido anti-horário.


C

2, a intensidade da corrente elétrica que atravessa ε1 e ε2 valem, respectivamente, zero e 0,4 mA.


D

1, o amperímetro registra uma corrente elétrica de intensidade i = 20mA e seu sentido é o horário.


E

2, ε1 e ε2 funcionam como geradores de f.c.e.m. e o resistor R está submetido a uma d.d.p. igual a 1,44 V.

Os disjuntores, também conhecidos por chaves automáticas, são colocados nos circuitos residenciais e comerciais para proteção de lâmpadas, ar-condicionados, geladeiras, computadores e outros aparelhos eletroeletrônicos. Uma das grandes vantagens na sua utilização é que podem ser “armados” novamente, assim que o problema causador de seu desligamento for detectado. O motivo de ser desligado ocorre pelo seguinte fato:


A

ocorrer um relâmpago.


B

ocorrer um trovão.


C

ocorrer um raio.


D

aquecimento de um elemento em seu interior, que dilata e desliga a chave.


E

aquecimento de um elemento em seu interior, que queima e desliga a chave.

No circuito, com a chave Ch aberta, um aluno do IFPA, orientado pelo seu professor de física, verifica que o capacitor C está descarregado. O professor agora fecha o circuito através da chave Ch. Nessas condições, a carga elétrica final do capacitor medida pelo aluno será:


Imagem associada para resolução da questão


A

3 µC


B

5 µC


C

6 µC


D

7 µC


E

9 µC

Em um circuito R-L-C com tensão constante V observa-se que a corrente I(t) troca de sinal Infinitas vezes e Nessas condições, se R é a resistência, L é a indutância e C é a capacitância do sistema, tem-se


A

R = 0


B

R = 2


C

0 < R < 2


D

R > 2


E

L = 0

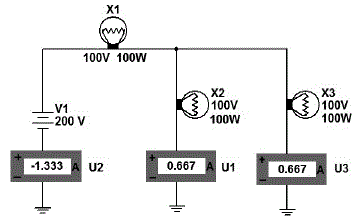

Observe o circuito a seguir.

Imagem associada para resolução da questão

Com relação a esse circuito, é CORRETO afirmar:


A

A lâmpada X1 apresenta um brilho maior que o das outras duas lâmpadas.


B

Danificando-se a lâmpada X2, as outras deixarão de funcionar.


C

Nas lâmpadas, foi aplicada a mesma tensão da fonte.


D

Respeitaram-se as polaridades dos instrumentos de medida.

Uma bobina com uma resistência R=20 e uma indutância L=130mH está ligada em serie a um capacitor de capacitância C=85,0μF e a de uma fonte senoidal alternada que opera com uma amplitude de 60V na frequência de 60Hz. Qual a amplitude da corrente no circuito RLC, em ampères?


A

2, 6


B

2, 4


C

2,2


D

2, 0


E

1, 8

No circuito abaixo o capacitor armazena 125 µJ de energia.

Imagem associada para resolução da questão


As fontes de força eletromotriz são consideradas ideais e de valores = 20V e = 5V . Desta forma a capacitância do capacitor em µF vale:


A

0,625.


B

10.


C

1,1.


D

0.


E

15,63.

Sejam R, L e C, respectivamente, valores de resistência, indutância e capacitância encontrados em um circuito. No estudo desse circuito elétrico, nessas condições, qual opção é o valor de frequência de ressonância?


A

LC


B

RC


C


D


E

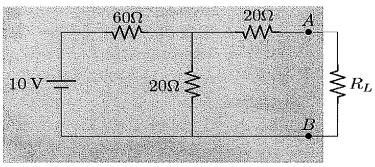

Observe a figura abaixo.


Imagem associada para resolução da questão


O circuito acima apresenta a região interna, indicada pelo sombreado, de um equipamento que fornece potência à carga resistiva RL pelos terminais A e B. Sendo assim, o valor de RL que maximiza a transferência de potência é


A

10 Ohms


B

20 Ohms


C

35 Ohms


D

60 Ohms


E

70 Ohms

No instante t=Θ, um resistor com resistência 1ΘM é ligado em série com um capacitar de capacitância 1,ΘμF, inicialmente descarregado, e com uma bateria de força eletromotriz 4ΘV e resistência interna desprezível. Após um tempo t=4Θs, que fração da corrente inicial (isto é, da corrente em t=Θ) percorre o circuito?


A

1/e4


B

1/4


C

1/e


D

1/2


E

1
