Questões de Concurso sobre Circuitos Elétricos e Leis de Kirchhoff

Assinale a afirmação correta:

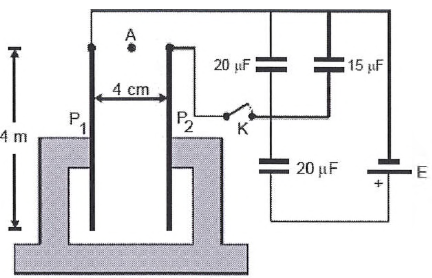

O sistema abaixo é constituído por duas placas metálicas retangulares e paralelas, com 4 m de altura e afastadas de 4 cm, constituindo um capacitor de 5 $\mu$F. No ponto A, equidistante das bordas superiores das placas, encontra-se um corpo puntiforme, com 2 g de massa e carregado com 4 $\mu$C.

O corpo cai livremente e, após 0,6 s de queda livre, a chave K é fechada, ficando as placas ligadas ao circuito capacitivo em que a fonte E tem 60 V de tensão. Determine a que distância da borda inferior da placa se dará o choque.

(Dados: considere a aceleração da gravidade g = 10 m/s².)

Um capacitor de capacitância igual a 2 $\mu$F está completamente carregado e possui uma diferença de potencial entre suas armaduras de 3 V. Em seguida, este capacitor é ligado a um resistor ôhmico por meio de fios condutores ideais, conforme representado no circuito abaixo, sendo completamente descarregado através do resistor.

Nesta situação, a energia elétrica total transformada em calor pelo resistor é de

Desenho Ilustrativo Fora de Escala

Um fio fino é enrolado em torno de um prego e suas extremidades são ligadas aos pólos de uma bateria e de uma chave CH, conforme mostra a figura abaixo. Quando a chave CH é fechada, observa-se que o prego passa a atrair pequenos objetos de ferro. O conceito físico que melhor explica o fenômeno é:

Um circuito constituído por um gerador de tensão e três resistores R₁, R₂ e R₃ estão representados no gráfico a seguir com seus respectivos valores de tensões e das correntes elétricas. Quando essa associação é submetida a uma tensão constante de 1.400 V e os três resistores estão ligados em série, considerando 1 caloria igual a 4,2 joules, a energia dissipada nos resistores, em ½ minuto, em calorias, será

Capacitores surgiram da necessidade de armazenar cargas elétricas para usá-las futuramente de maneira flexível, quando houver resistência em seus terminais. Capacitor é um componente eletrônico capaz de armazenar carga elétrica, ao ser ligado em uma fonte de tensão. O capacitor possui dois terminais para sua polarização (o terminal maior é positivo e o menor é negativo), e dentro do capacitor os terminais são conectados por placas metálicas, geralmente de alumínio, separados por um material dielétrico. Esse material dielétrico pode ser de diversos materiais, como cerâmica, teflon, mica, porcelana, celulose, milar e até ar. Dielétrico é o material isolante que é capaz de se tornar condutor quando submetido a determinado valor de campo elétrico. Essa mudança de estado (isolante para condutor) acontece quando o campo elétrico é maior que a rigidez dielétrica do material, o que significa que até os materiais isolantes podem conduzir, quando submetidos a determinado valor de cargas elétricas. Sobre o exposto, é correto afirmar que:

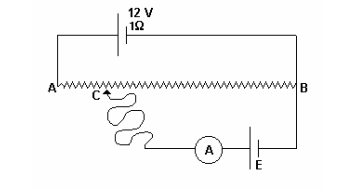

O circuito abaixo mede a força eletromotriz de um gerador. Tem-se um gerador de força eletromotriz igual a 12 V e resistência interna igual a 1 Ω ligado a um fio condutor ôhmico AB, de comprimento L, seção uniforme, e resistência total R_AB = 5 Ω. O polo negativo do gerador, de força eletromotriz E desconhecida, é ligado à extremidade B do condutor. Este gerador está em série com um amperímetro ideal. A extremidade C pode ser ligada a qualquer ponto do condutor entre as extremidades A e B.

Quando a extremidade C é colocada a uma distância igual a L/4 de A, a corrente que passa pelo amperímetro ideal é nula. Assim, E vale:

Um técnico de laboratório de ensino em física quer analisar o comportamento de um circuito composto de uma bateria ideal, um capacitor e um resistor. Sabemos que esses três elementos do circuito estão montados em série. O técnico quer observar a corrente do circuito assim como a diferença de potencial no resistor.

Sabendo que ele possui um amperímetro e um voltímetro, o técnico deve:

A figura acima mostra um circuito formado por quatro resistores e duas baterias. Sabendo que a diferença de potencial entre os terminais do resistor de 1 $\Omega$ é zero, o valor da tensão U, em volts, é:

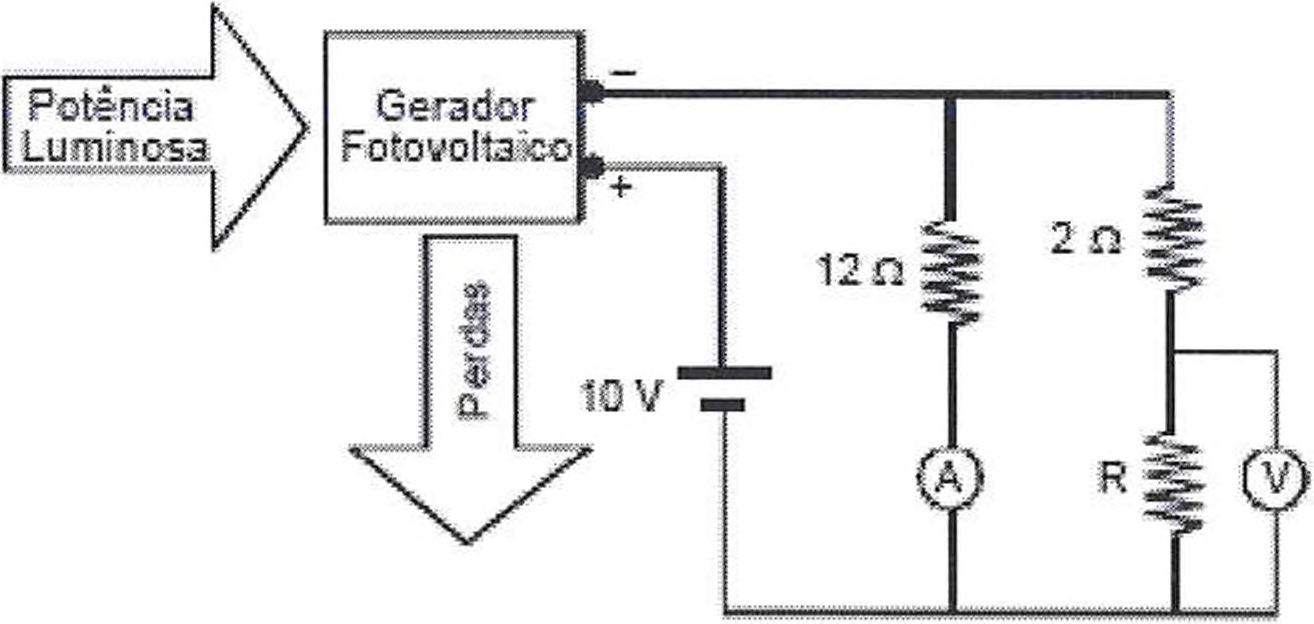

O sistema abaixo se constitui em um gerador fotovoltaico alimentando um circuito elétrico com 18 V. Determine o rendimento do gerador na situação em que a razão dos valores numéricos da tensão e da corrente medidos, respectivamente, pelo voltímetro V(em volts) e pelo amperímetro A(em ampères) seja igual a 2. Sabe-se que a potência luminosa solicitada na entrada do gerador é de 80 W.

No circuito resistivo a seguir, as lâmpadas são idênticas e de resistência igual a 3Ω, cada. A fonte é ideal e alimenta o circuito com 18 V. As leituras fornecidas pelo voltímetro (V), em volts, e pelo amperímetro (A), em ampères, estão corretamente apresentadas na alternativa

Fonte de tensão Dc

Considere o circuito elétrico abaixo com os resistores R1 a R4 ligados a uma fonte de tensão V. R1 = 40Ω, R3 = 80Ω. R2=R4 = R.

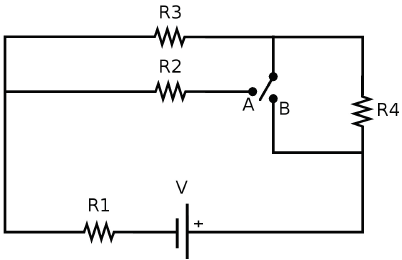

Figura: Circuito elétrico simples com apenas elementos resistivos, a chave pode ser posta em A ou B.

Para que com a chave na “posição A” a corrente que circula pelo circuito seja o dobro da corrente obtida com a chave na “posição B” qual das relações abaixo deve ser satisfeita para R.

Analise o circuito esquematizado a seguir.

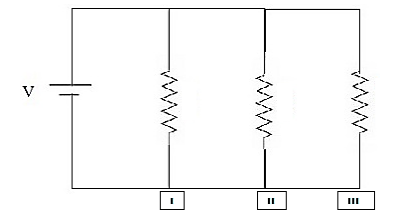

(Dados: Circuito I – R₁ = 3Ω; circuito II – R₂ = 8Ω; circuito III – R₃ = 24Ω.)

A resistência do equivalente desse circuito é:

A figura a seguir ilustra uma montagem em laboratório para o estudo da Lei de Ohm. Um amperímetro foi incluído para a medição da corrente que passa pelo resistor de 3 kΩ e um voltímetro foi incluído para a medição da queda de tensão sobre o resistor de 2 kΩ.

No circuito mostrado, a corrente indicada pelo amperímetro e a tensão indicada pelo voltímetro são, respectivamente:

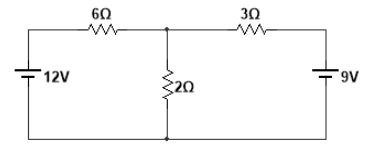

Observe o diagrama do circuito elétrico abaixo.

-

-

Fonte: FUNCERN, 2017.

A corrente elétrica no resistor de 2 Ω é igual a

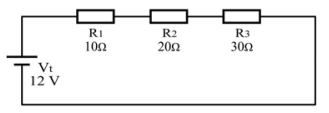

Em uma aula de laboratório o professor montou um circuito com 3 resistores ôhmicos R₁, R₂ e R₃ associados a uma fonte de alimentação ideal (Vt) conforme o circuito abaixo. E solicitou ao aluno que, usando um amperímetro ideal, medisse o valor da intensidade de corrente elétrica que flui através de R₂.

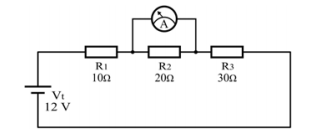

O aluno, porém fez a ligação do amperímetro (A) da maneira indicada na figura a seguir. Com base nisso, assinale a alternativa que representa o valor indicado, em ampères, no amperímetro.

O circuito abaixo apresenta três lâmpadas idênticas, L₁, L₂ e L₃. Se a lâmpada L₃ queimar, o que acontece no circuito?

Uma fonte não ideal de tensão de 1,5 V está sendo colocada em série com um resistor de 40Ω. A corrente elétrica medida nesse circuito é de 30 mA. Podemos dizer que a resistência interna da bateria é:

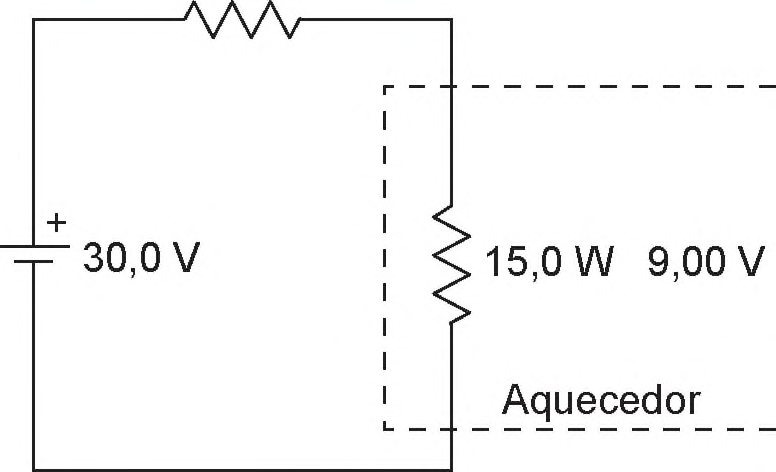

Uma máquina utiliza um pequeno aquecedor composto por um resistor de potência e tensão nominais 15,0 W e 9,00 V. Para alimentar o aquecedor, é utilizada uma fonte de corrente contínua ideal de 30,0 V em série com um resistor R, como mostra a Figura abaixo.

O valor aproximado da resistência elétrica de R, em $\Omega$, para que o aquecedor trabalhe com potência e tensão nominais, é
