Questões de Concurso sobre Circuitos Elétricos e Leis de Kirchhoff

Na área de Eletrodinâmica, em circuitos elétricos, são comuns associações entre capacitores e entre resistores. A respeito do assunto, considere as seguintes afirmativas:

1. Numa associação de resistores em série, o resistor equivalente sempre tem resistência maior que qualquer uma das resistências dos resistores que formam a associação.

2. Numa associação de capacitores em paralelo, a tensão aplicada ao capacitor equivalente é dada pela soma das tensões em cada capacitor que forma a associação.

3. Numa associação de capacitores em série, a carga em cada capacitor é a mesma, e o capacitor equivalente tem uma carga igual à de cada capacitor da associação.

Assinale a alternativa correta.

A parte da Física que estuda a energia elétrica e os fenômenos a ela relacionados chama-se eletricidade. Sobre esse assunto analise as afirmações abaixo:

I. Corrente elétrico é o fluxo de cargas elétricas através de um corpo

II. Circuito elétrico é um percurso aberto por onde a corrente elétrica se movimenta E

III. Diferença de potencial é uma espécie de desnível elétrico que faz as cargas se moverem de um ponto a outro de um circuito elétrico IV. A intensidade da corrente é medida com um amperímetro

V. A potência elétrica depende da diferença de potencial a que um aparelho é ligado e da corrente elétrica que passa por ele

Após análise das afirmações acima podemos concluir que:

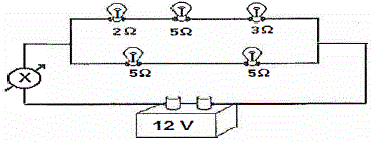

Observe a figura abaixo.

O esquema acima representa um circuito simples com várias lâmpadas associadas, uma bateria e um instrumento de medida "X" que, para executar uma leitura correta, foi associado em série com o circuito. Com relação a esse instrumento, é correto afirmar que é um

Analise o circuito a seguir.

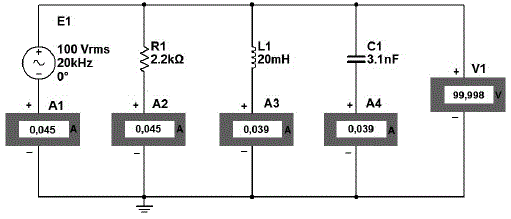

Com relação a esse circuito, é CORRETO afirmar que:

Quatro resistores, cada um deles com valor R, estão conectados por meio de fios condutores ideais, segundo o circuito representado na figura abaixo. O circuito é alimentado por um gerador ideal que fornece uma tensão elétrica constante. Inicialmente, o circuito foi analisado segundo a situação 1 e, posteriormente, os pontos A e B foram interligados por meio de um fio condutor, de acordo com a situação 2.

Situação 1

Situação 2

Com base nessas informações, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) A intensidade de corrente elétrica no gerador é a mesma para as duas situações representadas.

( ) Ao se conectar o fio condutor entre os pontos A e B, a resistência elétrica do circuito diminui.

( ) Na situação 2, a intensidade de corrente elétrica no gerador aumentará, em relação à situação 1.

( ) A diferença de potencial elétrico entre os pontos A e B, na situação 1, é maior que zero.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

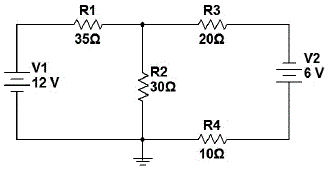

Analise o circuito a seguir.

Nesse circuito, a potência desenvolvida sobre R2 é igual a:

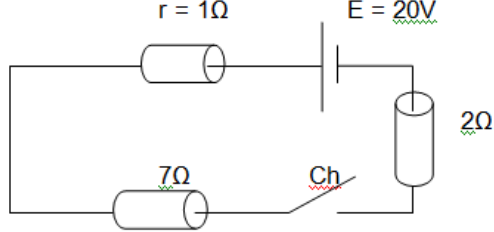

No laboratório de física do IFPA, o professor apresenta ao aluno o circuito esquematizado para realizar determinadas medições, onde temos três resistores ligados em série. Quando o aluno, orientado pelo professor, adapta um voltímetro no resistor de 2Ω com a chave Ch fechada, a tensão medida por ele terá intensidade de:

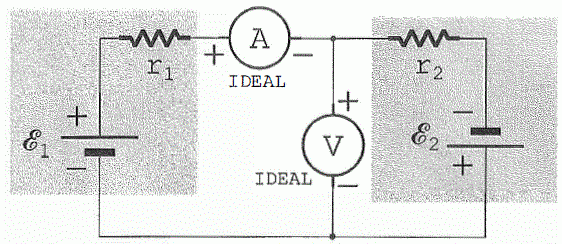

Analise a figura abaixo.

A figura acima mostra um circuito contendo dois geradores idênticos, sendo que cada um deles possui força eletromotriz de 10V e resistência interna de 2,0Ω. A corrente I, em amperes, medida pelo amperímetro ideal e a ddp, em volts, medida pelo voltímetro ideal, valem, respectivamente:

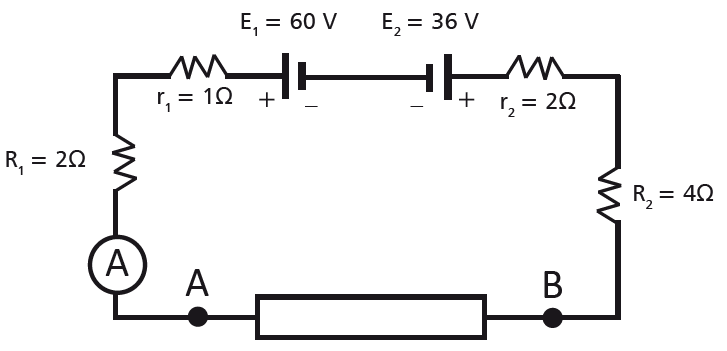

Entre os pontos A e B do circuito, representado abaixo, podem ser inseridos um gerador de f.c.e.m. de resistência interna r = 1Ω ou um resistor R. Em ambos os casos, o amperímetro de resistência interna desprezível indica uma corrente de 1,2 A.

Os valores da f.c.em. do gerador e do resistor R valem, respectivamente,

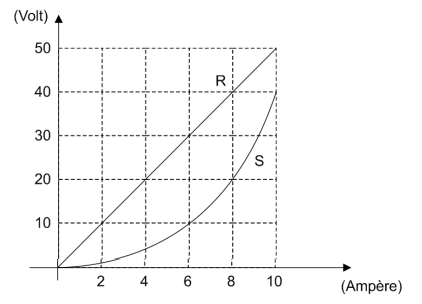

O gráfico anexo representa o característico tensão-corrente de um resistor ôhmico R e de um resistor não ôhmico S

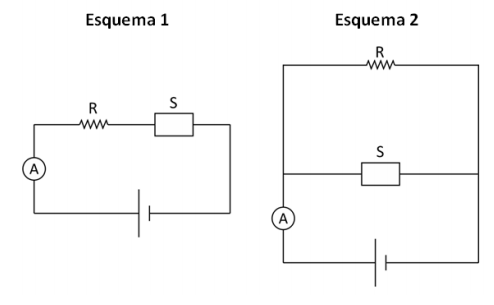

Para alimentá-los usa-se uma fonte de tensão que mantém em seus terminais uma diferença de potencial constante sob quaisquer condições. Os resistores podem ser ligados à fonte de tensão como ilustram os esquemas 1 e 2, nos quais o amperímetro é ideal.

No circuito ilustrado no esquema 1, o amperímetro indica 6 A. Já no circuito ilustrado no esquema 2, o amperímetro indica

Quando um circuito condutor é deslocado nas proximidades de um magneto, a corrente induzida flui num sentido tal que a força eletromotriz no circuito tende a se opor ao movimento. O texto expressa a lei de:

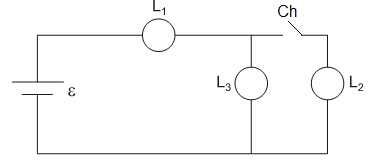

Uma bateria ideal, fios ideais e as lâmpadas L₁, L₂ e L₃, que são idênticas, formam um circuito elétrico. Inicialmente, a chave Ch está aberta. Ao fecha-la, observa-se que:

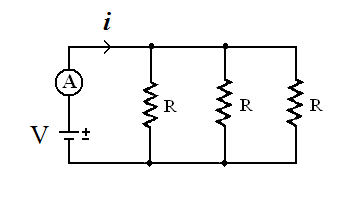

Um circuito elétrico é formado por uma bateria ideal que fornece uma tensão elétrica V = 10 Volts a um conjunto de três resistores iguais (R = 300$\Omega$ ) ligados de acordo com o circuito abaixo. Se um amperímetro A for ligado na saída da bateria, o valor da corrente elétrica i fornecida ao circuito será de:

A figura abaixo mostra um circuito oscilador RLC em série, alimentado por uma fonte de tensão alternada. Para esse circuito, podemos afirmar que o fasor da corrente alternada i(t) __________ no indutor, __________ no capacitor e __________ no resistor, em relação ao fasor v(t) da tensão elétrica de entrada.

Assinale a alternativa na qual se encontram os itens que completam corretamente as lacunas acima.

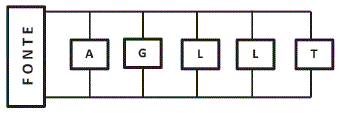

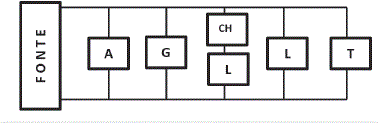

Um eletricista é contratado para refazer um circuito em um alojamento de escoteiros, de modo que a uma determinada hora da noite seja possível desligar todas as lâmpadas (L) e a TV (T), sem afetar o funcionamento da geladeira (G) e do aquecedor (A). Vale ressaltar que, nesse novo circuito, o funcionamento das lâmpadas, da geladeira e da TV não deve ser alterado em relação ao circuito anterior, que está representado no esquema a seguir.

Considere “CH” a chave do circuito e “FONTE” a tensão fornecida pela rede.

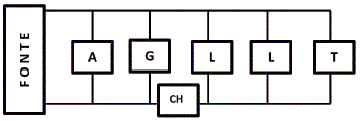

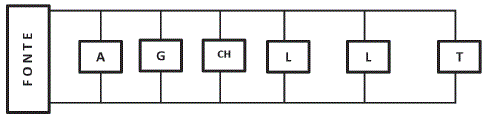

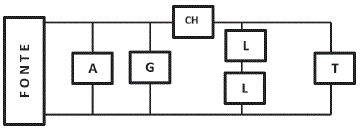

O circuito apresentado pelo eletricista está corretamente apresentado no esquema:

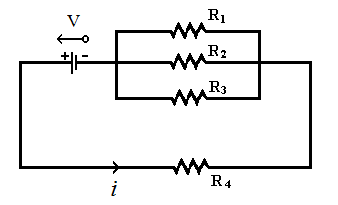

No circuito da figura abaixo, uma bateria com força eletromotriz V = 120 Volts é ligada a quatro resistores de potência R₁ = R₂ = R₃= 60$\Omega$ e R₄ = 10$\Omega$ . O valor da corrente elétrica i passando pela resistência R₄ vale:

No circuito da figura abaixo, duas baterias ideais com forças eletromotrizes ε₁ = 12 V e ε₂ = 9 V estão ligadas a duas resistências elétricas R₁ = 20$\Omega$ e R₂ = 10$\Omega$ . A tensão elétrica ou a diferença de potencial (ddp) nos terminais do resistor R₁ vale:

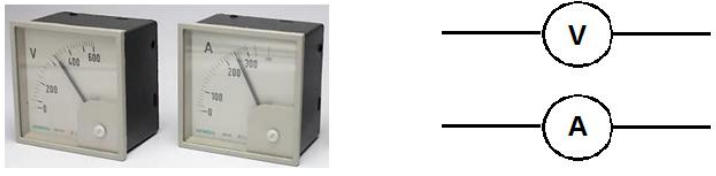

Com a descoberta do efeito magnético da corrente elétrica (1819), foi possível a construção de aparelhos que fossem capazes de medir a intensidade de corrente elétrica e as diferenças de potenciais (ddp), bem como, outras grandezas elétricas. A figura mostra dois desses aparelhos, o Voltímetro e o Amperímetro (à esquerda), assim como suas representações em esquemas de circuitos elétricos (à direita).

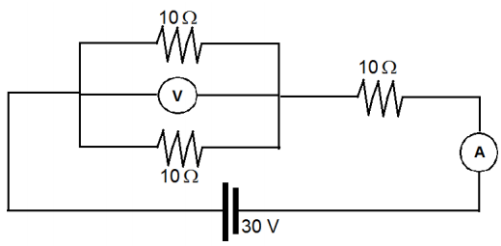

No laboratório de física, um aluno fez uma montagem de circuito elétrico, a qual está esquematizada na figura abaixo, onde além dos aparelhos de medidas, considerados ideais, temos também resistores de 10 Ω cada e uma bateria de 30 V com resistência interna desprezível.

Considerando desprezíveis também as resistências dos fios de ligação entre os componentes, os valores registrados, respectivamente, pelo voltímetro e pelo amperímetro são:

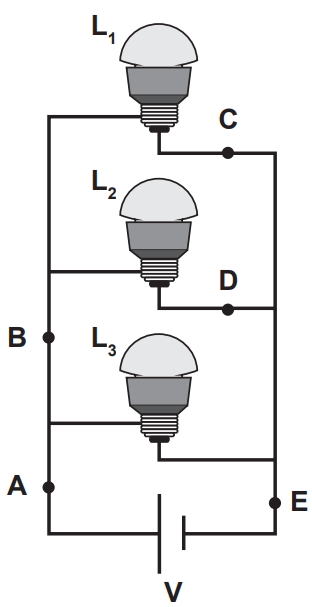

Três lâmpadas idênticas foram ligadas no circuito esquematizado. A bateria apresenta resistência interna desprezível, e os fios possuem resistência nula. Um técnico fez uma análise do circuito para prever a corrente elétrica nos pontos: A, B, C, D e E; e rotulou essas correntes de I_A, I_B, I_C, I_D e I_E, respectivamente.

O técnico concluiu que as correntes que apresentam o mesmo valor são

Um técnico em eletrônica possui um galvanômetro cuja resistência interna (Rg) é de 60Ω e com corrente de fundo de escala (ig) de intensidade 5mA. Só que, no momento, o mesmo precisa medir uma corrente de intensidade 10mA, mas para conseguir seu objetivo, o técnico precisa primeiramente ligar ao galvanômetro um resistor:
