Questões de Concurso sobre Circuitos Elétricos e Leis de Kirchhoff

No circuito, a seguir, os fios AD e BC, que têm resistências desprezíveis (quando comparadas a 6 Ω), não se tocam.

As intensidades das correntes nos fios AD e BC são, respectivamente:

Dado o circuito elétrico da figura ao lado, algum tempo após o fechamento da chave, o circuito entra em regime permanente. Nesse regime, encontre:

(a) a corrente no circuito;

(b) a diferença de potencial nos terminais do resistor;

(c) a diferença de potencial nos terminais do capacitor.

Para o circuito apresentado na figura ao lado, qual o valor de RC para que a tensão de Coletor VC seja igual a 3,4 V?

Dados do problema:

V _CC = 11,4 V; R _B = 100 k Ω ; R ₁= 1 M Ω ;β = 80; V _D = 0,7 V.

Analise a figura abaixo.

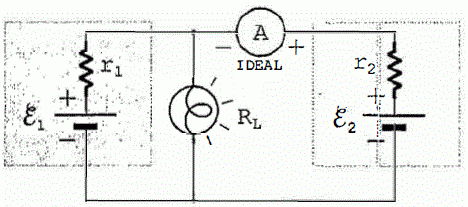

Duas pilhas, de resistência interna r₁ =r₂ = 1/3 Ω, e uma lâmpada, de resistência R_L =2/3 Ω, estão conectadas em paralelo como mostra o circuito da figura acima. A !em da pilha 1 é ε₁ = 1,5 V, mas a pilha 2, de fem ε₂, encontra-se parcialmente descarregada de modo que o amperímetro ideal mede uma corrente nula nessa pilha. Sendo assim, o valor da fem ε₂, em volts, vale

No circuito abaixo, todas as lâmpadas são iguais e circula uma corrente de 2A quando a chave está aberta.

Com a chave fechada, pode-se afirmar que a potência elétrica dissipada em cada lâmpada vale

No circuito mostrado na figura abaixo a fonte de tensão é de 12V. Os resistores têm os valores seguintes:

R₁ = 10kΩ, R₂ = 10kΩ, R₃ = 1kΩ, R₄ = 8 kΩ, R₅= 8 kΩ

Queremos achar a diferença de potencial nos terminais do resistor R₃.

Dos valores indicados abaixo, qual é a reposta correta?

Um circuito elétrico resistivo é formado por lâmpadas idênticas de resistência igual a 3 Ω, cada, que estão dispostas na figura. A fonte de alimentação é ideal e fornece 9V DC.

Sobre este circuito, é correto afirmar-se que

No circuito abaixo, a corrente elétrica registrada pelo amperímetro A e o valor da tensão sobre R₂ quando a chave SW estiver fechada valem, respectivamente:

O desenho abaixo representa um circuito elétrico composto por gerador, receptor, condutores, um voltímetro (V), todos ideais, e resistores ôhmicos. O valor da diferença de potencial (ddp), entre os pontos F e G do circuito, medida pelo voltímetro, é igual a

Desenho Ilustrativo Fora de Escala

Considere um circuito feito com uma bobina didática de alguns centímetros de raio e altura com milhares de voltas de fio de cobre ligada em série a uma lâmpada de 40W na tomada doméstica (AC) de 127V/60Hz. Considere as afirmações abaixo.

I. A lâmpada acende mais forte se ela é ligada sem a bobina.

II. O número de voltas de fio na bobina é indiferente à intensidade do campo magnético gerado.

III. Ao aproximar um imã da bobina se poderá sentir a oscilação elétrica de 60Hz.

IV. O uso de duas lâmpadas faria com que a corrente alternada ficasse menos intensa.

Estão corretas as afirmativas:

Um experimento didático popular consiste em se construir “pilhas de limão” (ou de batata) para ligar diodos emissores de luz (LED). Emprega-se comumente eletrodos de zinco e cobre. Suponha que um circuito com 4 limões em série que tenha voltagem de circuito aberto de 2,0 V consegue acender um LED. Com esse circuito em funcionamento a tensão sobre o LED é medida em 1,5 V com um multímetro com corrente 0,01 A. A resistência interna total e a corrente de curto circuito deste gerador de 4 limões são, respectivamente

Analise a figura abaixo, em que se representa uma barra metálica, conectada em suas extremidades a dois trilhos condutores na posição vertical que permitem o movimento livre da barra, para cima e para baixo.

-

-

Fonte: FUNCERN, 2017.

-

A barra metálica possui comprimento L e massa m e o sistema encontra-se em uma região com campo magnético B uniforme e perpendicular ao plano formado pela barra e trilhos. A barra é solta do topo dos trilhos e, ao final destes, uma resistência elétrica R fecha o circuito elétrico.

-

A equação que expressa a velocidade de descida da barra, sob as ações do campo gravitacional g e do campo magnético B, com uma velocidade uniforme v, é

No circuito elétrico de um certo dispositivo, existe um capacitar cuja capacitância vale 2F. Sabendo que esse capacitar encontra-se ligado a uma rede de 12V, é correto afirmar que, quando ele estiver completamente carregado, sua carga será igual a

Com relação ao conteúdo de eletricidade, correlacione os elementos que podem estar presentes em um circuito às suas definições, assinalando, a seguir, a opção correta.

ELEMENTOS

I- Voltímetro

II- Resistor

III - Amperímetro

IV- Gerador

V- Receptor

VI- Capacitar

DEFINIÇÕES

( ) Dispositivo que transforma outras formas de energias em energia elétrica.

( ) Dispositivo que transforma energia elétrica em outras formas de energia.

( ) Dispositivo que transforma energia elétrica em energia exclusivamente térmica.

( ) Dispositivo usado para armazenar carga elétrica.

( ) Dispositivo usado para medir a corrente elétrica em um circuito.

( ) Dispositivo usado para medir a tensão elétrica em um circuito.

Num dado circuito elétrico, temos uma fonte ideal que trabalha com uma força eletromotriz ɛ. Ligamos a esta fonte três resistores iguais em série, de modo que obtemos uma corrente elétrica igual a 3A. Qual será a corrente elétrica total neste circuito se associarmos os três resistores em paralelo e ligarmos na mesma fonte?

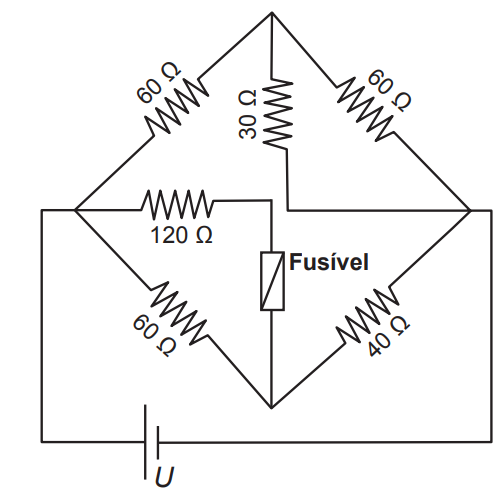

Fusível é um dispositivo de proteção contra sobrecorrente em circuitos. Quando a corrente que passa por esse componente elétrico é maior que sua máxima corrente nominal, o fusível queima. Dessa forma, evita que a corrente elevada danifique os aparelhos do circuito. Suponha que o circuito elétrico mostrado seja alimentado por uma fonte de tensão U e que o fusível suporte uma corrente nominal de 500 mA.

Qual é o máximo valor da tensão U para que o fusível não queime?

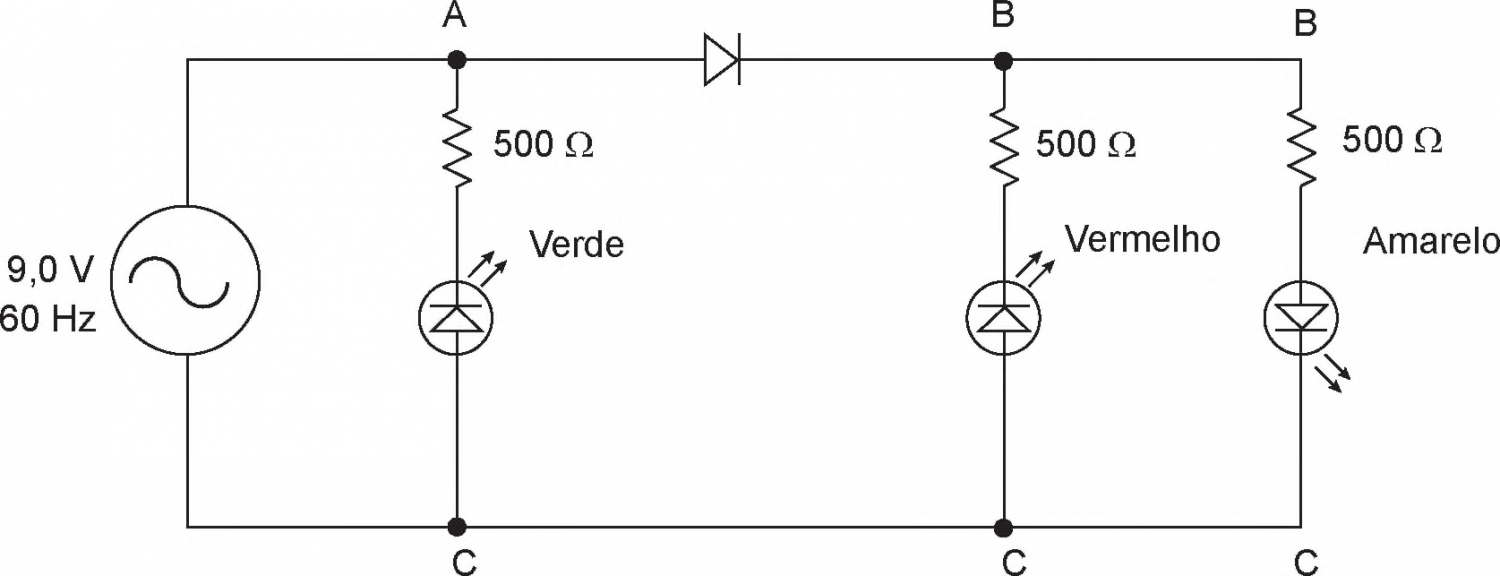

O circuito da Figura abaixo utiliza uma fonte de tensão alternada para alimentar três LEDs.

Entretanto, ao ligar o circuito, o técnico observou que nem todos os LEDs estavam emitindo luz.

Uma alteração no circuito que faria com que todos os LEDs emitissem luz seria

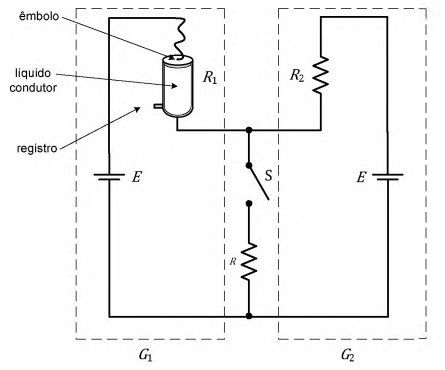

A figura acima mostra dois geradores de corrente contínua, denominados G e G, que possuem resistências internas R₁ e R₂ e a mesma tensão induzida E Os geradores estão conectados a uma resistência R por meio de uma chave S. A resistência R₁ é um cilindro não condutor que possui um êmbolo condutor em sua parte superior e que se encontra, inicialmente, totalmente preenchido por um líquido condutor. O êmbolo desce junto com o nível do líquido condutor no interior do cilindro, mantendo a continuidade do circuito. No instante em que a chave S é fechada, o líquido começa a escoar pelo registro cuja vazão volumétrica é Q. Diante do exposto, o instante de tempo t, no qual o gerador G₁ fornece 40% da corrente demandada pela carga é:

Dado:

• antes do fechamento da chave S: R₁ = 4R₂;

• resistividade do líquido condutor: ρ; e

• área da base do cilindro A.

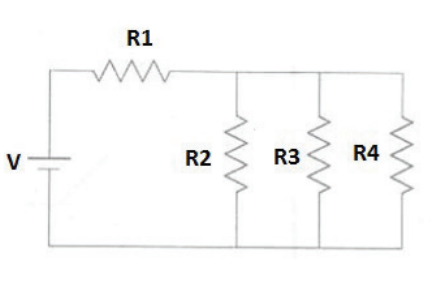

No circuito ilustrado na figura abaixo, temos quatro resistores ligados a uma fonte com uma voltagem igual a V, sendo que as resistências R1, R2, R3, e R4 valem R. Podemos afirmar que a potência elétrica na resistência R4 vale:

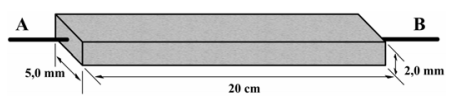

Uma barra homogênea de grafite no formato de um paralelepípedo, com as dimensões indicadas na figura, é ligada a um circuito elétrico pelos condutores ideais A e B. Neste caso, a resistência elétrica entre os terminais A e B é de ____ ohms.

Considere:

1) a resistividade do grafite: $\rho =75\Omega \frac{m{m}^2}{m}$

2) a barra como um resistor ôhmico.
