Questões de Concurso sobre Circuitos Elétricos e Leis de Kirchhoff

Considere um circuito formado por duas baterias E₁ e E₂ de 3 V cada, e dois resistores R1 e R2 de 6 Ω cada, ligados conforme a figura abaixo. As correntes que passam pelos resistores R1 e R2 são respectivamente:

Em uma cidade do interior paulista o KWh custa R$0,20 e, numa casa com uma tensão de 110 V, existe um total de lâmpadas de 45 que são utilizadas em grupo durante 90 horas por 30 dias seguidos. Quanto o proprietário vai pagar em sua conta de energia por esse consumo?

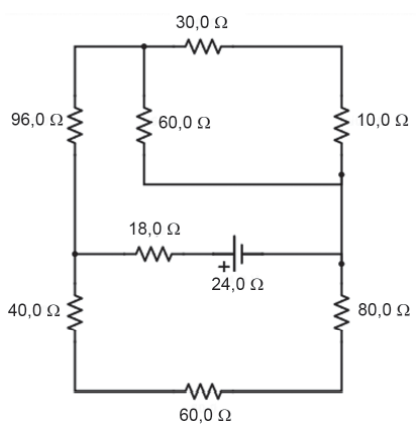

Uma fonte de tensão contínua alimenta um circuito composto por resistores, como mostra a Figura.

A tensão em V sobre o resistor de 18,0 Ω vale

Analise a figura abaixo.

Diferenças de potencial de 30 volts já representam, para alguns indivíduos, risco de fibrilação induzida (mesmo que o choque elétrico seja de baixa corrente). Suponha que uma força eletromotriz aplicada entre as mãos de um ser humano seja, de modo simplificado, equivalente ao circuito mostrado na figura acima, com a magnitude da tensão V_o no capacitar (coração) determinando o grau de risco. Se a fem é de 30 volts, a potência elétrica, em watts, dissipada no corpo humano é igual a:

Disjuntor é um interruptor automático, cuja função básica é a de detectar sobrecarga da corrente que ultrapasse o adequado para o circuito, interrompendo-a imediatamente antes que os seus efeitos térmicos e mecânicos possam causar danos à instalação elétrica. Considere que em uma residência, a voltagem é de 120 V, e o disjuntor instalado na entrada de eletricidade suporte uma corrente elétrica de até 20 A. Se nesta residência um ferro elétrico de potência igual a 1100 W estiver ligado, no máximo, quantas lâmpadas de potência igual a 100 W podem ser ligadas simultaneamente, sem que o disjuntor desarme?

Considere a associação de lâmpadas, mostrada abaixo, cujas resistências são iguais.

A(s) lâmpada(s) que apresenta(m) maior intensidade luminosa é (são):

Considere o circuito a seguir. As lâmpadas L são idênticas e podem ser consideradas como resistores de resistência R. O potenciômetro P é ajustado de tal forma que as lâmpadas inicialmente apresentem o mesmo brilho. À medida que que se vai aumentando, gradativamente, o valor do potenciômetro,

Muitos smartphones e tablets não precisam mais de teclas, uma vez que todos os comandos podem ser dados ao se pressionar a própria tela. Inicialmente essa tecnologia foi proporcionada por meio das telas resistivas, formadas basicamente por duas camadas de material condutor transparente que não se encostam até que alguém as pressione, modificando a resistência total do circuito de acordo com o ponto onde ocorre o toque. A imagem é uma simplificação do circuito formado pelas placas, em que A e B representam pontos onde o circuito pode ser fechado por meio do toque.

Qual é a resistência equivalente no circuito provocada por um toque que fecha o circuito no ponto A?

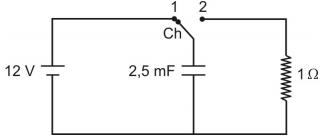

Num instante t₀ = 0 um capacitor de 2,5 mF, totalmente descarregado, é ligado a uma fonte de 12 V por meio de uma chave Ch que é colocada na posição 1, conforme figura abaixo.

-

-

Em um determinado instante t₁, o capacitor fica completamente carregado.

-

Nessas condições, são feitas as seguintes afirmativas.

-

I. Ao colocar a chave do circuito na posição 2, o capacitor será descarregado através do resistor de 1Ω e sua diferença de potencial decrescerá exponencialmente com o tempo, até completar o processo de descarga.

II. Com a chave do circuito na posição 1, para qualquer instante de tempo t, tal que t ≤ t₁, o capacitor sofre um processo de carga, em que a corrente no circuito vai diminuindo linearmente com o tempo e tem sua intensidade nula quando t = t₁.

III. A energia potencial armazenada no capacitor no instante de tempo t₁ vale 0,18 J.

-

São verdadeiras as afirmativas

Um capacitor plano, composto por duas placas metálicas paralelas, de área A separadas por uma distância d, é conectado a uma bateria, conforme indicado na figura a seguir:

Podemos afirmar que, se o circuito for fechado:

I. Será estabelecido um campo eletrostático com o vetor campo elétrico apontando para a esquerda.

II. A capacitância eletrostática do capacitor é inversamente proporcional à distância d entre as placas.

III. A capacitância eletrostática do capacitor é diretamente proporcional à área A das placas.

IV. A intensidade do campo eletrostático entre as placas dependerá do dielétrico entre elas e será maior se o dielétrico for o vácuo.

Assinale a alternativa correta:

A figura seguinte mostra um circuito formado por dois resistores, R₁ e R₂, um capacitor, C , uma fonte de fem ideal, s e uma chave S. R₁$=10\Omega$, $R_2=20\Omega ,$ $C=10mF$ e $s=40V$. Inicialmente, a chave encontra-se aberta. Sobre o circuito a seguir, marque a alternativa correta.

No circuito a seguir, o galvanômetro não acusa passagem de corrente. Determine o valor da corrente elétrica i no circuito.

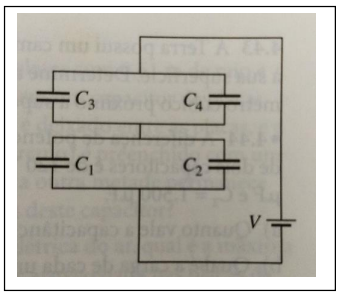

Observe o circuito mostrado abaixo.

Considerando que as capacitâncias dos capacitores são iguais a C, podemos afirmar que a capacitância equivalente é

Analise a figura abaixo.

Para que um galvanômetro ideal G (resistência nula), o qual suporta uma corrente máxima I_Gm, seja utilizado em um simples amperímetro capaz de indicar qualquer valor de corrente, são utilizadas as resistências R_S (shunt, em paralelo com G) e R_G (em série com G), como mostra o circuito da figura acima. Considere que, medindo uma corrente I=50,5A utilizando esse amperímetro, o galvanômetro apresenta sua deflexão máxima indicando 50,0A, com I_G = I_Gm =500mA. Sendo assim, a razão R_G / R_S utilizada nessa medida vale:

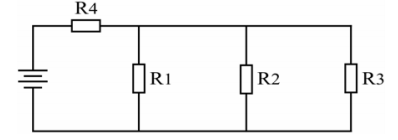

No circuito da figura abaixo, deseja-se medir a tensão sobre o resistor R1.

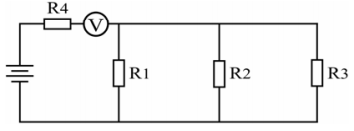

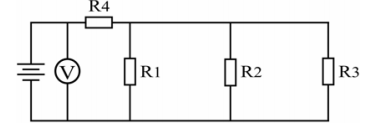

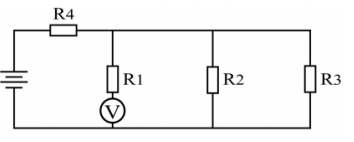

Assinale a alternativa que representa a maneira correta de se utilizar o voltímetro V para efetuar tal medida.

Uma lâmpada de 20 W e tensão nominal de 3,0 V é utilizada para iluminar um lavabo. Para isso, liga-se à lâmpada uma pilha seca de 3,0 V. A pilha ficará a uma distância de 6,0 m da lâmpada e será ligada a um fio de 1,4 mm de diâmetro e resistividade de 4,9. 10^-8 $\Omega$m. A corrente medida produzida pela pilha em curto foi de 20 A. Determine a potência real dissipada pela lâmpada, nessa configuração.

(Dados: considere $\pi$ = 3,0.)

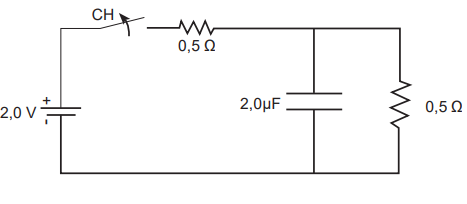

No circuito esquematizado na figura abaixo, a chave CH encontrava-se fechada e o circuito estava no seu regime permanente de funcionamento. Determine a energia armazenada no capacitor de 2µF no instante que a chave CH foi aberta.

No circuito mostrado na figura abaixo determine, em μC , o valor da carga total fornecida pela fonte.

Uma lâmina bimetálica foi acoplada a um circuito elétrico simples construído por um estudante para ser utilizado como alarme de incêndio.

De acordo com a figura, para que esse alarme funcione corretamente, é necessário principalmente que:

O circuito mostrado na figura que segue apresenta o resistor R variável e ajustado para que a corrente no resistor de 2 ohms seja de 4 A. Por meio desse experimento, alunos deveriam avaliar as leis de Kirchhoff e a lei de Ohm.

Com base nestas informações, o valor do resistor R é de
