Assinale a opção que apresenta a indutância obtida por um solenoide de 400 espiras, que possui um metro de comprimento 2 e uma seção reta de 16cm2.


Dado: 0 = 12,56 x 10-7 N.A-2


A

0,2 x I0-4 H


B

0,4 x I0-4 H


C

0,8 x I0-4 H


D

1,6 x I0-4 H


E

3,2 x I0-4 H

Considere quatro capacitores, com capacitâncias de 10µF, 20µF, 30µF e 60µF. Considerando todos os possíveis arranjos em série e/ou paralelo, envolvendo estes quatro componentes, assinale a alternativa que apresenta a menor e a maior capacitâncias equivalentes, respectivamente, para arranjos envolvendo esses quatro componentes.


A

10µF e 100µF.


B

20µF e 120µF.


C

10µF e 120µF.


D

20µF e 100µF.

Considerando o circuito resistivo indicado na Figura 1, assinale a alternativa que corresponde à potência dissipada pelo resistor de 3 Ohms. Desprezar as resistências internas das fontes de tensão.


Imagem associada para resolução da questão

Figura1: Circuito Resistivo.


A

12 Watts.


B

9 Watts.


C

6 Watts.


D

24 Watts.

Observe a figura abaixo.


Imagem associada para resolução da questão


No circuito acima, Ve é a tensão de entrada e Vs a tensão de saída. Sendo assim, a função de transferência deste circuito possui


A

um zero na origem e três polos.


B

dois zeros e dois polos.


C

um zero em -R e dois polos.


D

um zero na origem e dois polos.


E

dois zeros e três polos.

Imagem associada para resolução da questão

Em um circuito, dois capacitores estão ligados entre si como na Figura acima. O capacitor C1 está carregado, e a diferença de potencial elétrico entre suas placas é de 20 V. A chave é fechada, e aguarda-se até que o equilíbrio eletrostático seja atingido; a diferença de potencial entre as placas do capacitor C1 diminui para 12 V.


Após o equilíbrio eletrostático, qual a diferença de potencial entre as placas do capacitor C2?


A

0 V


B

8 V


C

10 V


D

12 V


E

20 V

Um estudante, precisando instalar um computador, um monitor e uma lâmpada em seu quarto, verificou que precisaria fazer a instalação de duas tomadas e um interruptor na rede elétrica. Decidiu esboçar com antecedência o esquema elétrico.


“O circuito deve ser tal que as tomadas e a lâmpada devem estar submetidas à tensão nominal da rede elétrica e a lâmpada deve poder ser ligada ou desligada por um interruptor sem afetar os outros dispositivos” — pensou.


Símbolos adotados:


Lâmpada: Imagem associada para resolução da questão Tomada: Imagem associada para resolução da questão Interruptor: Imagem associada para resolução da questão


Qual dos circuitos esboçados atende às exigências?


A

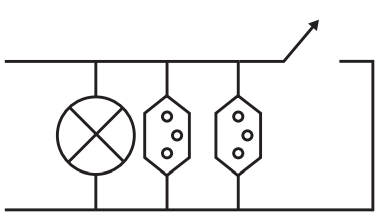

Imagem associada para resolução da questão


B

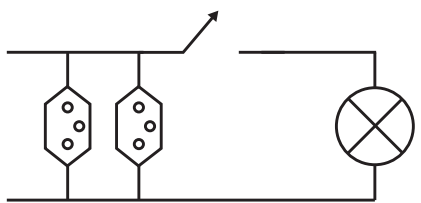

Imagem associada para resolução da questão


C

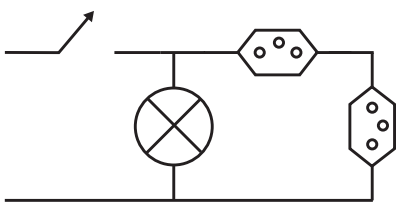

Imagem associada para resolução da questão


D

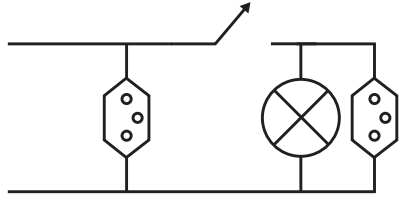

Imagem associada para resolução da questão


E

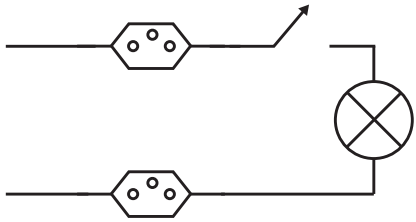

Imagem associada para resolução da questão

Em um chuveiro elétrico, submetido a uma tensão elétrica constante de 110 V, são dispostas quatro resistências ôhmicas, conforme figura abaixo.

Imagem associada para resolução da questão


Faz-se passar pelas resistências um fluxo de água, a uma mesma temperatura, com uma vazão constante de 1,32 litros por minuto.

Considere que a água tenha densidade de 1,0 g/cm3 e calor específico de 1,0 cal g/ °C, que 1cal = 4J e que toda energia elétrica fornecida ao chuveiro seja convertida em calor para aquecer, homogeneamente, a água. Nessas condições, a variação de temperatura da água, em °C , ao passar pelas resistências é


A

25


B

28


C

30


D

35

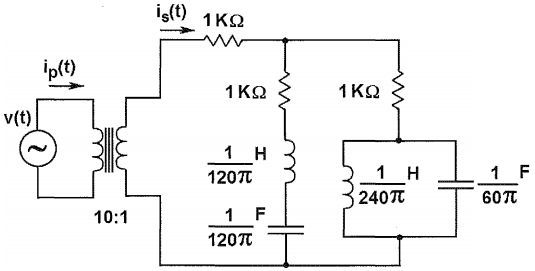

Analise o circuito elétrico a seguir.

Imagem associada para resolução da questão

A tensão alternada de entrada v(t) tem amplitude de 156V e frequência igual a 60Hz. O transformador é ideal, com relação de números de espiras (primário/secundário) de 10:1. A amplitude da corrente elétrica ip (t) no primário, em mA, é igual a:


A

0,78


B

1,04


C

1,56


D

7,80


E

10,4

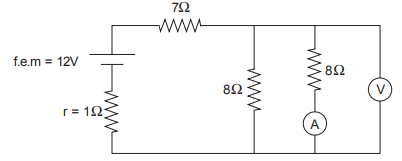

Considere o circuito elétrico esquematizado abaixo:


Imagem associada para resolução da questão


É correto afirmar que


A

os dois resistores de resistências 8 Ω cada podem ser substituídos por um único resistor de resistência 16 Ω.


B

a corrente elétrica pelo gerador é de 0,75 A.


C

o voltímetro V indica 5 V.


D

o amperímetro A indica 0,67 A.


E

o resistor de 7 Ω dissipa potência de 7 W.

No circuito de um chuveiro elétrico, nota-se que os fios esquentam além do normal. Para comprovar se os fios estão com excesso de corrente, o mais prático é medi-la por meio de um

A
termômetro.

B
wattímetro.

C
multímetro analógico.

D
multímetro digital.

E
alicate amperímetro.

Considere abaixo as duas lâmpadas que estão acesas e são idênticas.

Imagem associada para resolução da questão

Em relação às correntes indicadas na figura, pode-se afirmar que


A
i1 = i2 = i3

B
i2 + i2 = i3

C
i1 = 13 e i2 = i1/2

D
i2 + i3 = i1

E
i1 > 13 e i2 = i1/2

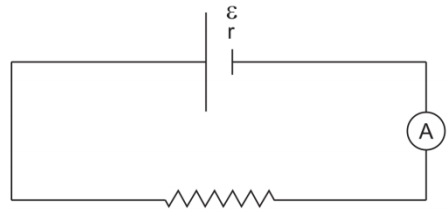

Um gerador de força eletromotriz ε e resistência interna r alimenta um resistor, como mostra a figura a seguir.


Imagem associada para resolução da questão



Se o gerador estiver desenvolvendo sua potência útil máxima, a indicação do amperímetro (ideal), indicado na figura, será igual a


A

ε/r


B

3ε/(4r)


C

2ε/(3r)


D

ε/(2r)


E

ε/(4r)

No circuito com o resistor, indutor e capacitor ideais, alimentados por um gerador de tensão alternada, foram efetuadas as medidas do valor eficaz das tensões, obtendo-se: VR = 10 V; VL = 10 V ; VC = 20 V. Neste circuito, se medirmos o valor eficaz da tensão do gerador, Vg, em volts, obteremos:

Imagem associada para resolução da questão


A
56,4

B
69,2

C
40

D
14,1

E
28,4

Analise a figura a seguir.

Imagem associada para resolução da questão

No circuito da figura acima, a chave se fecha no instante t=0s. Qual é a tensão v(t) no capacitor?


A

48 (1-e-t/20)V


B

48 (1-e-t/12)V


C

72 (1-e-t/12)V


D

120 (1-e-t/20)V


E

120 (1-e-t/50)V
