Questões de Concurso sobre Gráficos do MRU e MRUV

A velocidade inicial da esfera na trajetória S₂ é 0,4 m/s.

Sobre uma superfície horizontal perfeitamente lisa, sem atrito, é colocada uma esfera A, em repouso, exatamente no centro dos eixos x e y. Uma esfera B de massa igual a 3 kg que se desloca em movimento retilíneo uniforme de acordo com a seguinte função horária das posições S = 10t, expressa em unidades do Sistema Internacional de Unidades, atinge a esfera A, segundo um ângulo de 30^o em relação ao eixo x, conforme a figura. Após a colisão perfeitamente elástica, a esfera A passa a descrever um movimento retilíneo uniforme exatamente sobre o eixo y e a esfera B passa a descrever um movimento retilíneo uniforme exatamente sobre o eixo x. Considerando que não há forças externas atuando sobre o sistema, esfera A − esfera B, qual o valor da velocidade, em m/s, e da quantidade de movimento, em kg.m/s, da esfera B, após a colisão?

O gráfico a seguir representa a aceleração de um móvel em função do tempo.

Sabendo que o móvel se encontra em repouso no instante t = 0, assinale a alternativa correta.

Um carro se desloca em linha reta, em movimento uniforme, numa estrada plana sobre a qual suas rodas rolam, sem deslizar. O gráfico que melhor representa como o módulo do vetor aceleração de um ponto qualquer de uma das rodas varia em função do tempo, enquanto a roda dá uma volta completa é

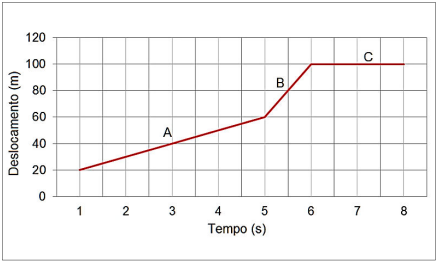

Um móvel se desloca conforme o gráfico que representa sua posição durante o deslocamento, em metros, em função do tempo, em segundos.

Assinale as velocidades nos trechos A, B e C, respectivamente.

Em um experimento, dois objetos de massas $m_1$ e $m_2$ partem, respectivamente, das posições 0 e 30 m do mesmo eixo horizontal. Suas velocidades são programadas de acordo com os gráficos lineares mostrados nas Figuras 1 e 2, até que, na iminência de colisão perfeitamente inelástica entre elas, o sistema de controle das velocidades é desativado, mantendo-se a inércia de seus movimentos.

A razão $m_2/m_1$ para que, após a colisão, os objetos retornem unidos à posição 0 e com velocidade constante de módulo 2 é:

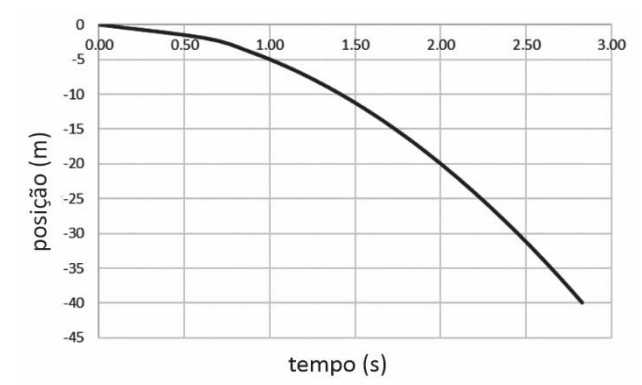

A figura abaixo expressa um gráfico posição versus tempo, referente à queda de um objeto de uma altura de 40 m. A curva mostrada no gráfico indica que o objeto descreve um movimento retrógrado e acelerado.

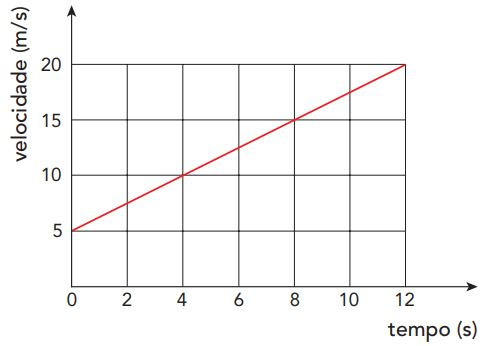

Uma motocicleta se move por uma rodovia retilínea, com sua velocidade variando linearmente ao longo do tempo, conforme representado no gráfico abaixo.

.

.

A velocidade média da motocicleta, em m/s, no intervalo de tempo compreendido entre t = 0 e t = 12 s, é igual a:

Os freios representam uma parte essencial do sistema de um automóvel e diversos acidentes são causados devido ao mau funcionamento desse equipamento. O freio ABS representou uma evolução muito importante no sistema de frenagem pois evita muitos acidentes: o carro consegue parar completamente percorrendo uma distância menor, uma vez que esse tipo de freio evita a derrapagem.

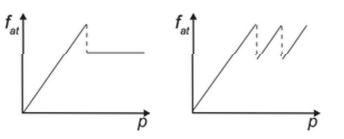

A seguir, representa-se esquematicamente como ocorre a variação da força de atrito entre o pneu e a pista em função da pressão aplicada no pedal de freio, utilizando sistema de frenagem sem ABS e com ABS, respectivamente:

De acordo com esses gráficos, assinale a alternativa que apresenta a justificativa da maior eficiência no uso dos freios ABS.

A aceleração da esfera na trajetória S₂ vale −0,72 m/s².

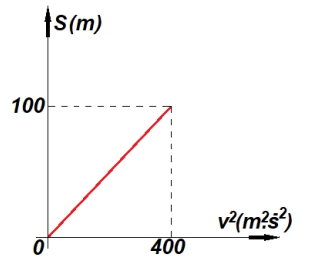

Um corpo que desenvolve um movimento uniformemente variado tem o gráfico do espaço percorrido pela velocidade ao quadrado mostrada a seguir:

Após analisar o gráfico, conclui-se que a aceleração do corpo é

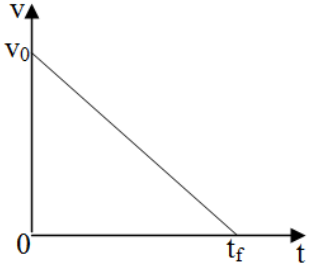

Um móvel de dimensões desprezíveis realiza um movimento retilíneo com aceleração constante (a) descrito no gráfico abaixo, onde pode-se ver o comportamento da velocidade (v) desse móvel em função do tempo (t) .

Adote, para os valores de posição desse móvel, um referencial positivo no sentido da velocidade inicial (v₀) e com a posição igual a zero coincidindo com a posição inicial do móvel. Entre as alternativas a seguir, assinale aquela que indica corretamente a função da posição em relação ao tempo desse móvel, durante esse movimento, considerando o referencial descrito no enunciado.

Dois objetos A e B, com massas idênticas e iguais a 10 kg, deslocam-se a partir de um mesmo referencial em trajetórias retilíneas. A figura abaixo apresenta o comportamento das velocidades desses objetos em função do tempo:

Nessas condições, assinalar a alternativa CORRETA:

No gráfico da figura a seguir tem-se a intensidade da força (F), em newtons, em função do tempo (t), em segundos. Nesse gráfico, a força, que é a resultante das forças exercidas sobre o corpo de massa m tem direção constante. Sabendo que no instante t = 0 o corpo está em repouso, determine o valor do impulso da força, em N.s, sobre o corpo, somente, no intervalo de 0 a 4 segundos.

A figura a seguir mostra o módulo do momento linear em função do tempo para uma partícula que se move ao longo de uma única direção:

Com base nestas informações, podemos afirmar que:

I. A partícula estava inicialmente em repouso.

II. A velocidade da partícula é constante nos intervalos de tempo B e D.

III. O módulo (intensidade) da força média aplicada é maior no intervalo de tempo A.

IV. A velocidade da partícula diminui no intervalo de tempo C.

Assinale a alternativa correta:

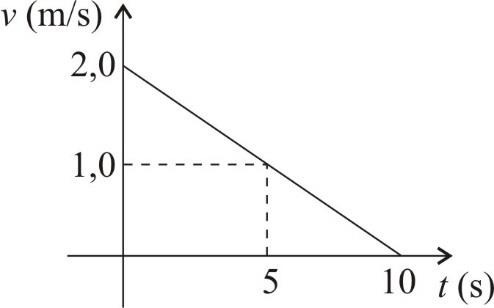

Um observador inercial analisa o movimento de um dado objeto de massa m constante e constrói o gráfico v x t mostrado ao lado, em que v é a velocidade do objeto e t é o tempo. O movimento ocorre numa linha reta.

Levando em consideração os dados apresentados no gráfico, assinale a alternativa que apresenta corretamente o valor do deslocamento $\Delta$x do objeto entre os instantes t = 0 e t = 5 s.

Um ponto material de massa m move-se no plano 0xy de eixos perpendiculares, sob a ação exclusiva de um campo de forças central. No instante t₀ = 0 o ponto está na posição (1,1) do plano com velocidade (1,-1). Se no instante t₁ > 0 esse ponto está na posição (-2,1) com velocidade (1,λ), então λ é igual a:

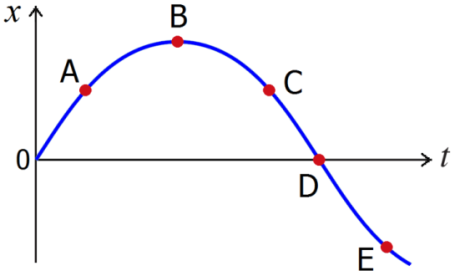

A figura a seguir mostra a posição em função do tempo de uma partícula que se move em uma única direção:

Com base nas informações contidas no gráfico, podemos afirmar que a partícula está em marcha-a-ré no intervalo de tempo que vai do instante correspondente do ponto:

O gráfico a seguir mostra a posição em função do tempo de uma partícula em movimento retilíneo uniformemente variado que parte do repouso no instante t = 0.

Qual a posição, velocidade e aceleração da partícula no instante t = 3 s?
