Questões de Concurso sobre Gráficos do MRU e MRUV

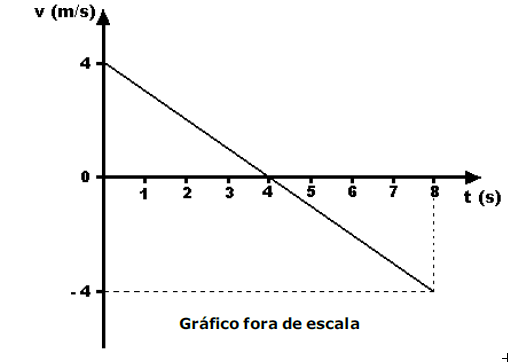

O gráfico abaixo representa a velocidade(v) de uma partícula que se desloca sobre uma reta em função do tempo(t). O deslocamento da partícula, no intervalo de 0 s a 8 s, foi de:

Um lançador de granadas deve ser posicionado a uma distância D da linha vertical que passa por um ponto A. Este ponto está localizado em uma montanha a 300 m de altura em relação à extremidade de saída da granada, conforme o desenho abaixo.

Considerando-se que h represente o espaço percorrido por um objeto, e d, o tempo decorrido nesse percurso, é correto afirmar que o gráfico acima ilustra um movimento uniformemente acelerado.

O gráfico abaixo indica a posição (S) em função do tempo (t) para um automóvel em movimento num trecho horizontal e retilíneo de uma rodovia.

Da análise do gráfico, pode-se afirmar que o automóvel

Um elevador pesando 8,0 kN desce em movimento retilíneo e uniforme, deslocando-se 30,0 m em 20,0 s. Desprezando- se o peso dos cabos de sustentação e qualquer força dissipativa, a potência, em kw, por ele solicitada ao sistema de motorização é igual a

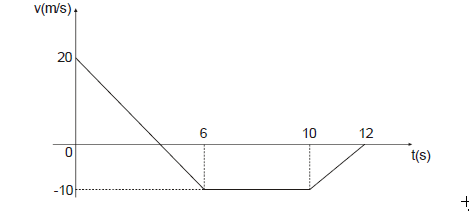

Dado o gráfico velocidade tempo para o movimento retilíneo de um corpo, analise as afirmativas.

I. Existem dois intervalos de tempo em que o corpo apresenta movimento retardado.

II. A velocidade média do corpo no intervalo de tempo de 0 s a 6 s é de 5 m/s.

III. A aceleração média no intervalo de tempo de 0 s a 10 s é de 3 m/s².

Está correto o que se afirma APENAS em

fornecido o gráfico velocidade tempo de um corpo que, a partir do repouso, descreve seu movimento retilíneo.

O correspondente gráfico da posição tempo é

A velocidade escalar de um móvel, que percorre uma trajetória retilínea, varia com o tempo de acordo com o gráfico.

É correto afirmar que, no intervalo de 0 a 20 s,

Um objeto, cuja massa é 4 kg se encontra inicialmente em repouso, sobre uma superfície horizontal áspera. Sabe-se que os coeficientes de atrito estático e cinético entre o objeto e a superfície são, ambos, iguais a 0,25. Um agente externo exerce sobre este objeto, uma força horizontal que varia com o tempo conforme a Figura

Considerando g = 10m/s2, marque a opção que melhor representa a aceleração do objeto, como função do tempo
