Questões de Concurso sobre Projeções e Representações

A projeção cartográfica é definida como um tipo de traçado sistemático de linhas numa superfície plana, destinado à representação de paralelos de latitude e meridianos de longitude da Terra ou de parte dela, sendo a base para a construção dos mapas. Em Cartas Náuticas, por exemplo, é utilizada a projeção cartográfica:

Os mapas temáticos podem ser representados de forma pontual, linear ou zonal, o que nos permite fazer uma abordagem qualitativa, ordenada ou quantitativa. Analise as assertivas a seguir, relacionadas a estas abordagens possíveis dentro da cartografia temática:

I. Representações ordenadas: expressam a existência, a localização e a extensão dos fenômenos, levando-se em conta, principalmente, a diversidade entre objetos, que se diferenciam pela sua natureza.

II. Representações qualitativas: são indicadas quando as categorias dos fenômenos se inscrevem em diversas possibilidades de sequências que são universalmente admitidas.

III. Representações quantitativas: são empregadas para evidenciar a relação de proporcionalidade entre os objetos (B é quatro vezes maior que A). Esta relação deve ser transcrita por relações visuais da mesma natureza. A única variação visual que transcreve corretamente esta noção é o tamanho.

Quais estão corretas?

Diferentes projeções cartográficas foram desenvolvidas para permitir a representação da esfericidade terrestre em um plano, cada uma priorizando determinado aspecto da representação. A projeção que altera tanto as formas quanto as áreas dos continentes, na qual os paralelos são retos, mas os meridianos são curvados como se acompanhassem a esfera terrestre, é a projeção

O trópico de Capricórnio, linha imaginária que marca o limite meridional da declinação anual solar no Hemisfério Sul, sinaliza também o início da área de atuação desse tipo climático. A partir dessa linha, o domínio da massa polar atlântica e dos sistemas atmosféricos extratropicais passa a ser preponderantes. Do ponto de vista da dinâmica atmosférica, esse setor do Brasil apresenta características que o aproximam das latitudes médias. Apesar disso, os sistemas intertropicais também se fazem presentes.

(ROSS, J. L. S. (org). Geografia do Brasil. 6^a ed. São Paulo: EDUSP, 2019. P. 109)

As características apresentadas referem-se ao tipo climático constante na seguinte alternativa:

“Carta que representa uma área de extensão suficientemente restrita, para que a sua curvatura não precise ser levada em consideração e, que, em consequência, aumenta o número de detalhes.” A descrição se refere ao seguinte documento cartográfico:

Analise a figura abaixo:

As letras A e B correspondem, RESPECTIVAMENTE, as projeções cartográficas:

Após análise, marque a opção CORRETA:

Analise a imagem a seguir:

(Sacada, litogravura de Maurits C. Escher, 1945. Disponível em: https://classic.exame.com/wp-content/uploads/2016/09/size_960_16_9_ escher7.jpg?quality=70&strip=info&w=920. Acesso em: 23/06/2022.)

A imagem de Mauritius Escher remete à seguinte técnica cartográfica:

Sugerir aos alunos dos anos iniciais a elaboração de um mapa mental indicando o trajeto feito por eles de casa até a escola é uma atividade possível para trabalhar qual das seguintes Unidades Temáticas?

Esta projeção mantém a verdadeira forma das áreas a serem representadas, não deformando os ângulos existentes no mapa. Trata-se da projeção

GRANELL. Representação do espaço. Unijuí, 1988 (com adaptações).

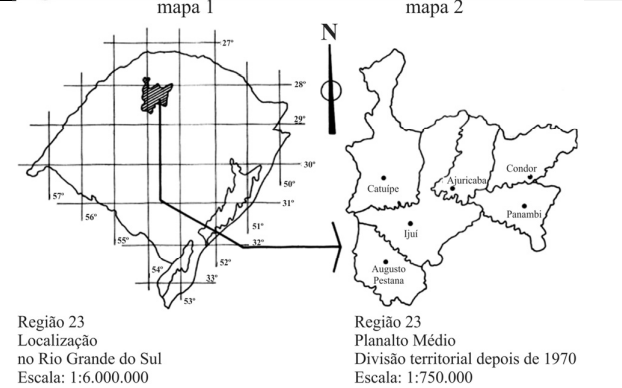

Com base na representação da Região 23, indicada nos mapas 1 e 2 da figura precedente, assinale a opção correta.

A representação da superfície topográfica adotada na Cartografia Convencional pode fazer uso de curvas de nível, pontos cotados, cores hipsométricas e sombreado. Com este conjunto de elementos gráficos é possível realizar uma representação da superfície topográfica, de forma estática, sobre uma superfície plana como o papel. Por meio de interpretação visual, esta representação permite ao usuário do mapa compreender a forma do relevo, bem como derivar manualmente uma representação de declividades. Sobre os métodos de representação de superfícies, assinale a alternativa correta:

Observe o mapa abaixo:

Projeção equivalente de Hobo-Dyer. Fonte: https://images-na.ssl-images-amazon.com/images/I/91QXRSPGBWL.jpg

De acordo com o mapa, assinale a alternativa correta sobre a posição e a orientação geográfica dos países.

O mapeamento sistemático brasileiro contempla a elaboração de mapas e cartas em escala geográfica e topográfica, as quais representam os elementos naturais, artificiais e especiais existentes no território nacional. Em relação a esse assunto, assinale a opção correta.

Relacione adequadamente as projeções às suas respectivas características.

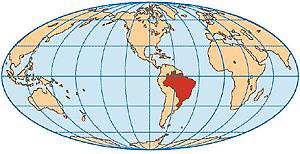

1. Projeção de Mollweid.

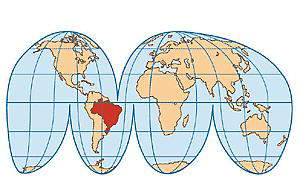

2. Projeção de Goode.

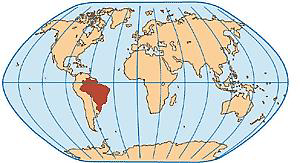

3. Projeção de Holzel.

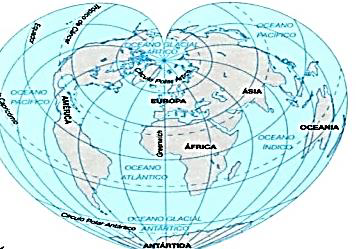

4. Projeção Cordiforme Wener.

( ) Mantém a proporção real entre terras e águas; apresenta formato de coração; as distorções das formas são menores ao longo do meridiano de Greenwich.

( ) Paralelos são linhas retas e meridianos linhas curvas. Sua área é proporcional à da esfera terrestre, tendo a forma elíptica. As zonas centrais apresentam grande exatidão; mas, as extremidades, grandes distorções.

( ) Projeção descontínua; tenta eliminar várias áreas oceânicas; coloca os meridianos centrais da projeção, correspondendo aos meridianos quase centrais do continente.

( ) Projeção equivalente ao seu contorno elipsoide; faz referência à forma aproximada da Terra com achatamento nos polos.

A sequência está correta em

A Projeção Transversa de Mercator (UTM) é um dos principais métodos utilizados pelos geógrafos para representar alguma área situada no estado do Ceará em bases cartográficas e em mapeamentos temáticos. Assinale a alternativa que cita CORRETAMENTE algumas características do Sistema de Projeção UTM.

Com base na proposta da Base Nacional Comum Curricular (BNCC, 2017) para o ensino de Cartografia, analise as afirmativas abaixo e assinale a alternativa correta:

I. A cartografia utiliza o mapa para representar o espaço, e este possui uma linguagem própria, que auxilia as ciências humanas, em especial a Geografia, no estudo das relações sociais que ocorrem no espaço.

NESSE SENTIDO

II. A BNCC (2017) estabelece como prioridade o desenvolvimento do raciocínio espaço-temporal no ensino de Ciências Humanas, devendo favorecer a utilização de diferentes linguagens, dentre elas a cartográfica, para que os alunos se tornem produtores e leitores de mapas dos mais variados lugares vividos.

“Uma projeção cartográfica é o resultado de um conjunto de operações que permite representar no plano, tendo como referência paralelos e meridianos, os fenômenos que estão dispostos na superfície esférica”.

Fonte: SENE, Eustáquio de; MOREIRA, João Carlos. Geografia Geral e do Brasil volume único. 6. ed. São Paulo: Ática, 2018, p. 51.

Sobre projeção cartográfica, pode-se afirmar que:

I – A projeção conforme é aquela que preserva o tamanho da área, porém com alteração das formas, ou seja, os ângulos não são idênticos aos do globo terrestre, como o exemplo da projeção de Mercator.

II – Na projeção equivalente, as áreas mantêm-se idênticas às do globo terrestre, porém há distorção das formas quando comparadas com a original, como por exemplo a projeção de Peters.

III – Na projeção afilática, as áreas e as formas são preservadas na sua forma original, por isso, tem sido uma das mais utilizadas em atlas e mapas de divulgação, como por exemplo a projeção de Robinson.

IV – A projeção equidistante é geralmente utilizada para fins específicos. As distâncias, quando traçadas do centro da projeção, são precisas. Porém, há distorções nas formas e nas áreas.

Das afirmações acima estão corretas apenas

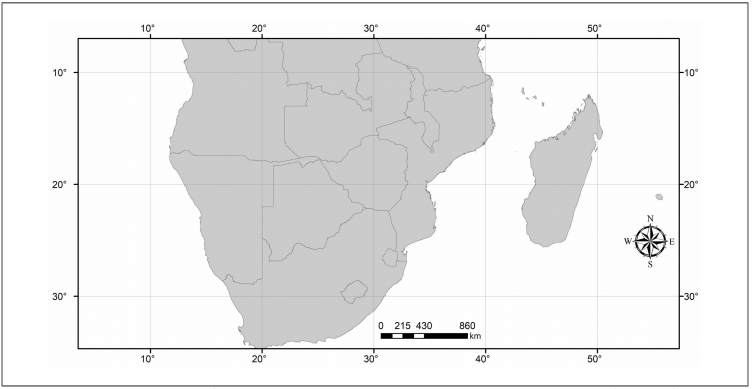

Observe a figura a seguir.

Disponível em: <https://www.researchgate.net/figure/Figura-1-Mapa-Mundi-mostrando-as-localidades-onde-o-Design-Inclusivo-e-fomentado_fig1_311460172>. Acesso em: 13 mar. 2020. (Adaptado)

Para a leitura, interpretação e análise de mapas o profissional em Geografia trabalha a partir de diversos conhecimentos, dentre os quais citam-se os elementos de representação cartográfica. Utilizando esses elementos e a análise da figura como referência, verifica-se que essa área está localizada

Quanto aos meridianos verdadeiros, assinale a alternativa incorreta.

As projeções cartográficas têm por mote a representação da superfície terrestre, enfatizando determinadas dimensões e/ou propriedades, a depender do que se necessita e se objetiva. Nesse sentido, é possível afirmar que a imagem ao lado apresenta uma projeção do tipo:
