Questões de Concurso sobre Projeções e Representações

Tomando como exemplo a projeção cartográfica de tipo equivalente, assinale a alternativa que descreve corretamente uma de suas características:

Curvas de nível são linhas imaginárias do terreno que permitem a leitura do relevo representado. Sobre as características das curvas de nível em uma carta topográfica, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) Todos os pontos de uma mesma curva de nível têm a mesma altitude.

( ) As curvas de nível nunca se cruzam, podendo em despenhadeiros se tocarem.

( ) As curvas de nível formam um “U” acima das confluências fluviais.

( ) As curvas de nível cruzam os cursos d’água em forma de “V”, com o vértice para a nascente.

( ) Cada curva de nível se fecha sempre na altitude diferente de sua abertura.

A escala cartográfica é um importante elemento presente nos mapas, sendo utilizada para representar a relação de proporção entre a área real e a sua representação. É a escala que indica o quanto um determinado espaço geográfico foi reduzido para “caber” no local em que ele foi confeccionado em forma de material gráfico.

Sabemos que os mapas são reproduções reduzidas de uma determinada área. Mas essa redução não ocorre de forma aleatória, e sim de maneira proporcional, ou seja, resguardando uma relação entre as medidas originais e suas representações. A expressão numérica dessa proporção é a escala.

Fonte: www.brasilescola.uol.com.br. Acesso:17/12/2019

Sobre esse elemento cartográfico, assinale a alternativa CORRETA.

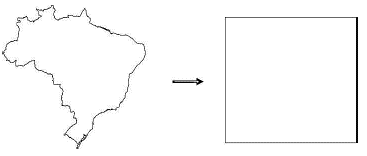

Uma das formas didáticas de representação de fenômenos da realidade dá-se a partir da criação de modelos gráficos e de mapeamentos. Baseando-se, sobretudo, no Atlas Nacional do Brasil (IBGE, 2010) e em trabalhos próprios anteriores sobre a topologia da internet no Brasil, Ludmila Girardi (2015) propôs o seguinte modelo gráfico da organização da internet no território nacional:

1) Generalização da malha

2) Grafo e hierarquia dos nós e das arestas

3) Centros de atração

Fonte: GIRARDI, Ludmila. Estruturas e dinâmicas espaciais da organização da internet no território brasileiro. In: Confins [Online], 23 | 2015. Disponível em: http://journals.openedition.org/confins/9976 (Acesso em 26/01/20)

Como se pode observar, foi realizada a abstração do contorno do território nacional, transformando-o num simples quadrado, para demonstrar graficamente o nível de centralização da rede, bem como os nós com o acesso mais rápido e direto para troca do tráfego, excluindo as pontas, que representariam os nós mais periféricos. Assim, a abstração demonstra um subconjunto selecionado das estruturas fundamentais de base territorial e informacional que mantém o funcionamento da rede de internet no país e das dinâmicas da evolução dos acessos e da capilaridade da internet no Brasil, entre os anos de 2007 e 2012.

A respeito da geografia da informação, pode-se inferir corretamente a seguinte reflexão sobre a posição dos objetos e da divisão territorial:

A representação cartográfica em planos sempre terá algum tipo de distorção, haja vista que a representação parte do princípio de que a Terra é esférica e que, para ser representada em um plano, serão necessárias adaptações, ou seja, haverá o uso de projeções cartográficas para tais representações. Portanto, o Brasil, como outros países, adota em seu mapeamento sistemático, como no topográfico oficial, uma projeção em que as distorções não ultrapassam 0,5% dependendo da posição na carta. Essa projeção denomina-se

Informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) A Projeção de Robinson consiste em uma projeção afilática e pseudocilíndrica, e há alteração das formas e das áreas.

( ) A Projeção de Mercator é caracterizada como uma projeção equivalente cilíndrica, onde o espaçamento entre os paralelos sofre uma diminuição da linha do equador em direção aos polos.

( ) Projeção de Eckert III é uma projeção equivalente cônica, pois não possui nenhuma superfície de projeção, no entanto apresenta atributos semelhantes aos da projeção cilíndrica.

( ) Na Projeção cilíndrica equidistante meridiana, os meridianos e paralelos são igualmente espaçados.

Ainda no tocante à linguagem cartográfica, analise os itens a seguir e, ao final, assinale a alternativa correta:

I – Meridianos: são as linhas imaginárias traçadas horizontalmente sobre o planeta ou perpendiculares ao eixo em rotação terrestre.

II – Curva de Nível: é uma linha ou curva imaginária que indica os pontos e áreas localizados sob uma mesma altitude e que possui a sua designação altimétrica feita por números representados em metros.

III – Paralelos: são as linhas imaginárias traçadas verticalmente sobre o planeta ou paralelas ao eixo de rotação terrestre.

A cartografia contemporânea apresenta diversas correntes propostas por teóricos de diferentes países. A semiologia gráfica é uma dessas correntes e pode ser compreendida como um conjunto de diretrizes que orienta a elaboração de mapas temáticos com o uso de símbolos caracterizadores da informação. A relação entre os dados e sua representação gráfica é o ponto de partida na caracterização dessa linguagem cartográfica, por possuir propriedades perceptivas. A variável visual que possui percepção quantitativa é

Dados e informações geográficas podem ser classificados de acordo com o seu componente característico e divididos em gráficos ou não gráficos. Sobre as características de dados e informações geográficas, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) Dados gráficos possuem dimensionalidade e caracterizam a geometria do objeto, já os dados não gráficos são descritivos e não representam forma espacial.

( ) Em um SIG, a representação do dado na forma digital pode ser vetorial ou matricial.

( ) Na representação vetorial, o armazenamento é de linha a linha com pares de coordenadas e também com atributos dos dados.

( ) Na representação matricial, a construção é feita por um conjunto de pixels, geralmente regular, com valor atribuído para cada célula, o qual permite fácil transformação em suas coordenadas.

Veja o mapa a seguir de fusos horários do mundo, e assinale a alternativa correta sobre a projeção cartográfica adotada para sua elaboração:

De acordo com a cartografia, existem diferentes tipos de projeções cartográficas, quais sejam:

I. Projeção de Robinson: o polo norte é o centro do mapa e, a partir dele, as distâncias estão em escala verdadeira, bem como os ângulos azimutais.

II. Projeção Senoidal: é uma representação global da Terra. Os meridianos são linhas curvas (elipses) e os paralelos são linhas retas.

III. Projeção Plana ou Azimutal: a superfície terrestre é representada sobre um plano tangente à esfera terrestre. Os paralelos são círculos concêntricos e os meridianos, retos que se irradiam do polo.

Quais estão corretas?

Relacione as colunas 1 e 2 abaixo, quanto às propriedades das projeções cartográficas.

Coluna 1 Projeções cartográficas

1. Conformes

2. Equidistantes

3. Equivalentes

4. Afiláticas

Coluna 2 Propriedades

( ) Têm a propriedade de não alterarem as áreas.

( ) Representam sem deformação, todos os ângulos e formas.

( ) Não apresentam deformações lineares, sendo representado em escala uniforme.

( ) As áreas, os ângulos e os comprimentos não são conservados.

Assinale a alternativa que indica a sequência correta, de cima para baixo.

Para facilitar as representações, foi criado um sistema de símbolos conhecido como convenções cartográficas, o qual permite a compreensão e a intuição de seu significado. De acordo com essas convenções, qual das seguintes representações é a mais adequada para uma linha férrea?

Com relação aos conceitos básicos da ciência da geoinformação, temos no universo da representação, que as representações geométricas podem estar associadas a duas grandes classes: REPRESENTAÇÃO VETORIAL e REPRESENTAÇÃO MATRICIAL. Sobre estas representações, analise as afirmativas a seguir e associe à numeração correta:

(1) Representação Matricial

(2) Representação Vetorial

( ) Atribui maior precisão à produção de cartas.

( ) Realiza melhor operações de álgebra de mapas.

( ) Para um mesmo grau de precisão, o espaço de armazenamento requerido é bem maior.

( ) Apresenta os relacionamentos topológicos entre objetos disponíveis.

( ) Representa melhor fenômenos com variação contínua no espaço.

( ) Possui armazenamento por coordenadas (mais eficiente).

A numeração correta na sequência em que aparecem as afirmativas é:

De modo a compensar os efeitos da curvatura terrestre e da refração atmosférica, os comprimentos das visadas de ré e de vante devem ser aproximadamente iguais e de, no máximo:

As projeções cartográficas são representações da superfície esférica da Terra em um plano, possibilitando a construção de um mapa. Segundo o IBGE, as classificações mais comuns e mais conhecidas são as que levam em consideração a superfície de projeção e as propriedades, sendo utilizadas para esse fim (representação da superfície esférica da Terra): a projeção

No que se refere à linguagem cartográfica, julgue os itens a seguir e, ao final, assinale a alternativa correta:

I – Croqui: é um esboço cartográfico de uma determinada área.

II – Hipsometria: é o sistema de medição e representação das altitudes de um determinado ambiente e suas formas de relevo.

III – Longitude: é a distância, medida em graus, entre qualquer ponto da superfície terrestre e a Linha do Equador.

A concepção de um mapa é um processo criativo durante o qual o cartógrafo, ou o criador do mapa, tenta transmitir a mensagem do objetivo do mapa. Os principais objetivos na concepção de mapas são compartilhar informações, destacar padrões e processos e ilustrar os resultados. Nesse sentido, as afirmativas a seguir apresentam alguns controles que, segundo Robinson et. al. (1993), podem ser definidos sobre o processo de concepção dos mapas.

Considerando-se a classificação do sistema de projeção quanto ao tipo de superfície, analisar os itens abaixo:

-

I. Quando a superfície de projeção forma um poliedro, pode-se afirmar que se trata de uma projeção cilíndrica.

II. Projeção cônica é quando a superfície de projeção é um cone.

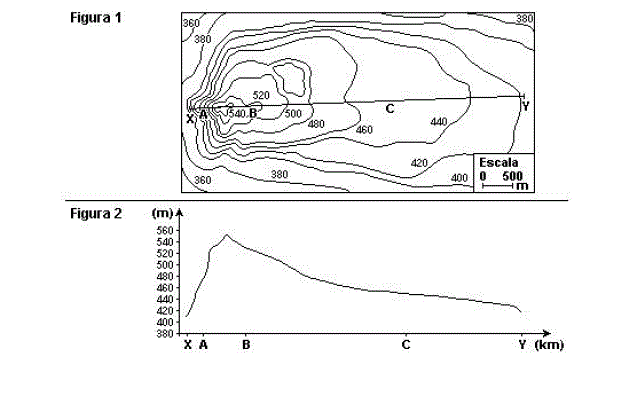

Curvas de nível são linhas que ligam pontos, na superfície do terreno, que têm a mesma altitude (cota). As curvas de nível são representadas no mapa cobrindo uma área, o que permite ao intérprete uma visão mais holística da sinuosidade do terreno, fato que possibilita a identificação de formas geomorfológicas distintas, como vales, divisores de água e outras, conforme se podem verificar na figura a seguir:
