É comum as pessoas dizerem que as estações do ano são motivadas pela órbita elíptica da Terra em redor do Sol, que ocupa um dos focos da elipse, no chamado movimento de translação. Assim, o verão seria quando a Terra estivesse mais perto do Sol e o inverno, quando estivesse mais longe. Mas algumas pessoas perguntam:
“Mas como? Quando é inverno no hemisfério norte, na Europa, por exemplo, é verão no hemisfério sul! Então não é bem assim.”

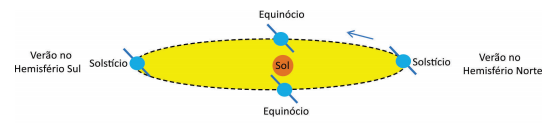

As estações do ano são na verdade decorrentes da inclinação do eixo de rotação da terra em relação ao plano orbital. O desenho abaixo mostra o sol, o plano orbital e a terra com seu eixo inclinado, em quatro posições da Terra no movimento de translação.

Em algumas épocas do ano as comunicações por satélites GEO ficam muito ruins, com muito ruído. A TV, por exemplo, fica com muito chuvisco devido ao ruído solar e porque a antena terrestre está sendo apontada diretamente para o Sol. Essas épocas ocorrem nos:
invernos;
equinócios;
verões;
solstícios.
No circuito abaixo os resistores têm valores exatos, com Vcc = 12 Volts, R1 = 10,0 kΩ, R2 = 30,0 kΩ, R3 = R4 = 6,0 kΩ

A tensão entre o ponto “A” e o Ponto “B” é de:
1,0 V;
2,0 V;
3,0 V;
4,0 V.
O circuito lógico sequencial desta questão é realizado com Flip-Flop tipo “D”, com comando por transição negativa, que estão perfeitamente polarizados (polarização não mostrada). Inicialmente as saídas ”Q0, Q1 e Q2 estão no nível lógico “0”. A entrada “D”, do Flip-Flop em que a saída é “Q0”, está permanentemente no nível lógico “1”

Após serem aplicados três pulsos de relógio, as saídas Q0, Q1 e Q2 estarão como:
Q0 = 0, Q1= 0 e Q2 = 1;
Q0 = 0, Q1 =1 e Q2 = 1;
Q0 = 1, Q1 =1 e Q2 = 0;
Q0 = 1, Q1 =1 e Q2 = 1.
Analise o circuito integrado a seguir:

O circuito integrado é um:
detector de sinalização telefônica DTMF;
gerador de sinalização telefônica pulsada;
gerador de codigo BCD;
circuito híbrido, para conversão de linha telefônica de 2 para 4 fios.
Na conexão de um transmissor e um receptor na faixa de micro-ondas, com os guias de onda, cabos coaxiais e as antenas, é adotado o esquema abaixo, em que “C1” e “ C2” são circuladores de ferrite e Rc, uma carga.

O circulador C1 é usado para
casar a impedância da antena com a saída do transmissor.
desviar do transmissor qualquer sinal de retorno, isto é, refletido.
carregar o transmissor quando não estiver conectada à antena.
casar a reatância indutiva do cabo coaxial com a saída do transmissor.
Uma grande antena de refletor parabólico, usada para recepção de um sinal de RF de 6,0 GHz, apresenta o diâmetro do círculo frontal de 5,0 m, como mostra a figura ao lado.
Se considerarmos, para efeito de cálculo, que π2 = 10, o ganho da antena será aproximadamente de :

40 dBi;
50 dBi;
60 dBi;
70 dBi.
