Questões de Concurso sobre Circuitos Eletrônicos

Sobre os retificadores, conteúdo de Eletrônica Básica, analise as assertivas abaixo:

I - O retificador de onda completa com tomada central é equivalente a dois retificadores de meia onda.

II - O retificador de onda completa em ponte é similar ao circuito retificador de onda completa com tomada central, porque produz uma onda completa na tensão de saída.

III - O retificador de onda completa em ponte não é similar ao circuito retificador de onda completa com tomada central, porque não produz uma onda completa na tensão de saída.

IV - Em um circuito retificador de meia onda composto por uma fonte de tensão alternada AC, um transformador, um diodo ideal e uma carga resistiva, o diodo estará conduzindo quando estiver reversamente polarizado.

Após análise das assertivas, podemos AFIRMAR que:

Para criar um seletor automático, um militar precisou criar um circuito gerador de produtos canônicos com 27 saídas possíveis. Assim, quantas entradas digitais o militar precisou utilizar?

O circuito foi implementado na forma canônica de mintermos.

Em relação aos componentes passivos, ativos e semicondutores nos circuitos eletrônicos, assinale a opção correta.

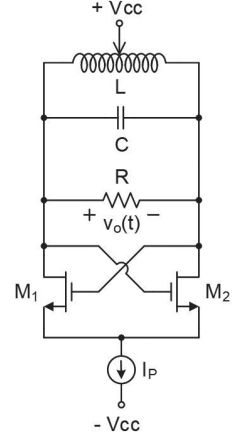

O diagrama esquemático exibido na Figura abaixo ilustra um circuito frequentemente utilizado na construção de osciladores locais, em sistemas de comunicação sem fio.

Considerando-se uma aproximação linear do comportamento elétrico dos transistores M₁ e M₂, onde o parâmetro de transcondutância desses dois dispositivos semicondutores é expresso por G_m, a equação diferencial que permite calcular a resposta no tempo v₀(t) do circuito em questão é:

$C\frac{d^2{v}_0}{d{t}^2}\left(t\right)+\frac{1}{R}.\frac{d{v}_0}{dt}\left(t\right)+\frac{1}{L}.v_0\left(t\right)=G_m\frac{d{v}_0}{dt}\left(t\right)$

Dessa forma, considerando-se que a operação do circuito se inicia com v₀ (0^-) = V_I e $\frac{d{v}_0}{dt}$ (0^-) = 0, a Transformada de Laplace da resposta transitória V₀(s) do circuito em questão será igual a

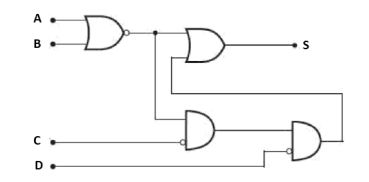

Assinale a opção em que é apresentada a expressão booleana (função lógica) correspondente ao circuito combinacional representado na figura precedente.

Na Segunda Guerra Mundial, os bombardeios eram um recurso usado para reduzir a capacidade logística do inimigo. Por isso, as artilharias antiaéreas eram vitais na defesa dos alvos em potencial. Para alvejar uma aeronave, é necessário prever sua posição futura. Isso é realizado a partir do processamento matemático de parâmetros como altitude do avião, direção do vento e velocidade do projétil. A artilharia é, então, apontada para esse ponto imaginário no céu. Os computadores mecânicos da época não tinham como realizar tais cálculos na velocidade exigida. Assim, o lendário laboratório da empresa de telefonia Bell criou o direcionador balístico M9, o qual realizava os cálculos em fração de segundos. A adoção do M9 reduziu a média de tentativas para se alvejar uma aeronave de 17.000 para 90. No coração do M9 estava uma outra invenção recente do laboratório: o amplificador operacional (amp-op), capaz de realizar cálculos diversos (soma, multiplicação, integração etc.) com precisão, usando eletricidade (tensões), o que acelera muito o processo. Atualmente, o amp-op é um dos mais versáteis componentes eletrônicos empregados numa grande variedade de circuitos, além dos “matemáticos” que o popularizaram. O circuito com amplificador operacional apresenta uma dada funcionalidade:

Considerando que o amp-op é ideal e que o capacitor está inicialmente descarregado, é correto afirmar que o circuito:

As primeiras centrais eletrônicas eram centrais em que toda a lógica de achar o caminho entre o assinante que discava e o assinante chamado era realizada por circuitos eletrônicos, em vez de ser por relés. Sobre telefonia, é correto afirmar que

Na eletrônica digital, trabalhamos com numeração binária representada por 0 e 1, sendo possível representar números decimais através da combinação desses dois dígitos, conforme os exemplos a seguir:

1 = 00000001

2 = 00000011

3 = 00000111

10 = 00001010

22 = 00011011

30 = 00011110

64 = 01001111

100 = 01100100

O primário do transformador do circuito abaixo está alimentado com uma tensão alternada senoidal com valor eficaz igual a 127 V e frequência igual a 60 Hz. Tanto o transformador quanto os diodos devem ser modelados como ideais. Se o diodo D1 for retirado do circuito, NÃO é correto afirmar:

Um circuito eletrônico é composto por dois estágios amplificadores, cujos ganhos de tensão são 4 e 25.

Se na entrada do circuito é aplicado um sinal de 10 mV, assinale a alternativa que apresenta, respectivamente, a tensão de saída e o ganho de tensão total do circuito em dB.

Para as condições α1 = α2 = 0,1 e G1 = G2 = G, o ganho G a partir do qual a malha fechada oscilará é de:

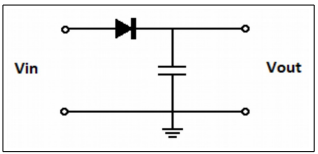

Analise o circuito abaixo.

Este circuito apresenta a estrutura básica para a implementação de

Você precisa configurar um servidor que pertence à sub-rede 192.168.19.24/29. Para o roteador foi alocado o primeiro endereço de host disponível. Para qual endereço abaixo você pode alocar o servidor?

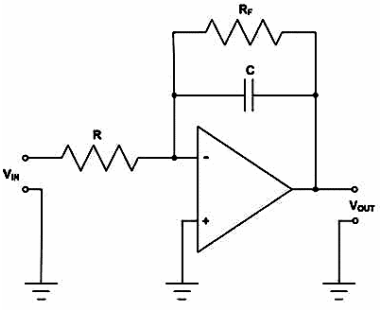

Considerando na figura um amplificador operacional ideal e valores de R e C diferentes de zero, qual a função do circuito?

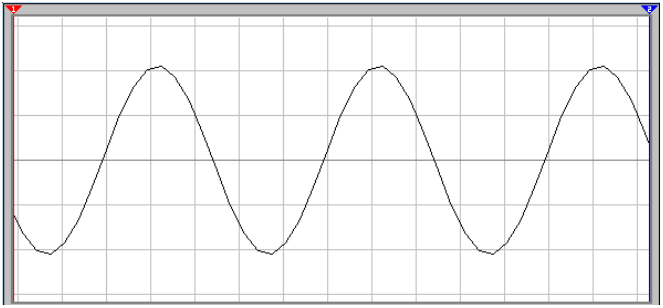

O sinal abaixo foi visualizado na tela de um osciloscópio digital após a medição de determinado ponto de um circuito eletrônico de um equipamento, durante uma manutenção preventiva.

Sabendo que o instrumento está configurado na escala VOLTS/DIV em 200mV/div e na escala TIME/DIV em 2ms/div, é correto afirmar que a tensão de pico e a frequência desse sinal valem, respectivamente,

O padrão mais utilizado para o nível físico de uma rede de dados (Modelo OSI da ISO), é o padrão RS-232, que define as interfaces de conexão entre os computadores e entre computadores e modens. Desejando montar o circuito de uma interface para um serviço especial, usando o padrão RS-232, devemos conhecer os níveis de tensão nos condutores relacionados aos níveis binários. Os níveis de tensão estão entre:

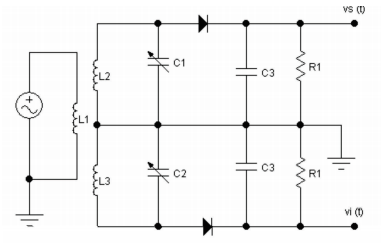

A figura mostra uma parte de um circuito. Todos os componentes estão perfeitos. Os indutores L1, L2 e L3 são enrolados sobre um mesmo núcleo e formam, assim, um transformador. A indutância de L2 é igual a de L3. Os capacitores C1 e C2 foram ajustados de modo que a capacitância de C1 fosse um pouco menor que a capacitância de C2. A saída é a tensão diferencial vo (t) = vs (t) - vi (t).

Assim, é correto concluir que o circuito é um:

Um componente eletrônico aquecido sempre emite ruído, no caso, o ruído térmico, o ruído de Jonhson, chamado de ruído branco, porque se estende por uma faixa muito ampla do espectro. O nome “branco” deriva da luz branca que é formada pela combinação das cores primárias ou de todas as cores. Podemos limitar o ruído produzido por um resistor aquecido dentro de uma faixa, colocando, nos terminais do resistor, um filtro passa-faixa.

Suponha um resistor “R” de Ni/Cr de 10 Ω aquecido a uma temperatura de 1000 K e, nos terminais, um filtro passa-faixa (F) de 6,0 kHz de banda. Para efeito de cálculo aproxime a constante de Botzmann para k = 1,5 x 10^-23 J/K. O ruído eficaz na faixa, medido com o voltímetro de valor eficaz V é de aproximadamente:

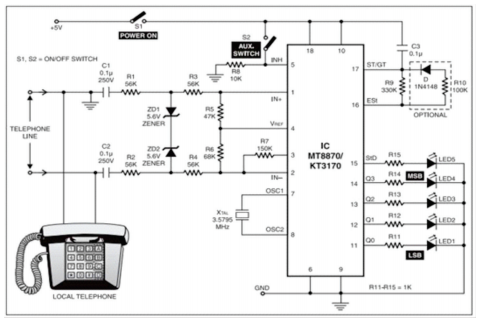

Analise o circuito integrado a seguir:

O circuito integrado é um:
