Em uma obra de pequeno porte, o técnico precisa verificar o desnível entre dois pontos distantes 20 metros. O instrumento utilizado deve permitir leituras de visadas horizontais e verticais com boa precisão.
O instrumento topográfico mais adequado para determinar o desnível entre dois pontos por meio de visadas horizontais é o
A
Teodolito.
B
Nível óptico.
C
GPS geodésico.
D
Trena metálica.
E
Prisma Circular.
No levantamento topográfico, a correta interpretação das curvas de nível é fundamental para a representação do relevo e para a análise da declividade do terreno. Com base nas principais características das curvas de nível, analise as afirmativas a seguir:
I.Toda curva de nível deve se fechar em si mesma, ainda que esse fechamento ocorra fora da planta topográfica em que está sendo representada.
II.As curvas de nível são perpendiculares à direção de máxima declividade do terreno.
III.A distância horizontal entre as curvas de nível indica a taxa de declividade do terreno, de modo que maior espaçamento indica maior declividade.
IV.Curvas de nível muito irregulares tendem a representar relevo mais acidentado, enquanto curvas mais regulares e espaçadas tendem a representar relevo mais uniforme ou suave.
É correto o que se afirma em:
A
III, apenas.
B
III e IV, apenas.
C
I e II, apenas.
D
I, II, III e IV.
E
I, II e IV, apenas.
Na leitura e interpretação do levantamento topográfico planialtimétrico de uma região de risco geoambiental, avaliou-se que a declividade entre as cotas 200 m e 250 m é 40% e que as curvas de nível têm espaçamento uniforme. Considerando que a escala do levantamento realizado é 1:5000, a distância horizontal no campo entre a cota 200 m e a 250 m é:
A
12,50 m.
B
8,40 m.
C
0,84 m.
D
50,0 m.
E
125,0 m.
Durante a realização de um levantamento topográfico planimétrico, foi obtido o rumo da estaca C-1 para a estaca C-2 igual a S42o 46’E.
O azimute à direita do norte desse mesmo alinhamento sentido vante, ou seja, da estaca C-1 para a estaca C-2 é, portanto,
(▲ Norte)
A
42º46’.
B
132º46’.
C
137º14’.
D
187º46’.
E
317º14’.
Durante a elaboração de um projeto urbanístico, foi realizado um levantamento planimétrico da área, no qual as dimensões do terreno foram representadas graficamente em planta. Para viabilizar a representação de uma área extensa em uma folha de dimensões reduzidas, adotou-se a escala numérica 1:1000, garantindo a proporcionalidade entre as medidas reais do terreno e as medidas no desenho técnico. Considerando o conceito de escala cartográfica, sua aplicação em levantamentos planimétricos e a relação entre as dimensões no desenho e na realidade, assinale a alternativa que expressa CORRETAMENTE o significado da escala 1:1000.
A
Cada 1 cm medido no desenho corresponde a 10 m na realidade, sendo uma escala adequada para projetos que exigem grande quantidade de detalhes.
B
Cada 1 cm medido no desenho corresponde a 100 m na realidade, sendo indicada para representações regionais de grande abrangência.
C
Cada 1 cm medido no desenho corresponde a 1000 cm na realidade, o que equivale a 10 m, sendo uma escala comum para projetos urbanos.
D
Cada 1 m representado no desenho corresponde a 1000 m na realidade, sendo uma escala típica para mapas geográficos de pequena escala.
Os procedimentos de campo em topografia constituem a etapa operacional fundamental para a obtenção de dados espaciais confiáveis, precisos e tecnicamente válidos. Sobre esse assunto, julgue as sentenças abaixo como VERDADEIRAS (V) ou FALSAS (F).
(__) A qualidade dos resultados finais de um levantamento topográfico depende diretamente do rigor metodológico aplicado desde o planejamento das atividades até o registro técnico das medições, observando-se normas de segurança, boas práticas profissionais e padrões técnicos reconhecidos.
(__) O planejamento é a fase inicial e estratégica do levantamento topográfico, responsável por orientar todas as ações posteriores. Nessa etapa, são definidos os objetivos do levantamento, a metodologia a ser adotada, o nível de precisão requerido, os equipamentos a serem utilizados e a equipe técnica envolvida.
(__) O posicionamento correto dos equipamentos topográficos é determinante para a confiabilidade das medições. Instrumentos como estação total, receptores GNSS, níveis e teodolitos devem ser instalados sobre pontos estáveis, devidamente materializados ou reconhecidos no terreno.
A sequência correta é:
A
F – V – F
B
V – V – V
C
V – V – F
D
V – F – F
E
F – F – V
Um levantamento topográfico foi executado com base em coordenadas UTM para integrar um projeto de infraestrutura. Esse sistema cartográfico utiliza projeção conforme cilíndrica, adequada para representar porções da superfície terrestre com precisão métrica.
Sobre esse sistema, é correto afirmar que:
A
as zonas UTM são definidas por faixas de 3° de longitude.
B
o sistema UTM não permite medições precisas em grandes extensões.
C
a projeção UTM é indicada para áreas polares.
D
o globo terrestre é dividido em zonas de 6° de longitude.
E
as coordenadas UTM são expressas apenas em graus decimais.
Durante um levantamento geodésico, um topógrafo utiliza o sistema de referência SIRGAS2000 para garantir precisão nas coordenadas coletadas. No entanto, ao integrar os dados com uma base mais antiga, percebe que há divergência nas posições, o que exige uma conversão entre sistemas.
Essa situação é explicada pelo fato de que:
A
o SIRGAS2000 utiliza datum local, enquanto os sistemas antigos usam datum global.
B
diferenças de datum provocam discrepâncias nas coordenadas mesmo com equipamentos precisos.
C
o erro está relacionado propriamente ao método de interpolação.
D
a diferença entre os sistemas se deve ao tipo de escala adotado.
E
o SIRGAS2000 considera o esferoide de Hayford, que é idêntico ao usado nos sistemas antigos.
Nos levantamentos topográficos, diferentes tipos de medições são realizadas conforme o objetivo do trabalho. O levantamento altimétrico tem como finalidade principal determinar:
A
as distâncias horizontais entre pontos do terreno.
B
os ângulos horizontais formados entre alinhamentos.
C
as diferenças de nível e as cotas dos pontos do terreno.
D
as coordenadas geográficas em latitude e longitude.
Durante a execução de um levantamento topográfico para implantação de uma rede de drenagem urbana, um topógrafo experiente decide utilizar uma trena metálica para a medição de um alinhamento principal, por se tratar de um trecho curto e de fácil acesso. Ao revisar os dados coletados, observa-se pequenas discrepâncias quando se compara essas medidas com aquelas obtidas posteriormente por distanciômetro eletrônico. Sabendo que a trena metálica está sujeita a variações físicas e ambientais, precisa-se aplicar corretamente as devidas correções sistemáticas para garantir a precisão do levantamento. Diante desse cenário, na compensação dos erros cometidos na medição de distâncias com trena metálica, é essencial considerar:
A
Pressão e vento.
B
Tipo de solo e declividade do terreno.
C
Latitude e altitude.
D
Azimute local e declinação magnética.
E
Temperatura e comprimento nominal.
Durante a execução de um levantamento topográfico em área urbana, o engenheiro percebeu que pequenos desvios direcionais poderiam comprometer o encaixe do levantamento com a base cartográfica municipal. Para evitar esse problema, foi necessário aplicar corretamente a amarração angular, que tem como objetivo:
A
Corrigir distâncias medidas.
B
Ajustar diferenças de nível.
C
Reduzir erros de escala.
D
Garantir coerência direcional do levantamento.
E
Eliminar o uso do GNSS.
Em levantamentos topográficos de alta precisão, o erro de fechamento angular de uma poligonal fechada é um parâmetro crítico para a validação dos dados coletados em campo. De acordo com as normas técnicas vigentes, a distribuição desse erro deve ser realizada de forma proporcional à quantidade de estações ou ao comprimento dos alinhamentos, dependendo da metodologia adotada. No contexto de uma poligonal cujos ângulos internos foram medidos, assinale a alternativa correta.
A
A soma dos ângulos externos de uma poligonal fechada com n lados é calculada pela expressão (n-2) multiplicado por 360 graus.
B
A soma teórica dos ângulos internos de uma poligonal fechada com n lados é igual a (n-2) multiplicado por 180 graus.
C
O erro de fechamento linear de uma poligonal é definido exclusivamente pela diferença entre a soma dos ângulos lidos e a soma teórica dos ângulos internos.
D
A correção do erro de fechamento angular em poligonais de baixa precisão deve ser aplicada apenas ao último alinhamento medido para garantir o fechamento geométrico.

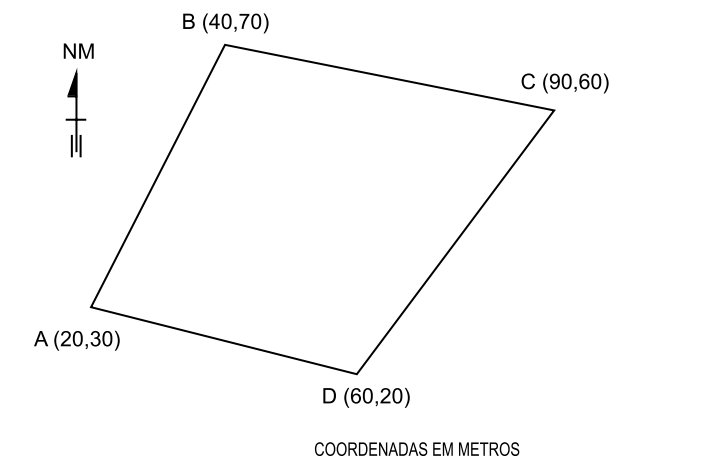

Para a atualização dos dados cadastrais do terreno da figura, foi necessário fazer um levantamento planimétrico cuja poligonal é composta por quatro estacas.
(Arquivo pessoal; imagem usada com autorização)
Com base nas coordenadas das estacas, a área do terreno é
A
1480 m².
B
1025 m².
C
1240 m².
D
1910 m².
E
2050 m².

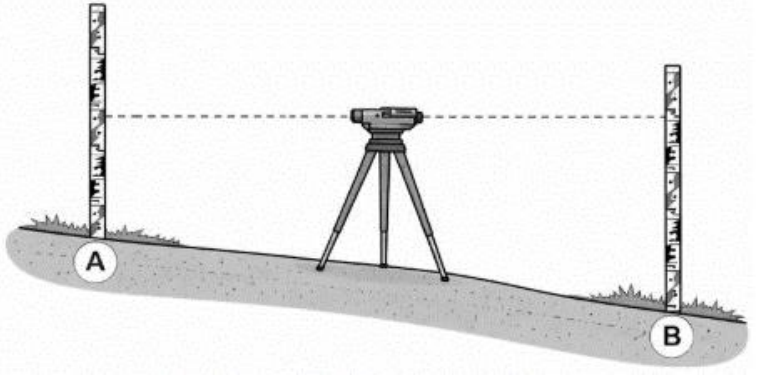

A figura a seguir mostra o esquema de um nivelamento topográfico, onde o topógrafo realiza visada a duas miras localizadas nos pontos A e B. Sabe-se que a cota do terreno no Ponto A vale 785,16 m e que a leitura no ponto A foi de 1,43 m.
Após a realização da medida, o topógrafo calculou que a cota no ponto B vale 784,52 m.
Com isso, a leitura na mira B foi de
A
0,59 m.
B
1,33 m.
C
2,07 m.
D
2,81 m.
E
3,55 m.
Na execução de uma obra, o Engenheiro responsável utilizou o levantamento topográfico de obra "como construído" (as built) para acompanhar os serviços executados e verificar o posicionamento espacial da construção em relação ao projeto e às referências adotadas no terreno. Em relação ao as built, analise as alternativas abaixo e assinale a INCORRETA.
A
Trata-se de levantamento topográfico específico vinculado ao procedimento fiscal de execução de obras na construção civil e industrial.
B
O levantamento deve estar amarrado ao mesmo sistema tridimensional de referência espacial adotado no projeto da construção.
C
Sua execução ocorre de forma pontual ao término da obra, ficando o acompanhamento das etapas executivas intermediárias condicionado à conveniência do procedimento fiscal.
D
O levantamento busca determinar, com exatidão compatível ao rigor exigido, o posicionamento espacial das bases de assentamento e dos detalhes da configuração da obra.
E
O levantamento "como construído" pode utilizar como amarração da construção pontos notáveis existentes no terreno ou divisas de imóveis adjacentes adotados na elaboração do projeto.

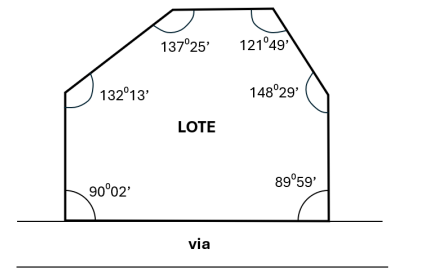

Foi realizado um levantamento topográfico para fins de desapropriação de um lote, obtendo-se os valores de ângulo mostrados na figura a seguir, para cada um dos vértices que definem o lote.
O módulo do erro angular cometido pelo topógrafo, em minutos, vale
A
3.
B
5.
C
6.
D
8.
E
11.
Em levantamentos topográficos utilizados em obras de engenharia civil, a escolha do tipo de levantamento está diretamente relacionada às informações necessárias para o projeto.
Considerando os conceitos de planimetria, altimetria e planialtimetria, assinale a alternativa CORRETA.
A
O levantamento planimétrico é suficiente para projetos de terraplenagem, desde que os alinhamentos horizontais do terreno estejam corretamente definidos.
B
O levantamento planialtimétrico é aplicado apenas em grandes obras lineares, não sendo necessário em edificações de pequeno porte.
C
O levantamento planialtimétrico fornece, simultaneamente, a posição planimétrica dos pontos e suas cotas altimétricas, sendo indicado para projetos que demandam análise de greides, volumes de terraplenagem e drenagem.
D
O levantamento altimétrico tem como finalidade principal a determinação de áreas e perímetros, sendo dispensável quando a obra não envolve estruturas de contenção.
Sobre noções de topografia e representação planialtimétrica, considerando locação básica, referências, coordenadas, interpretação de levantamentos e apoio à elaboração de desenhos correlatos, registre V, para verdadeiras, e F, para falsas:
(__)A locação básica consiste em transferir para o terreno informações definidas em projeto ou em planta, materializando alinhamentos, pontos, limites ou eixos por meio de referências mensuráveis, de modo que a execução em campo corresponda à representação gráfica previamente estabelecida.
(__)Na amarração de detalhes a partir de uma linha de referência, basta registrar a distância perpendicular entre o detalhe e o alinhamento, pois a posição do pé da perpendicular ao longo da linha pode ser deduzida posteriormente no desenho.
(__)Na interpretação de levantamentos apoiados em alinhamentos, as anotações de campo devem permitir reconstruir graficamente a posição dos elementos levantados, mediante distâncias acumuladas, perpendiculares, triangulações ou outras amarrações vinculadas a pontos de referência.
(__)A poligonal aberta oferece o mesmo controle geométrico de fechamento que a poligonal fechada, pois ambas retornam ao ponto de partida e permitem verificar diretamente os erros angulares e lineares do levantamento.
Assinale a alternativa que apresenta a sequência correta:
A
F − V − F − V.
B
F − F − V − V.
C
V − V − F − F.
D
V − F − V − F.
E
V − F − F − V.
Durante um levantamento altimétrico por nivelamento geométrico composto, foram realizadas as seguintes leituras com um nível óptico devidamente calibrado:
Sabendo-se que a cota do ponto de partida (RN) é 102,250 m, assinale a opção que determina corretamente a cota do último ponto.
A
102,720 m
B
103,085 m
C
103,475 m
D
103,790 m
E
104,000 m
Na leitura e interpretação de levantamentos topográficos e mapas, considera-se que o menor comprimento gráfico que se pode representar em um desenho é de 1/5 de milímetro ou 0,2 mm, sendo este o erro gráfico admissível, e que na escolha da escala deve-se levar em consideração o nível de detalhamento das informações na carta/mapa e o espaço disponível do papel.
Dessa forma, em uma região da superfície terrestre que possua muitos acidentes de cerca de 10 m de extensão, a menor escala para a representação deverá ser de
A
1:10.000.
B
1:12.500.
C
1:15.000.
D
1:25.000.
E
1:50.000.
