Em topografia, o tipo de levantamento em que se determinam as cotas de um terreno, com utilização de nível e miras, é denominado

Dentre os erros decorrentes de medições feitas com instrumentos eletrônicos, qual é a denominação dada aos erros causados por itens como a instalação incorreta de instrumentos ou refletores sobre os pontos e medições incorretas das alturas e das condições do tempo?

Na topografia, a precisão e a exatidão das medições são fundamentais para o sucesso de um projeto de engenharia. Indique qual das alternativas a seguir representa corretamente um ponto crítico a ser considerado na topografia.

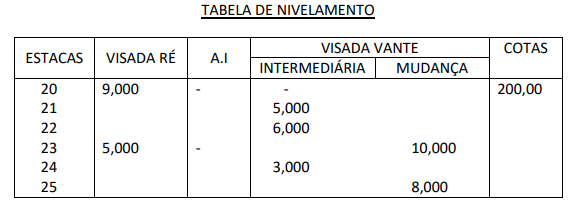

Na construção de uma loja de departamentos de 1800,00m² de área construída foi realizado um levantamento altimétrico por um topógrafo. Com os dados obtidos, temos um trecho da caderneta de campo entre as estacas de 20 e 25:

Após o preenchimento da tabela, a diferença das cotas das estacas 20 e 25 são:

Com relação ao levantamento topográfico planialtimétrico e cadastral de imóveis urbanizados, assinale com V as afirmativas verdadeiras e com F as falsas.

( ) O contorno das edificações existentes e o número de pavimentos não precisam ser registrados.

( ) Sempre que possível, é recomendável que o perímetro de divisas do imóvel também seja medido à trena, para controle de suas dimensões.

( ) O relevo do terreno deverá ser detalhado em função da escala de representação, da declividade e dos acidentes.

( ) Para lotes não edificados, considerados padrão, deverão ser levantadas três seções longitudinais, no mínimo.

Assinale a sequência correta.

De acordo com a NBR 6.492/2021, em um desenho topográfico, as curvas de níveis secundárias devem ser representadas por linhas:

Para que os levantamentos topográficos sejam representados em papel, deve-se adotar uma escala adequada, a qual é obtida por meio da relação entre o valor de uma distância medida no desenho e sua correspondente no terreno. Considerando que um rio foi representado por um segmento de 18 cm, em uma escala de 1/15.000, a largura do rio é:

Alguns erros que acontecem no levantamento topográfico podem provocar prejuízos financeiros irreparáveis. Nesse sentido, sobre erros de graficismo e precisão de escalas topográficas, analise as afirmativas a seguir.

I. A precisão da escala é a conversão do erro de graficismo para medidas reais.

II. O erro de graficismo, como o próprio nome sugere, são erros cometidos pelo desenhista a marcar pontos num desenho.

III. Uma escala 1:200 apresenta um erro de graficismo de 40 mm.

IV. Uma escala 1:200 apresenta uma precisão mínima de 40 mm.

Está correto o que se afirma em

Levantamento planialtimétrico refere-se ao levantamento:

Locação de obra é o processo de transferência dos elementos da planta baixa para o terreno em que será realizada a obra. As informações sobre locação de obras são:

O erro máximo admissível na elaboração de desenho topográfico, para lançamento de pontos e traçados de linhas, é de

Segundo a NBR 13.133:2021 − Execução de levantamento topográfico − procedimento. Qual dos seguintes instrumentos é classificado como "instrumento básico"?

Conhecimentos do sistema de metragem linear. Se uma parede tem 3 metros de altura e 5 metros de comprimento, qual é a metragem linear da parede:

O uso de escala é empregado em projetos, mapas e outros. Ao consultar a planta baixa de uma residência verificou-se que a cota de comprimento indica 20cm, sendo o comprimento real da residência é de 15,00m. A planta baixa foi impressa na escala de:

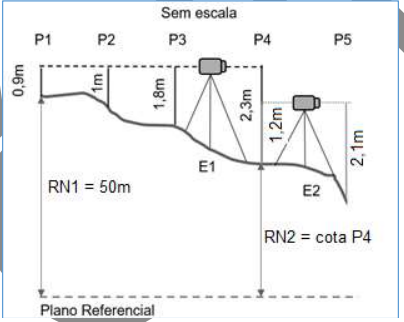

Foi feito um levantamento altimétrico para elaborar o nivelamento geométrico de um terreno medindo 25 m x 10 m. O topógrafo realizou uma série de medidas ao longo do comprimento desse terreno, com espaçamento de 5 m. Adotou-se um referencial de nível (RN1) no primeiro ponto igual a 50 m. Os quatro primeiros pontos foram medidos com o equipamento estacionado na posição inicial (E1). Posteriormente, mudou-se o equipamento de lugar (E2) e se efetuou mais duas medidas, uma para utilizar a cota do ponto 4 como referencial de nível (RN2) e outra para determinar o ponto 5. A figura abaixo apresenta as leituras efetuadas em cada ponto.

Em relação a esse levantamento, considere as seguintes afirmativas:

I. Foram realizadas leituras de visada à vante de mudança nos pontos 4 e 5;

II. Foram realizadas leituras de visada à ré nos pontos 1 e 4;

III. A cota obtida no ponto 5, considerando o RN, foi igual a 47,9.

São verdadeiras as afirmativas

O conjunto de pontos materializados no terreno, com suas alturas referidas a uma superfície de nível arbitrária ou ao nível médio do mar, que serve de base altimétrica para o levantamento topográfico, são chamados de apoio

Em uma planta de desenho topográfico, as curvas de nível de um terreno foram desenhadas a cada metro na escala 1:250. Se a inclinação do terreno é constante de 8%, então a distância entre as curvas de nível desenhadas na planta é

Em um levantamento planimétrico realizado em um terreno de 12 hectares utilizou-se um Teodolito Eletrônico. Sabe-se que o rumo encontrado no último trecho desse trabalho topográfico foi de 52°42’11” NO. Baseado nestas informações, podese afirmar azimute para o trecho em destaque:

O levantamento planialtimétrico de um terreno possui as seguintes coordenadas, em metros: P1 (15,20); P2(25, 50); P3 (65,45); P4 (50,10). Qual é a área do terreno em metros quadrados?

A NBR 13.133, estabelece em sua “Tabela 5 – Levantamento topográfico planialtimétrico” que a metodologia da classe I PA deve ser por poligonais planimétrica, perimétricas e internas da classe V P ou de ordem superior. Estações das poligonais niveladas conforme nivelamento da classe IV N ou de ordem superior. Pontos irradiados medidos taqueometricamente com leitura de três fios sobre miras devidamente comparadas, visada máxima de 150 m, teodolito classe 1. De acordo com a NBR 13.133 a escala de desenho e a equidistância das curvas de nível para a classe I PA será:
