Questões de Concurso sobre NBR 13133 - Execução de levantamento topográfico

Realizar um levantamento topográfico é localizar e mapear todas as características da superfície de um terreno. O levantamento mede e apresenta características aplicáveis do solo como forma, configuração, alívio, dentre outras fundamentais para que se possa criar contornos. Em um levantamento topográfico, dois vértices apresentaram os seguintes azimutes à direita do Norte: 52°45’ e 285°28’. Determine o rumo relacionado aos dois vértices na mesma sequência em que eles são apresentados.

Na execução do levantamento topográfico obtemos várias informações, tais como:

I- Conhecimento geral do terreno: relevo, limites, confrontantes, área, localização, amarração e posicionamento.

II-Informações sobre o terreno destinadas a estudos preliminares de projetos, a anteprojetos ou projetos básicos e a projetos executivos.

III- Definição de métodos de execução compatíveis com as necessidades pré-definidas.

Com base nas afirmativas acima assinale a alternativa correta:

A denominação dada pela ABNT NBR 13133:2021 – Execução de levantamento topográfico para os valores que expressam o grau de aderência das medidas entre si é:

De acordo com a NBR 13133, o conjunto de pontos materializados de referências de nível (RRNN) que proporciona o controle de posição altimétrica dos levantamentos topográficos e o seu referenciamento ao datum (origem) altimétrico do país é conhecido como:

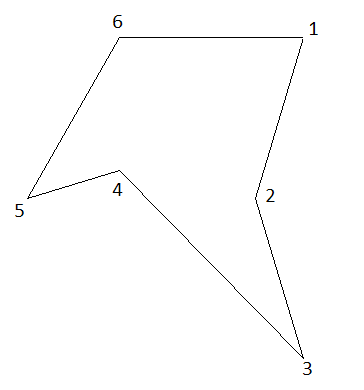

Em um levantamento topográfico, um técnico em edificações foi contratado para calcular as medidas do terreno, conforme figura abaixo. Ao iniciar seu levantamento pelo ponto 1, ele determinou o azimute à direita partindo do Norte referente ao alinhamento 1-2, igual a 196°42’39’’.

Obs.: os pontos cardeais são representados por North (N), South (S), East (E) e West (W).

Qual alternativa está correta quanto ao rumo correspondente a este azimute?

Embora cada empreendimento tenha seus objetivos específicos e, consequentemente, demandará diferentes entregáveis, apresentamos a seguir uma lista de sugestões de atividades e entregáveis vinculados ao processo BIM para cada fase do projeto, sem a pretensão de abranger todas as possibilidades. Elas devem ser adaptadas a cada caso, considerando a complexidade do empreendimento, a qualificação da equipe, a infraestrutura tecnológica e a disponibilidade de recursos financeiros. É fundamental que esta lista de atividades esteja absolutamente coerente com o escopo e o cronograma descrito nos documentos de contrato. O normativo técnico especifica que os projetos sejam realizados em duas fases, sendo a primeira de preparação, incluindo as seguintes etapas, exceto as que se referem ao

Segundo a NBR13133/2021, o termo cuja definição é “distância vertical de um ponto a uma superfície horizontal de referência” corresponde a:

Ao realizar um levantamento topográfico para um projeto de engenharia civil, é essencial compreender os conceitos fundamentais. Avalie as seguintes afirmativas:

I. A estação total é um equipamento que permite a medição direta de distâncias, ângulos horizontais e verticais, sendo amplamente utilizada em levantamentos topográficos de alta precisão.

II. A compensação angular é um processo que corrige as leituras de ângulos, levando em conta eventuais erros de instrumentação, garantindo a precisão das medições.

III. A interseção topográfica é um método utilizado para determinar a posição de um ponto no terreno, baseando-se em medidas de distâncias e ângulos a partir de estações conhecidas.

O método mais comumente aplicado para a avaliação de áreas extrapoligonais em terrenos é:

Ao utilizar um nível ótico para a marcação de uma obra, qual é a função principal deste instrumento?

O Cadastro Territorial Multifinalitário (CTM) é uma ferramenta essencial na gestão territorial, unificando informações de diferentes naturezas. Considerando os princípios do CTM, assinale a alternativa correta:

Em relação a padrões e conceituações aplicados nas medições angulares, lineares e superficiais relacionadas aos trabalhos de topografia, assinale a alternativa correta.

Para dar suporte ao levantamento topográfico aplicado na demarcação de uma área de proteção permanente (APP), foi desenvolvida uma poligonal topográfica fechada de 4 lados, a qual apresentou, em graus (°) e minutos (’), os valores: 80° 30’; 99º 30’; 69° 30’; 110° 30’ para os 4 ângulos horizontais internos.

Com esses dados, é correto afirmar que, no processo de compensação dos erros dessa poligonal, não haverá correção de erros

Em relação ao levantamento topográfico analise as alternativas e assinale a que for correta:

De acordo com a NBR 13133 (Execução de Levantamentos Topográficos), a execução de levantamentos topográficos destina-se a obter uma série de informações acerca do local levantado. Avalie as assertivas dispostas a seguir e indique a opção inadequada.

Levantamento planimétrico na Norma Brasileira para a Execução de Levantamento Topográfico (NBR 13133) é definido como “Levantamento dos limites e confrontações de uma propriedade, pela determinação do seu perímetro...”. Sobre esse método, assinale a alternativa correta.

A partir de uma estação num ponto A, foi feita uma visada até um ponto B, onde originou-se as seguintes coordenadas:

XA(m) = 2348,15

YA(m) = 8456,20

XB(m) = 1458,80

YB(m) = 9654,12

A distância entre os pontos AB é de:

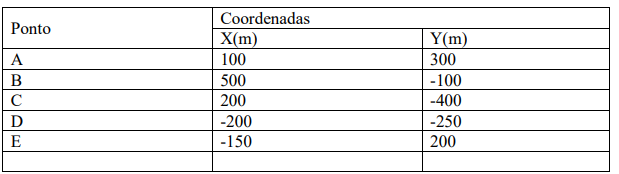

Para a demarcação de um terreno para fins de loteamento, foram levantadas as coordenadas indicadas na Tabela. A área da poligonal é igual a:

O Levantamento topográfico é definido na Norma Brasileira para a Execução de Levantamento Topográfico (NBR 13.133/1994), como “conjunto de métodos e processos que, através de medições de ângulos horizontais e verticais, de distâncias horizontais, verticais e inclinadas, com instrumental adequado à exatidão pretendida, primordialmente, implanta e materializa pontos de apoio no terreno, determinando suas coordenadas topográficas.”. Sobre os métodos de levantamentos topográficos, analise as afirmativas abaixo.

I. O levantamento topográfico planialtimétrico objetiva, exclusivamente, a determinação das alturas, relativas a uma superfície de referência.

II. O levantamento topográfico expedito tem a finalidade específica de reconhecimento do terreno, sem prevalecer os critérios de acurácia.

III. No levantamento perimétrico destinado à identificação dominial do imóvel, não são necessários outros elementos complementares, tais como: perícia técnico-judicial, memorial descritivo etc.

Estão corretas as afirmativas:

Baseado na utilização do plano topográfico para a determinação de pequenas superfícies.
