Questões de Concurso sobre NBR 13133 - Execução de levantamento topográfico

Em termos de Topografia, de acordo com o disposto na ABNT NBR 13133:2021, a distância entre a superfície física e o quase geoide, tomada ao longo da normal é definida como sendo a:

A NBR 13133/94, que trata da execução e levantamento topográfico, fixa condições exigíveis para esse fim e destina-se a obter, entre outras condições, o conhecimento geral do terreno: relevo, limites, confrontantes, área, localização, amarração e posicionamento. Partindo dessa premissa, o levantamento topográfico planialtimétrico corresponde, especificamente, a um:

Nivelamento que realiza a medida da diferença de nível entre pontos no terreno por intermédio de leituras correspondentes a visadas horizontais, obtidas com um nível, em miras colocadas verticalmente nos referidos pontos.

De acordo com a NBR 13133, a qual trata da execução de levantamento topográfico, é correto afirmar que as informações apresentadas descrevem o nivelamento

De acordo com a ABNT NBR 13133:2021 – Execução de levantamento topográfico, é um exemplo de instrumento básico para a execução das operações topográficas previstas na normativa:

O levantamento topográfico é a medição e representação em planta ou carta de todas as características da superfície de um terreno, podendo ser classificado em dois tipos, planimétrico e planialtimétrico. O planimétrico leva em conta apenas as características em duas dimensões (2D) do terreno, como divisas, muros e construções. É muito utilizado para processos de regularização imobiliária e aferição de área. Já o planialtimétrico é mais completo, pois leva em conta as características de duas e três dimensões (2D e 3D) do terreno, detalhando ainda mais informações como árvores, vegetação em geral, relevo com curvas de nível, além das divisas, muros e construções, sendo muito utilizado na elaboração de projetos de novos empreendimentos. Nesse sentido, é CORRETO afirmar que o levantamento topográfico pode ser elaborado:

De acordo com a NBR 13133, as estações totais (medidores eletrônicos de ângulos e distâncias) são classificadas segundo os desvios-padrão que as caracterizam. Nesse sentido, de acordo com a precisão, é CORRETO afirmar que uma estação é classificada de:

Para a realização de um levantamento topográfico por irradiação, a estação foi posicionada em um ponto A. A partir desse ponto, mirou-se o ponto B, cujo azimute foi de Az_AB = 43º53’12” e, na sequência, mediu-se o azimute até o ponto C, sendo Az_AC = 162º20’00”. A Distância do ponto AB = 53,22m e a distância dos pontos AC = 75,23m. A área dessa poligonal é de aproximadamente:

Os desníveis, ou também chamados de distâncias verticais, podem ser medidos, diretamente, com os chamados:

A estação total, também chamada de:

Com relação às atividades topográficas, a Norma Brasileira para a Execução de Levantamento Topográfico (NBR 13.133/1994), para a execução de levantamento topográfico, apresenta as finalidades das classes de nivelamento de linhas/circuitos e seções. Sobre o nivelamento trigonométrico na (NBR 13133), assinale a alternativa correta.

O sistema geodésico brasileiro é um conjunto de pontos geodésicos descritores da superfície física da Terra, implantados e materializados na porção da superfície terrestre delimitada pelas fronteiras do país, com vistas às finalidades de sua utilização, que vão desde o atendimento a projetos internacionais de cunho científico, passando pelas amarrações e controles de trabalhos geodésicos e cartográficos, até o apoio aos levantamentos no horizonte topográfico, em que prevalecem os critérios de exatidão sobre as simplificações para a figura da Terra. De acordo com as afirmativas, assinale a alternativa CORRETA:

I- O sistema Geodésico SAD 69 está baseado na figura geométrica para a terra o Elipsoide Internacional de 1967.

II- O sistema Geodésico SIRGAS 2000 é o sistema de Referência Geocêntrico para as Américas.

III- O SIRGAS 2000 tem como figura geométrica para a terra o Elipsoide do Sistema geodésico de referência de 1980 (Geodetic Reference System1980-GRS80) e origem do sistema o centro de massa da Terra.

IV- Ambos os sistemas SAD 69 ou SIRGAS 2000 apresentam Datum vertical em Imbituba-SC.

V- O sistema SAD 69 é um datum geocêntrico, cuja origem do vértice de triangulação é o Vértice CHUÁ (Uberaba-MG).

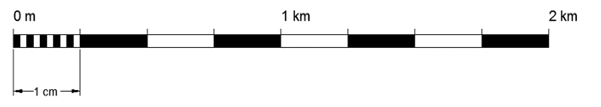

As dimensões de um terreno retangular foram medidas em uma carta, e os valores obtidos foram 150 mm de comprimento por 120 mm de largura. Considerando a escala gráfica a seguir, a área do terreno em km² é:

Sobre os Sistemas de Informação Geométrica (SIG), considere os itens:

I - A princípio, um Sistema de Informação Geográfica captura, armazena, analisa, gerencia e apresenta dados vinculados à localização.

II - Tecnicamente, o SIG inclui um software de mapeamento e sua aplicação com sensoriamento remoto, levantamento topográfico, fotografia aérea, matemática, fotogrametria, geografia, assim como, outras ferramentas.

III - O trabalho pioneiro de Roger Tomlinson para iniciar, planejar e desenvolver o Sistema de Informação Geográfica do Canadá resultou no primeiro SIG computadorizado do mundo em 1963.

É correto o que se afirma em:

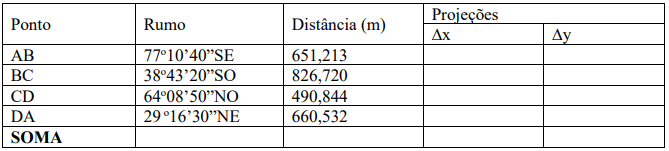

Uma poligonal fechada foi levantada, cujos dados estão apresentados na Tabela a seguir. Na elaboração da caderneta, já foram realizadas correções quanto a erros angulares. Faça a verificação quanto aos erros lineares.

Quanto ao erro linear de fechamento dessa poligonal (Ɛc), o valor CORRETO é de aproximadamente:

De acordo com a ABNT NBR 13133:1994 (versão corrigida 1996), existem vários tipos de levantamentos topográficos, isto é, processos que através de medições de ângulos e distâncias, com instrumental adequado à exatidão pretendida, implanta e materializa pontos de apoio no terreno, determinando suas coordenadas topográficas. Desse modo, relacione a Coluna 1 à Coluna 2.

Coluna 1

1. Levantamento topográfico expedito.

2. Levantamento topográfico planimétrico.

3. Levantamento topográfico altimétrico.

4. Levantamento topográfico planialtimétrico.

5. Levantamento topográfico planimétrico cadastral.

Coluna 2

( ) Levantamento planimétrico acrescido da determinação planimétrica da posição de certos detalhes visíveis ao nível e acima do solo e de interesse à sua finalidade.

( ) Levantamento exploratório do terreno com a finalidade específica de seu reconhecimento, sem prevalecerem os critérios de exatidão.

( ) Levantamento dos limites e confrontações de uma propriedade, pela determinação do seu perímetro.

( ) Levantamento que objetiva, exclusivamente, a determinação das alturas relativas a uma superfície de referência, dos pontos de apoio e/ou dos pontos de detalhes.

( ) Levantamento topográfico planimétrico acrescido da determinação altimétrica do relevo do terreno e da drenagem natural.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Segundo a NBR 13133 Execução de Levantamento Topográfico, analise as assertivas e assinale a alternativa correta.

I. Inexistindo a rede de referências cadastral com, no mínimo, dois pontos, as áreas levantadas devem ser amarradas aos limites físicos das glebas originais donde foram desmembradas, com no mínimo dois pontos, desde que as suas distâncias aos referidos limites não ultrapassem 500 m nas áreas urbanas e 5000 m nas áreas rurais.

II. O levantamento topográfico, em qualquer de suas finalidades, deve obedecer ao princípio da vizinhança.

III. Regra básica da geodésia, que deve ser também aplicada à topografia. Esta regra estabelece que cada ponto novo determinado deve ser amarrado ou relacionado a todos os pontos já determinados, para que haja uma otimização da distribuição dos erros.

A NBR 13133 estabelece, em seu item 6.4, quatro classes de nivelamento de linhas ou circuitos e de seções, abrangendo métodos de medida, aparelhagem, procedimentos, desenvolvimentos e materialização. O nivelamento geométrico para a determinação de altitudes ou cotas em pontos de segurança e vértices de poligonais para levantamentos topográficos destinados a projetos básicos executivos e obras de engenharia corresponde a classe:

As poligonais tratadas na NBR 13133 são:

Levantamento topográfico é o conjunto de métodos e processos que, através de medições de ângulos horizontais e verticais, de distâncias horizontais e verticais e inclinadas, com instrumentos adequados à exatidão pretendida, implanta e materializa pontos de apoio no terreno, determinando suas coordenadas topográficas. Sobre Topografia, de acordo com a ABNT NBR 13133:1994 - Execução de levantamentos topográficos, é CORRETO afirmar:

Azimute de uma linha é o menor ângulo horizontal, formado entre a direção NORTE/ SUL e a linha, medindo a partir do NORTE ou do SUL, no sentido horário ou sentindo anti-horário e variando de 0 a 90º.
