Questões de Concurso sobre NBR 13133 - Execução de levantamento topográfico

Para gerar um perfil longitudinal no Civil 3D a partir de dados topográficos obtidos no AutoCAD:

(PMLM/URCA 2025) Segundo a norma NBR 13.133:2021 não faz parte dos instrumentos auxiliares, necessários para a execução das operações topográficas:

Entre as técnicas de levantamento topográfico e geodésico, está o uso de aparelhos para medida indireta de distâncias. Por exemplo, a distância horizontal, que pode ser medida de forma direta com trenas, também pode ser medida de forma indireta com um teodolito, um nível mira ou uma estação total. A partir do aparelho, é feita a leitura estadimétrica nos fios da mira ou régua, e, a partir da diferença dos valores lidos nos fios, é calculada, por semelhança de triângulos, a distância horizontal de forma indireta.

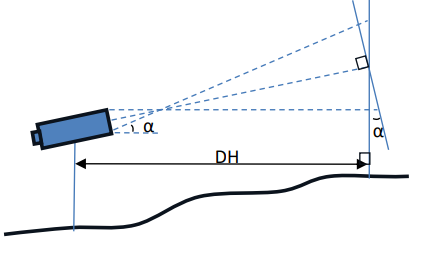

Em um terreno inclinado, um topógrafo usou um teodolito analítico (não demanda correção de calibração e C = 0), com visada em um ângulo vertical α de 12,92° (considere cos² (α) = 0,95).

A leitura do fio superior na mira foi igual a 2,850 m e a do fio inferior foi igual a 1,950 m. A leitura do fio médio foi de 2,400 m. A distância topográfica do teodolito até a régua é de:

O levantamento topográfico de uma área destinada à implantação de estrada de acesso a uma escola fornece dados altimétricos e planimétricos que permitem calcular volumes de terraplenagem, definir o greide e projetar o traçado viário com segurança e eficiência.

Em um levantamento topográfico planialtimétrico, o topógrafo verificou o valor do ângulo zenital do ponto irradiado sendo igual a 90°15’23”. Desse modo, é correto afirmar que:

Em um levantamento topográfico, a distância real entre dois pontos é de 120 m. Se o levantamento foi representado em uma planta com escala 1:1000, assinale a alternativa que apresenta a distância entre esses pontos no papel.

Analise os princípios da taqueometria a seguir:

I.Técnica que mede ângulo horizontal, vertical e distância com mira e teodolito.

II.É aplicável em terrenos acidentados.

III.Permite obter altitudes e coordenadas com rapidez.

É correto o que se afirma em:

Assinale a alternativa correta.

Em uma poligonal fechada, o erro de fechamento angular deve:

Assinale a alternativa correta.

A poligonação é um método de levantamento planimétrico caracterizado por:

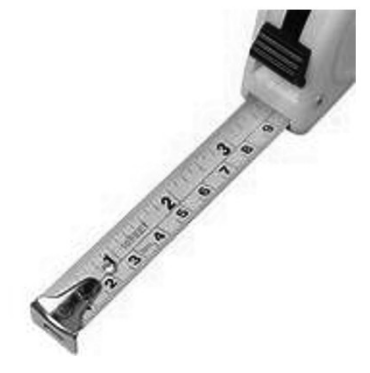

O pedreiro usa a ferramenta mostrada na figura abaixo para medir o comprimento de uma parede.

Essa medida é chamada de metro linear e a ferramenta mostrada na figura é chamada de:

O projeto topográfico fornece informações importantes sobre pontos relevantes no terreno, sendo sua elaboração imprescindível nos projetos de obras civis. Uma das informações de projeto coletada é a representação planimétrica, que consiste no(a):

Um engenheiro utiliza um nível óptico para realizar um nivelamento geométrico, método que oferece alta precisão na determinação de diferenças de altitude. O procedimento envolve visadas em uma mira graduada. Sobre este método, registre V, para as afirmativas verdadeiras, e F, para as falsas:

(__)No método de nivelamento geométrico composto, a cada mudança de estação do nível, a primeira visada é a ré, em um ponto de cota já conhecida, e a última é a vante, em um ponto de cota a ser determinada.

(__)Para minimizar erros sistemáticos, como o de curvatura da Terra e de refração atmosférica, as visadas de ré e de vante devem ter comprimentos aproximadamente iguais.

(__)O erro de colimação do instrumento é eliminado se o nível for instalado exatamente no ponto médio entre os pontos de ré e de vante.

(__)Este método permite determinar, além das cotas, as coordenadas planimétricas (X, Y) dos pontos levantados, sendo um método planialtimétrico completo.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

No processo de locação e controle geométrico de obras, assinale a alternativa que apresenta procedimento adequado para garantir precisão planialtimétrica.

Segundo a ABNT NBR 13133:2021, que trata da execução de levantamento topográfico, o método das direções consiste em

Sobre o apoio topográfico planimétrico, conforme descrito na ABNT NBR 13133:2021, analise as assertivas a seguir:

I. Pode ser implantado tanto com tecnologia GNSS quanto por métodos convencionais.

Il. Deve ser obrigatoriamente vinculado a dois ou mais pontos intervisíveis da rede geodésica oficial.

III. É dispensável a vinculação ao Sistema Geodésico Brasileiro (SGB) quando se utiliza tecnologia GNSS.

Quais estão corretas?

Na Engenharia Civil, a determinação precisa de ângulos horizontais é fundamental para o alinhamento de estruturas, o traçado de estradas e a realização de levantamentos topográficos. Da mesma forma, no campo militar, a orientação de tropas, o posicionamento de artilharia e o deslocamento terrestre dependem de medições angulares exatas. O conceito que descreve o ângulo formado entre a direção Norte-Sul e a direção considerada, contado a partir do Polo Norte, no sentido horário, variando de 0° a 360°, é denominado:

Em um levantamento topográfico planimétrico, o rumo da estaca A para a estaca B é S30º36’E. Nessas condições, o azimute à direita do norte desse alinhamento é

Considere um projeto em SIG para análise da expansão urbana. O datum horizontal utilizado é o SIRGAS2000 e o sistema de coordenadas é UTM. Sobre os componentes deste sistema de referência espacial, é correto afirmar:

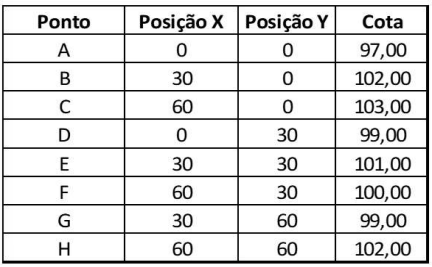

No levantamento planialtimétrico de um terreno de 2700 m² cujo perímetro é formado pelos pontos A, C, D, F e G o topógrafo levantou 8 pontos, subdividindo o terreno em 3 quadrados idênticos de lados 30x30 metros. A tabela abaixo apresenta as coordenadas dos pontos e suas respectivas cotas. O engenheiro precisa, para atender ao projeto, do terreno plano e nivelado na cota +100,00. Para isso, ele deseja utilizar o método das alturas ponderadas. Sabendo disso, qual será o volume de terra que será necessário retirar do terreno (bota fora)?

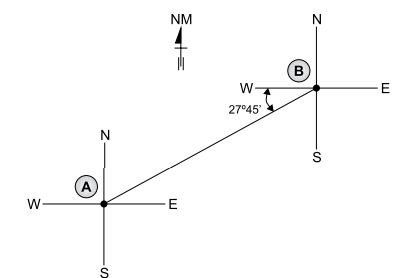

Considere o levantamento topográfico de duas estacas, A e B, da figura a seguir:

O rumo da linha da estaca A para a estaca B é
