Questões de Concurso sobre NBR 13133 - Execução de levantamento topográfico

Anexo ao mapa do levantamento topográfico de uma propriedade constava um documento que indicava os principais marcos, coordenadas, estradas que limitam a propriedade, entre outros detalhes. O documento anexo trata-se do(a)

Em topografia, as medidas de distância podem ser realizadas de forma direta ou indireta. A alternativa que exemplifica uma forma de medida de distância direta e uma forma de medida de distância indireta, respectivamente, é:

A topografia, a batimetria e o georreferenciamento são ferramentas essenciais para a engenharia civil, fornecendo dados precisos sobre a configuração do terreno e dos corpos d'água, o que permite o correto planejamento e execução de projetos. Os levantamentos topográficos, em particular, são divididos em diferentes categorias com finalidades distintas. Com base nos levantamentos topográficos planimétricos e altimétricos, assinale a alternativa correta.

Sobre os métodos empregados em levantamentos topográficos e suas finalidades, analise as alternativas a seguir e assinale a correta:

Durante a execução de uma obra em um terreno irregular, o técnico em edificações precisa interpretar uma planta topográfica para planejar o nivelamento do solo, sendo as curvas de nível essenciais nessa etapa.

A curva de nível em uma planta topográfica é:

Os levantamentos topográficos para locação de obras podem ser de complexidade diversas, dependendo pos seguintes fatores: forma do terreno, importância da estrutura a ser locada e amplitude da obra. Em relação aos termos mais utilizados na locação de obras, podemos definir os "marcos" como:

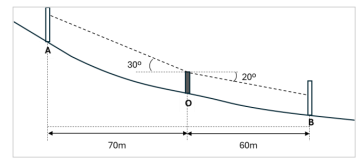

A figura a seguir ilustra um levantamento topográfico pelo qual um topógrafo, situado no ponto O, observou duas réguas localizadas nos pontos A e B

Os dados conhecidos desse levantamento, além dos já mostrados na figura, são listados na tabela a seguir.

Com base nesses dados, a diferença de cota entre os pontos A e B vale

A topografia é essencial para levantamentos geodésicos e implantação de obras, permitindo a obtenção de dados precisos sobre relevo, cotas altimétricas e posicionamento de terrenos. Diversos instrumentos são utilizados para garantir a exatidão das medições, sendo fundamental a compreensão das técnicas de nivelamento e levantamento planimétrico. Acerca do assunto, marque V, para as afirmativas verdadeiras, e F, para as falsas:

(__)O nivelamento geométrico utiliza um taqueômetro para medir ângulos e distâncias, garantindo maior precisão na determinação das altitudes de um terreno.

(__)O método de irradiação é utilizado em levantamentos altimétricos, determinando desníveis e diferenças de cota por meio de medições realizadas a partir de uma estação total.

(__)O levantamento planialtimétrico é realizado exclusivamente com o uso de GPS, dispensando a necessidade de nivelamento e medições angulares em campo.

(__)O nivelamento trigonométrico permite a determinação da altura de pontos elevados com base na medição de ângulos verticais e distâncias horizontais.

A sequência está correta em

No levantamento topográfico, a escala é um elemento essencial para representar, em um plano, as dimensões reais de um terreno. Assinale a alternativa que apresenta corretamente o conceito de escala.

Analise no quadro abaixo o levantamento topográfico planimétrico da fachada de um imóvel urbano, que parte de V1 até V2:

Qual é a distância entre os pontos V1 e V2 (dimensão da fachada)?

Em levantamentos topográficos para projetos de engenharia, a representação do relevo por meio de curvas de nível é fundamental. Um engenheiro analisa uma planta topográfica de um terreno acidentado destinada à implantação de um loteamento em Saudades-SC. Ao interpretar as curvas de nível equidistantes, ele deve aplicar corretamente os conceitos de altimetria. Assinale a alternativa que descreve corretamente uma propriedade técnica das curvas de nível em cartas topográficas.

Assinale a alternativa correta quanto às características dos métodos de nivelamento empregados em levantamentos topográficos:

A batimetria é uma técnica fundamental na engenharia civil, especialmente para projetos que envolvem corpos d'água, como rios, lagos e o mar. O levantamento batimétrico fornece dados precisos da profundidade e da topografia do leito submerso, sendo essencial para o planejamento e a segurança de diversas obras. Acerca da batimetria, marque V para as afirmativas verdadeiras e F para as falsas:

(__)A batimetria consiste no levantamento da profundidade e da topografia de um corpo d'água, permitindo a criação de mapas que representam o relevo do fundo, com dados essenciais para a implantação de obras como pontes, portos e barragens.

(__)A batimetria é uma técnica que pode ser realizada por meio de sondagens manuais com o uso de uma prancha com peso, sendo que a precisão dos dados obtidos é suficiente para a maioria dos projetos de engenharia, independentemente da dimensão da área levantada.

(__)O levantamento batimétrico é uma etapa opcional em projetos de pontes sobre rios, visto que as fundações podem ser dimensionadas com base em levantamentos topográficos convencionais da margem, sem a necessidade de conhecer a profundidade do leito do rio.

(__)O levantamento batimétrico é crucial para o cálculo de volumes de dragagem, pois fornece dados precisos do perfil do fundo do corpo d'água antes e depois da execução dos trabalhos, permitindo o controle de volume e a fiscalização da obra.

Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:

Analise as assertivas que seguem e marque V, para verdadeiras, e F, para falsas:

(__)A escala é a razão entre a medida no papel e no terreno.

(__)Nivelamento trigonométrico usa ângulos e distâncias.

(__)Cálculo de deflexões mede declividade.

Assinale a alternativa que apresenta a sequência correta:

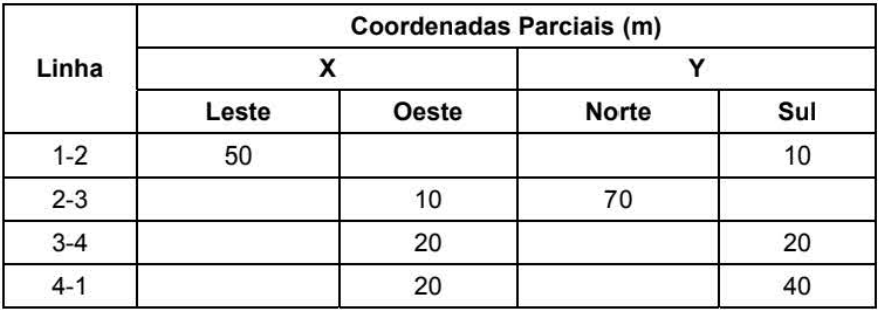

Para o levantamento planimétrico de uma gleba onde será implantado um parque público, considere as coordenadas parciais (X,Y), em metros, da poligonal fechada a seguir.

A área da gleba representada pela poligonal fechada é

(PMLM/URCA 2025) Considere que um topógrafo precise determinar a distância entre B e C da figura a seguir. Com as informações apresentadas, a distância BC em questão é de:

(PMLM/URCA 2025) Uma distância inclinada de 185 metros foi medida do ponto A ao ponto B. Sabendo que os dois pontos não estão na mesma altura e o ângulo formado entre a linha horizontal e a distância inclinada é de 4º 15' , assinale a alternativa que indica corretamente a diferença de altura, em metros, entre os dois pontos considerando os valores de seno, cosseno e tangente do ângulo iguais a 0,0741, 0,9972 e 0,0743, respectivamente:

A respeito da locação de obras e de elementos construtivos, analisar os itens.

I. Ao marcarmos as posições das paredes, devemos inicialmente fazê-lo pelo eixo e, em seguida, medir o tijolo que vai ser empregado na obra e marcarmos, a partir do eixo, as duas extremidades ou faces do tijolo que definem a espessura da parede.

II. O gabarito tem a forma de um polígono que envolve o perímetro da obra.

III. Os pontos podem ser marcados através de equipamentos de precisão, como a estação total, ou com ferramentas mais simples (trena, prumo, esquadro, nível de mangueira).

Está CORRETO o que se afirma:

A figura a seguir mostra dois pontos A e B, definidos a partir de um levantamento topográfico.

Um valor possível para o azimute do ângulo de visada ao ponto B, a partir de um teodolito instalado no ponto A, é de

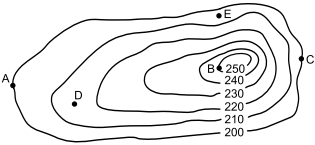

A figura representa parte do levantamento planialtimétrico de uma região

(Arquivo pessoal; imagem usada com autorização)

A partir dos dados obtidos, é correto afirmar que
