Questões de Concurso sobre NBR 13133 - Execução de levantamento topográfico

Leia a seguinte descrição: “O processo de obtenção de coordenadas topográficas de pontos e sua representação em escala planimétrica, juntamente com a obtenção de representação altimétrica por meio de curvas de nível”. Com base na definição fornecida, assinale a alternativa que contenha CORRETAMENTE o termo descrito.

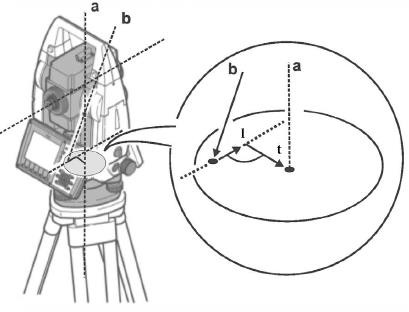

Um defeito no nivelamento do instrumento produz um erro denominado ____________ do eixo principal, conforme indicado na figura a seguir. O eixo principal vertical, neste caso, não coincide com a vertical do lugar. A separação entre eles é descrita pelas componentes longitudinal (l) e transversal (t).

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do texto:

De acordo com a norma de levantamentos planialtimétricos cadastrais, qual é a escala do desenho recomendada para a Classe II PAC?

Os piquetes são utilizados nos levantamentos topográficos para a materialização de um ponto topográfico no terreno. Julgue as assertivas acerca do piquete:

I. Marcados na sua parte superior com tachinhas de cobre, pregos ou outras formas de marcações que sejam permanentes.

II. Só podem ser feitos de aço inoxidável.

III. Comprimento variável de 15 a 30 cm (depende do tipo de terreno em que será realizada a medição).

IV. É inserido no solo com auxílio de um martelo ou marreta, porém, parte dele (cerca de 3 a 5 cm) deve permanecer visível.

A partir das assertivas apresentadas, conclui-se:

Na construção civil, para a verificação da verticalidade de uma superfície, é utilizado o:

É o método que objetiva, exclusivamente, a determinação das alturas relativas a uma superfície de referência, dos pontos de apoio e/ou dos pontos de detalhes, pressupondo-se o conhecimento de suas posições planimétricas, visando a representação altimétrica da superfície levantada. O trecho refere-se ao levantamento topográfico

Os levantamentos topográficos baseiam-se em grandezas angulares e lineares. Dentro das grandezas angulares, os ângulos verticais e horizontais são facilmente confundidos; marque V para as afirmativas verdadeiras e F para as falsas.

( ) Os ângulos horizontais estão presentes no levantamento altimétrico, sendo exemplificados pelo rumo, azimute, nadir e deflexão.

( ) Os ângulos verticais estão presentes no levantamento altimétrico, sendo exemplificados por ângulo de inclinação e zenital.

( ) O que diferencia os ângulos verticais dos horizontais é o valor algébrico, em que os verticais apresentam valores até 180° e os horizontais acima disso.

( ) Os ângulos medidos a partir das linhas de nadir ou de zênite são considerados verticais e são obtidos através de instrumentos como teodolito e estação total.

A sequência está correta em

Qual a norma técnica da ABNT (Associação Brasileira de Normas Técnicas) que trata da “Execução de levantamento topográfico – Procedimento”?

Segundo a NBR 13.133/2021, que aborda a execução de levantamento topográfico, como é definido o termo “altitude ortométrica”?

Em um nivelamento geométrico, um topógrafo instalado no ponto O visou uma mira localizada no ponto A, obtendo a leitura de 1,80m. Sabendo-se que a cota no ponto O é de 236,80m e que a altura do instrumento é de 1,50m, a cota no ponto A vale, em metros:

Os requisitos mínimos para execução de levantamentos topográficos são estabelecidos pela NBR13133. Ela define procedimentos, métodos e especificações técnicas para garantir a qualidade e precisão dos dados coletados durante o levantamento. Conforme os conceitos abaixo, baseados nesta NBR, qual item está CORRETO?

I. Levantamento topográfico altimétrico: método que objetiva, exclusivamente, a determinação das alturas, relativas a uma superfície de referência, dos pontos de apoio e/ou dos pontos de detalhes, pressupondo-se o conhecimento de suas posições planimétricas, visando à representação altimétrica da superfície levantada.

II. Levantamento topográfico expedito: método exploratório do terreno, com a finalidade específica de seu reconhecimento, prevalecendo os critérios de acurácia.

III. Levantamento topográfico planialtimétrico: método planimétrico acrescido da determinação altimétrica do relevo do terreno e da drenagem natural, incluindo os detalhes que são especificados de acordo com a finalidade.

IV. Levantamento topográfico planimétrico: método que projeta no plano horizontal os detalhes topográficos especificados de acordo com a finalidade.

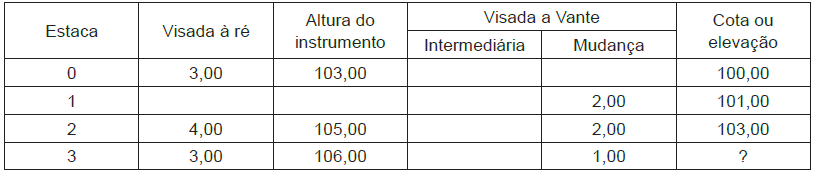

Com a realização de um nivelamento geométrico, obtiveram-se os seguintes dados, em campo, apresentados na caderneta de nivelamento a seguir, sendo que o referencial de nível R.N. utilizado é a estaca 0, a qual tem cota igual a 100,00 metros. Com base nas informações fornecidas, determine o valor da cota que está representada com “?” na estaca 3.

Tabela 1: Levantamento topográfico geométrico composto – caderneta de campo.

Fonte: IFSP, 2023.

A alternativa correta é:

Foi executado um levantamento topográfico, obtendo-se a caderneta planialtimétrica abaixo.

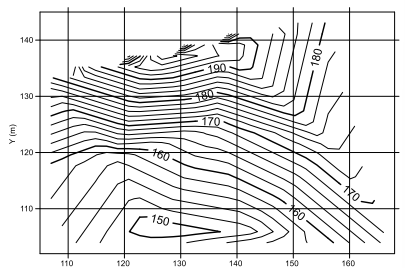

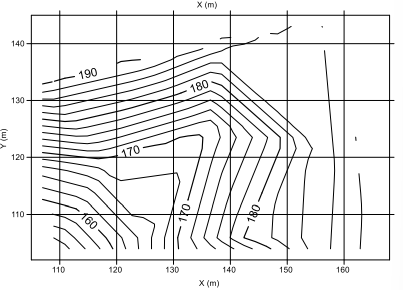

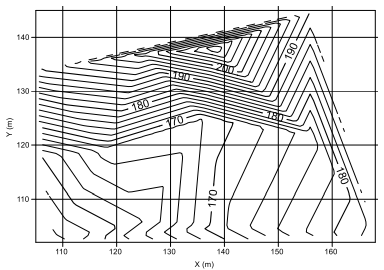

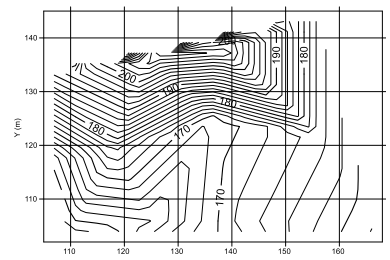

Com base nesse levantamento, marque a opção em que a figura melhor representa a planta com curvas de nível.

Segundo a NBR13133/2021, qual dos seguintes instrumentos é classificado como “instrumento básico”?

Segundo a ABNT NBR 13133:2021, pontos convenientemente distribuídos que vinculam o terreno ao levantamento topográfico e, por isso, são materializados com, por exemplo, estacas, piquetes, marcos de concreto, pinos de metal ou tinta, dependendo da sua importância e permanência, são denominados pontos de:

Conforme as convenções topográficas apresentadas pela ABNT NBR 13133:2021 – Execução de levantamento topográfico, a que se refere o símbolo abaixo?

Considerando as finalidades do levantamento topográfico (de acordo com a ABNT NBR 13133:2021 Execução de levantamento topográfico – Procedimento), a densidade de informações a serem representadas, as dimensões e a acurácia necessária a cada finalidade, tem-se duas classes de poligonais planimétricas. Quais são elas?

Um levantamento topográfico foi realizado com uso de tecnologias e receptores do sistema GNSS, operando no método de posicionamento relativo estático, para demarcação de um polígono correspondente à reserva legal de uma propriedade rural. A propriedade tem uma área total de 10 hectares, e o polígono, correspondente à reserva legal, demarcado no terreno, apresentou uma área de 20.000 m².

Considerando que as normativas legais obrigam uma reserva legal com 20% da área total da propriedade, é correto afirmar que essa área da reserva demarcada com apoio de tecnologias GNSS

O comprimento plano horizontal da testada de uma quadra urbana, obtido em levantamento de campo com o uso do medidor a laser acoplado na estação total, apresentou o valor de 200,24 m. A medida gráfica correspondente a essa mesma testada da quadra, obtida em uma planta topográfica do cadastro municipal de escala 1:2000 com uso de um escalímetro (régua graduada), é 10 cm.

Considerando uma tolerância de 0,2 mm, correspondente ao erro de graficismo (ou erro gráfico) adotado nas normas e nas boas práticas de topografia e cartografia, em relação a essas duas medidas da quadra, é correto afirmar que

É o menor ângulo formado pela meridiana que materializa o alinhamento Norte-Sul, com a direção considerada variando de 0° a 90°, sendo contado do Norte ou do Sul por Leste e Oeste. Este sistema expressa o ângulo em função do quadrante em que se encontra. O presente conceito refere-se a:
