Questões de Concurso sobre NBR 13133 - Execução de levantamento topográfico

Os diferentes métodos e instrumentos topográficos devem ser aplicados em conjunto ou separadamente de acordo com diversos contextos relacionados aos objetivos do trabalho, às condições de acesso e circulação na área do levantamento, aos equipamentos disponíveis etc.

Considerando esse aspecto, é correto afirmar que

Como especifica a ABNT NBR 13.133/2021 – Execução de levantamento topográfico, para a execução das operações topográficas são necessários instrumentos auxiliares. Dessa forma, assinale a alternativa que NÃO indica um instrumento auxiliar.

Considere dois pontos cotados A e B, distantes graficamente de 16,50 cm, presentes numa planta topográfica na escala de 1/5.000. Considerando a cota do ponto A igual a 103,45 m, e a cota do ponto B igual a 95,20 m, a inclinação de A para B, em percentagem, é igual a:

Segundo a NBR 13133:2021 - Execução de levantamento topográfico - Procedimento, o levantamento que tem como objetivo, exclusivamente, a determinação das alturas dos pontos de apoio e/ou dos pontos de detalhes, em relação a uma superfície de referência, é o:

Segundo a NBR13133/2021, qual dos seguintes instrumentos é classificado como “instrumento auxiliar”?

Ao realizar o levantamento de uma poligonal fechada, é comum que ocorram erros de fechamento angular e linear. No entanto, a tolerância destes erros para viabilização das informações coletadas é de:

Analise o caso hipotético abaixo para responder à questão 40.

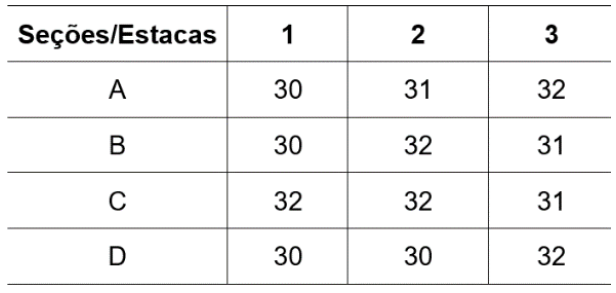

Para o projeto de um novo terrapleno na cidade de Santos, considere a tabela abaixo em que são apresentadas as cotas, em metros, obtidas por nivelamento após quadriculação de uma gleba de dimensões 30 m por 20 m.

Cotas em metros obtidas por quadriculação do terreno:

Dado:

- Quadriculação de 10 em 10 metros.

A cota final do terreno que produz volumes de corte e aterro iguais para o terrapleno, em metros, é

Uma arquiteta precisou imprimir a planta topográfica de um terreno retangular de dimensões 40,00 metros por 57,50 metros em uma folha normalizada no formato A3, deixando o mínimo de margens possível. Qual terá sido a escala da planta do terreno escolhida pela arquiteta para realizar esta impressão?

Durante um levantamento topográfico, um engenheiro utiliza um nível de topografia para medir a diferença de altura entre dois pontos A e B no terreno. O ponto A está a uma distância horizontal de 100 metros do ponto B. O ângulo de inclinação medido entre os pontos A e B é de 2 graus. Qual é a diferença de altura em metros entre os pontos A e B?

Respeitando as considerações da ABNT NBR 13133:2021, assinale a alternativa que expressa o percentual dos pontos objeto da inspeção que devem atender à tolerância considerada para que um levantamento topográfico planimétrico seja considerado aceito.

A ABNT NBR 13133/2021, que trata da execução de levantamento topográfico – Procedimento, se aplica aos levantamentos topográficos que se destinam a obter informações geométricas do terreno para caracterizar seus elementos naturais e artificiais, incluindo relevo, limites e confrontantes, área, localização, amarração e posicionamento, entre outros, para fins de:

I. Estudos preliminares de projetos.

II. Elaboração de anteprojetos ou projetos básicos.

III. Elaboração de projetos executivos.

Quais estão corretos?

Para a execução das operações topográficas previstas na ABNT NBR 13133/2021, são indicados os seguintes instrumentos:

I. Teodolitos e níveis.

II. Estações Totais (ET) ou taqueômetros eletrônicos e Medidores Eletrônicos de Distâncias (MED).

III. Receptores Global Navigation Satellite System (GNSS).

IV. Escâneres.

Quais estão corretos?

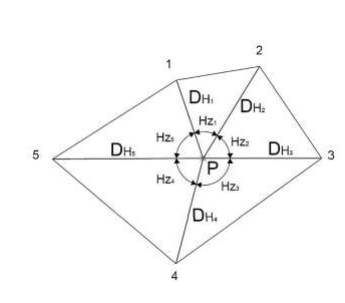

As poligonais são figuras geométricas geradas a partir da delimitação de uma superfície a ser levantada. A escolha do método para levantamento de poligonais incluem critérios como a dimensão da superfície e o tipo de relevo. A figura a seguir apresenta um esquema gráfico de um método de levantamento de poligonal utilizado para superfícies de pequenas dimensões e planas.

Responde CORRETAMENTE o nome do método apresentado na figura ao lado o:

Durante a execução de uma obra, muitas vezes, há a necessidade de se transferir o nível de um determinado ponto para outro. Assinale a alternativa que apresenta o aparelho comumente utilizado para esse fim.

Após a execução dos levantamentos topográficos deve ser estabelecido o número mínimo de pontos, ou outra amostragem determinada conforme acordo entre as partes interessadas, para controle e inspeção do adequado desenvolvimento dos trabalhos dentro do escopo normativo vigente, sendo a amostragem aleatória e distribuída uniformemente na área do levantamento topográfico. Para levantamentos topográficos acima de 1 000 pontos, o tamanho da amostra da inspeção é

Em um levantamento topográfico, a Diferença de Nível (DN) é:

Os mapas de isolinhas auxiliam a construção de modelos numéricos, que podem ser associados à medição da altura em terrenos, como no caso das:

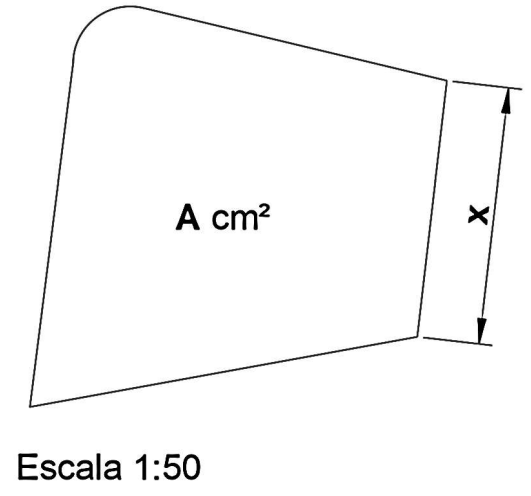

Um terreno foi desenhado em uma planta de escala desconhecida, conforme imagem abaixo. Sabe-se que o valor de x medido na planta baixa é de 60 cm e que a área A, também calculado na planta, é de 1200 cm². A fim de descobrir a área real do terreno o topógrafo solicitou uma medição in-loco para verificar o comprimento da lateral do terreno x, em escala real. O valor obtido na medição foi de 30 metros. Diante disto, pode-se concluir que a área real do terreno é de:

Na topografia, o apoio geodésico planimétrico é o conjunto de pontos materializados no terreno, que proporciona o controle de posição dos levantamentos topográficos em relação à superfície terrestre, em coordenadas geodésicas ou planas, referenciando-as

O sistema de posicionamento global – GPS ou Global Positioning System, é um sistema em que os pontos podem ser locados rápido e acuradamente sobre a Terra pela medição de distâncias destes pontos aos satélites artificiais. Tais medidas podem ser determinadas com exatidão igual ou superior pela medição de distâncias a satélites afastados milhares de quilômetros no espaço, em vez de usar as técnicas convencionais diretas sobre a Terra, onde os pontos estão localizados. Apesar de toda a exatidão, nem mesmo os GPS mais caros garantem precisão total, indicando erros que podem ocorrer em seus levantamentos. NÃO corresponde a um erro que poderá ocorrer em levantamentos com uso do GPS
