Para projetar qualquer obra de engenharia, arquitetura ou agronomia, é essencial realizar um levantamento topográfico prévio do local. A topografia é importante porque cuida dessa medição, que deve ser precisa e adequada ao terreno. O levantamento envolve todas as operações necessárias para medir ângulos e distâncias, além de fazer os cálculos e desenhos necessários para representar fielmente os dados coletados no local. Com relação aos ângulos do levantamento topográfico, é CORRETO afirmar que:

Considerando o número de antenas receptoras utilizadas para o levantamento topográfico, assinale a alternativa que indica a classificação dada para as coordenadas dos pontos de interesse que podem ser determinados a partir de uma e mais antenas, respectivamente.

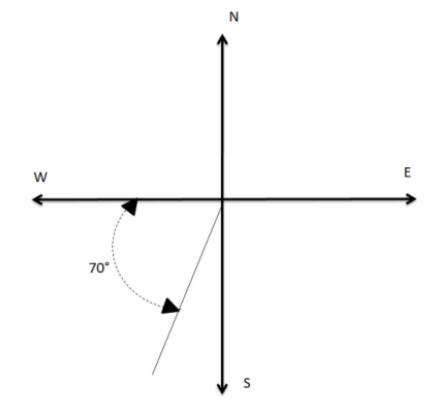

Assinale a alternativa que apresenta os valores do Azimute e do Rumo, conforme apresentado na figura 04.

Figura 04: Referência cartográfica.

Fonte: Autor.

Sabe-se que um projeto de construção requer quatro tipos de levantamentos em sua execução. Assim, avalie as afirmativas seguintes:

I - O levantamento da propriedade ou dos limites territoriais, feito por um técnico em topografia devidamente registrado para estabelecer a localização e as dimensões da propriedade.

II - Um levantamento do local para determinar as condições existentes, como curvas de nível, feições naturais e artificiais, canais, rios, riachos, linhas de transmissão, estradas e estruturas próximas.

III - Os levantamentos da obra, que determinam as posições e cotas das feições envolvidas no trabalho de construção. Esses levantamentos incluem a locação de piquetes para greides e para alinhamentos e outros pontos de controle da locação.

IV - Os levantamentos que determinam as posições das estruturas já concluídas, ou seja: um projeto preliminar, usado para verificar os serviços contratados e para mostrar as localizações das estruturas e das benfeitorias associadas (tubulações de água, esgoto etc.) que serão necessárias para futuras manutenção, alterações e novas construções.

Está correto apenas as afirmativas:

A respeito dos instrumentos auxiliares para a execução das operações topográficas de que trata a NBR 13133/21, é correto afirmar:

Em um procedimento de nivelamento trigonométrico, um engenheiro civil deve considerar vários fatores para garantir a precisão das medições. Das afirmações a seguir, assinale a CORRETA em relação ao uso do método taqueométrico com teodolito durante o nivelamento trigonométrico.

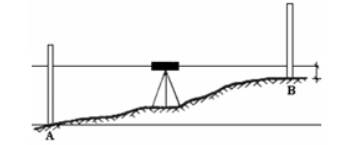

A figura a seguir ilustra um tipo de serviço realizado em topografia.

Este serviço é denominado

Bruno, engenheiro, tem em suas mãos um par de coordenadas UTM em metros. Bruno gostaria de verificar a localização dessas coordenadas, porém seu software aceita apenas coordenadas geográficas. Assim, Bruno recorreu a um programa de conversão de coordenadas, para isso ele precisou informar ao software, além das coordenadas em UTM em metros:

Levantamento topográfico planimétrico é definido como

O nivelamento é uma operação que consiste em transportar uma referência de nível marcada em uma determinada altura para outro local, estabelecendo assim um plano horizontal. É através do nivelamento que marcamos as alturas da alvenaria. Marque a opção de resposta que determina a ferramenta utilizada para efetuar o nivelamento em obras.

Analisando a representação gráfica de um lote urbano, observou-se a seguinte situação.

• A escala do desenho é 1:250.

• A distância entre as curvas de nível representadas, cotas 50,00 e 51,00, é igual a 5,00 cm.

• A Referência de Nível (RN) é representada pela cota 54,00.

Pode-se afirmar que, neste trecho, o terreno apresenta:

Em um levantamento topográfico, a nível do solo, o técnico em edificações utiliza um instrumento para medir distâncias e ângulos. Qual dos instrumentos a seguir é comumente utilizado para essa finalidade?

A NBR 13.133 é uma norma que regulamenta e “fixa as condições exigíveis para a execução de levantamentos topográficos”. Considerando que equipamentos como os teodolitos são utilizados com freqüência em trabalhos de levantamentos topográficos, através de medidas de ângulos (horizontais e verticais) e distâncias, a NBR 13.133 apresenta as seguintes classes de precisão para teodolitos:

Analise a figura a seguir.

Conforme descrito na NBR 16861:2020, sobre os tipos de linhas e suas aplicações, assinale a opção correta sobre a aplicação da linha desenhada acima.

A NBR 13133 fixa as condições exigíveis para execução de levantamentos topográficos para diferentes fins, entre os quais o conhecimento geral do terreno (relevo, limites, confrontantes, área, localização, amarração e posicionamento). Acerca do tema, analise os conceitos a seguir identificando os que estão corretamente identificados.

I. A topografia é a descrição de um lugar, definida como a ciência que estuda as características naturais ou artificiais presentes na superfície de uma localidade.

II. A topologia é o estudo das formas exteriores de um terreno e está diretamente relacionada ao levantamento altimétrico, no qual são obtidas as alturas relativas a uma superfície de referência.

III. A topometria, enquanto estudo e aplicação de processos de medidas, utiliza o levantamento planimétrico como um de seus métodos de obtenção de dados.

IV. A fotogrametria pode ser definida como a arte, ciência e tecnologia de obtenção de informação confiável sobre objetos físicos e o meio ambiente através de processos de gravação, medição e interpretação de imagens fotográficas e padrões de energia eletromagnética radiante e outras fontes. Embora originalmente a Fotogrametria se ocupasse de analisar fotografias, esta definição atual também engloba dados provenientes de sensores remotos.

Sobre os instrumentos e as suas precisões para a execução das operações topográficas, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Analisando a precisão dos teodolitos, estes podem ser classificados em função da medição de ângulos divididos em três classes, contendo cada classe uma determinada faixa de desvio-padrão da direção.

( ) Os Medidores Eletrônicos de Distância (MED) e os MED das estações totais devem ser aferidos a cada três anos por entidades competentes. Na medição destas distâncias eletrônicas, devem ser evitadas possíveis interferências, por exemplo, rádio, emissoras de rádio, redes de transmissão elétrica ou de telecomunicação.

( ) A trena é um instrumento auxiliar importante que deve ser aferida no ato de sua aquisição e periodicamente para a correta medição entre dois pontos. Supondo que um profissional tenha medido uma distância AB resultando 120,00 m e, após constatar que a trena de 50 metros usada tinha na verdade 50,10 m, a real distância entre AB é 119,76 m.

( ) A mira do tipo dobrável, de encaixe e de invar, deve ser aferida no ato de sua aquisição e periodicamente. A sapata deve ser utilizada como suporte às miras, sempre que se executar transporte de altitude ou cota, devendo ter peso adequado à sua finalidade.

A sequência está correta em

Considere 3 estacas, que pertencem a uma poligonal secundária de um levantamento planimétrico, denominadas B-01, B-02 e B-03. Como o angulo à direita na estaca B-02 é 157^o30' e o rumo da estaca B-01 para a estaca B-02 é N20º30W, então, o rumo da estaca B-02 para a estaca B-03 é

Em um levantamento topográfico planimétrico, tem-se os seguintes dados de campo: Azimute: 288º23’09”; Distância Horizontal: 216,551 m. Nesse sentido, assinale a alternativa correta.

Qual das seguintes normas técnicas a seguir define os parâmetros para execução de levantamentos topográficos?

Um levantamento topográfico, seja qualquer de suas finalidades, deve ter, minimamente, as fases:
