Questões de Concurso sobre NBR 13133 - Execução de levantamento topográfico

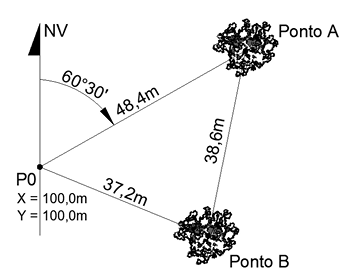

Para um levantamento topográfico de uma pequena área, aplicou-se o Método de Interseção das Distâncias, com uso de um diastímetro, conforme distâncias, coordenadas da origem (P0) e azimute P0=>A, apresentadas na poligonal da figura abaixo.

Fonte: Banca Examinadora (2026).

Os valores das coordenadas planimétricas (X e Y), que mais se aproximam da árvore no ponto B, em metros, são:

Durante o levantamento altimétrico para implantação de uma adutora em região montanhosa, o topógrafo optou por empregar dois métodos distintos ao longo do traçado: nivelamento geométrico em trechos curtos e nivelamento trigonométrico nos segmentos mais extensos.

Considerando as características desses métodos, assinale a alternativa correta:

Em um nivelamento geométrico, um topógrafo, utilizando um nível de 1,5 metros de altura localizado no ponto O, realizou leituras de 1,74 m e 1,32 m em duas réguas situadas em dois pontos A e B, respectivamente.

Se a cota no ponto O vale 152,45 m, as cotas nos pontos A e B valem, respectivamente,

Um engenheiro civil foi encarregado de executar o levantamento topográfico de uma área para implantação de um parque industrial. Os dados coletados deverão ser integrados ao sistema de geoprocessamento municipal e atender às normas cartográficas oficiais vigentes. Para garantir a compatibilidade geográfica e a correta representação no sistema cartográfico, o engenheiro precisa considerar conceitos de topografia, georreferenciamento, geoprocessamento e sistemas de coordenadas.

Com base nesse cenário, analise as afirmativas abaixo e assinale aquela que está correta:

A locação da obra de uma edificação é uma etapa muito importante para garantir que a construção seja executada de acordo com o projeto. Observe as informações abaixo:

I - Para a locação, é obrigatória a utilização de teodolitos acoplados a distanciômetros eletrônicos ou estações totais.

II - A locação da obra deve ser feita com bastante critério e cuidado, observando o projeto estrutural quanto à planimetria e à altimetria. É muito importante conferir o esquadro do gabarito de madeira.

III - De uma forma geral, a locação será feita sempre pelos eixos ou faces de paredes ou de elementos construtivos (pilares, sapatas, estacas, tubulões,etc.), com marcação nas tábuas ou sarrafos dos quadros que envolvem todo o perímetro da obra, por meio de cortes na madeira e pregos.

A partir das informações, é CORRETO concluir o que se afirma em:

Em um levantamento topográfico, a determinação de coordenadas pode ser classificada como absoluta ou relativa. Qual é a principal diferença entre essas duas classificações?

A mangueira de nível é uma das ferramentas utilizadas para realizar o nivelamento de uma obra. Sobre esse procedimento, analise as afirmativas abaixo e assinale a alternativa correta.

I. Nivelar com mangueira é uma operação que consiste em transportar pontos ou referências, com auxílio de uma mangueira de plástico transparente e cheia de água.

II. É utilizada na construção a fim de estabelecer pontos de nível próximos, que apresentam precisão com o nível de bolha.

Em um levantamento planialtimétrico, busca-se representar em planta e em perfil o relevo de um terreno, de modo a fornecer informações tanto planimétricas quanto altimétricas. Sobre esse tipo de levantamento, analise as afirmativas abaixo:

I. O levantamento planialtimétrico fornece, simultaneamente, as coordenadas planimétricas (X e Y) e a cota altimétrica (2), sendo, portanto, tridimensional.

II. A representação gráfica proveniente de um levantamento planialtimétrico dispensa a amarração em pontos de apoio planimétricos, já que a determinação das cotas altimétricas é suficiente para garantir o posicionamento espacial.

III. Em obras lineares, como rodovias, o levantamento planialtimétrico possibilita não apenas a análise em planta e perfil, mas também a compatibilização entre o desenvolvimento longitudinal do eixo e o controle das declividades máximas admissíveis.

Estão CORRETAS:

Levando-se em consideração a distância de 96,35 km, entre o ponto A localizado em Feira de Santana com cota topográfica de 240m e ponto B localizado na Praia em Salvador com cota topográfica de 8m, calcule a declividade do trecho.

Durante a realização de um levantamento planialtimétrico, um topógrafo, instalado no ponto A, fez uma visada com ângulo zenital de 60% a uma mira localizada no ponto B, na qual foi feita a leitura de 1,20 m.

A altura do instrumento é de 1,50 m e a distância horizontal entre os pontos A e B é de 30 m.

A tabela abaixo mostra as medidas trigonométricas relacionadas a alguns ângulos.

Sabendo-se que a cota no ponto A vale 241,30 m, a cota do ponto B vale, aproximadamente,

Considere as afirmativas relacionadas aos tipos de levantamento topográfico apresentadas a seguir. Registre V, para verdadeiras, e F, para falsas:

(__)O levantamento topográfico altimétrico é o método que tem como objetivo exclusivo a determinação das alturas dos pontos de apoio e/ou de detalhes, em relação a uma superfície de referência, pressupondo-se o conhecimento prévio de suas posições planimétricas.

(__)O levantamento topográfico expedito é um método exploratório utilizado para o reconhecimento do terreno, sendo caracterizado pela aplicação rigorosa de critérios de acurácia nas medições.

(__)O levantamento topográfico planialtimétrico é o método que combina o levantamento planimétrico com a determinação das altitudes do relevo e da drenagem natural, incluindo os detalhes definidos de acordo com a finalidade do trabalho.

Assinale a alternativa que apresenta a sequência correta:

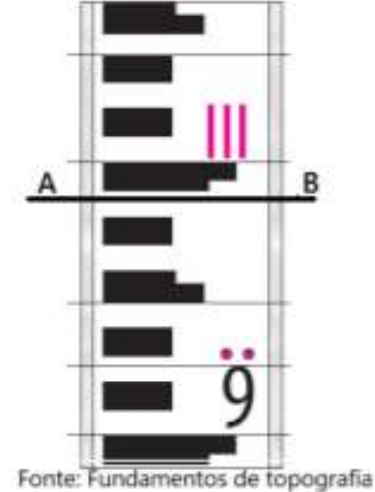

Durante um levantamento de campo, o topógrafo utilizava a mira direta ilustrada na figura a seguir.

A leitura indicada na linha AB é de:

Em um projeto para a implantação de uma nova via em área com topografia variada, um engenheiro civil realiza o levantamento planialtimétrico utilizando métodos tradicionais para obter dados altimétricos e horizontais, que serão empregados na elaboração de perfis longitudinais e curvas de nível essenciais ao arruamento e à drenagem; considerando a necessidade de precisão e confiabilidade dos dados para o dimensionamento das obras, assinale a alternativa correta:

O sucesso e a precisão de um projeto de engenharia civil dependem diretamente da qualidade dos levantamentos topográficos. Para isso, é fundamental o uso correto de equipamentos topográficos, bem como sua manutenção e calibração periódica. O conhecimento das funcionalidades e limitações de cada instrumento é crucial para a obtenção de dados confiáveis. Acerca do uso, calibração e aplicações de equipamentos topográficos, marque V para as afirmativas verdadeiras e F para as falsas.

(__)A estação total é um instrumento eletrônico que combina as funções do teodolito (medição de ângulos) e do distanciômetro eletrônico (medição de distâncias), sendo amplamente utilizada para levantamentos planialtimétricos de alta precisão.

(__)A calibração dos equipamentos topográficos, como o nível topográfico e a estação total, é um processo opcional que pode ser dispensado em levantamentos de rotina, pois os erros de fábrica são insignificantes e não afetam a precisão final dos dados coletados em campo.

(__)Os receptores GNSS, mais conhecidos como GPS topográfico, são equipamentos que podem ser utilizados em qualquer situação de campo, inclusive em áreas com densa vegetação ou em túneis, pois sua operação não depende da visada direta para os satélites de navegação.

(__)O nível topográfico é um equipamento utilizado para a medição de diferenças de nível, ou seja, de altitudes, sendo essencial para o levantamento altimétrico e para a transferência de cotas de um ponto de referência para a obra.

Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:

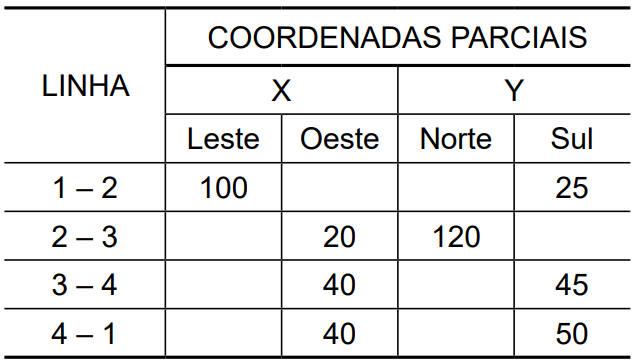

Considere as coordenadas parciais (X, Y), em metros, para o levantamento planimétrico da poligonal fechada a seguir:

É correto afirmar que a área da poligonal é:

Qual dos seguintes fatores deve ser considerado na escolha do método de determinação de coordenadas em um levantamento topográfico?

Marque a alternativa correta sobre levantamento topográfico altimétrico.

Com base nos conhecimentos sobre a execução de levantamentos topográficos, analise as afirmativas a seguir:

I.A representação topográfica do relevo, dependendo da finalidade do levantamento e do relevo, pode ser por curvas de nível, complementadas com pontos cotados ou modelo digital de terreno.

II.O nivelamento não pode ser executado com o uso da tecnologia GNSS (Global Navigation Satellite System), pois as altitudes geodésicas não podem ser convertidas em altitudes normais, considerando os modelos oficiais.

III.O levantamento topográfico planimétrico e o altimétrico devem ser considerados aceitos se 90% dos pontos objeto da inspeção atenderem à tolerância considerada.

É correto o que se afirma em:

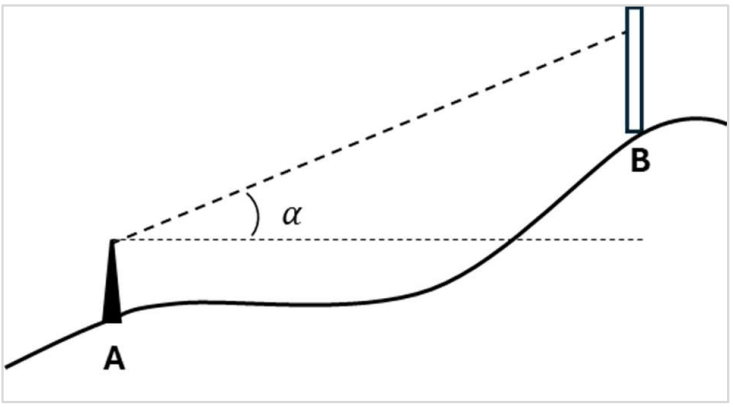

A figura a seguir ilustra um nivelamento trigonométrico, em que se busca obter a cota do ponto B em função da cota do ponto A, que é conhecida e igual a 1245,70m.

Sabendo-se que tg (α) = 0,45, a altura do teodolito é de 1,50m, a leitura na régua em B é de 1,20m e que a distância horizontal entre os pontos A e B é de 50m, a cota no ponto B vale

Em um projeto de construção de um viaduto urbano, a equipe de engenharia civil precisa decidir sobre a realização de levantamentos topográficos e geotécnicos detalhados. Considerando a importância desses levantamentos para a segurança estrutural e otimização de custos, qual das seguintes afirmações é correta?
