Questões de Concurso sobre Projeto de fundações ou Dimensionamento.

No dimensionamento de estacas de fundações, caso ocorra camada de argila mole no solo, deve-se utilizar estacas com determinadas características estruturais mínimas. Logo, sob tais aspectos, a ABNT NBR 6122:2019 afirma que para estacas com comprimentos entre 20,0 m e 30,0 m o raio de giração deve ser:

Com relação às disposições construtivas de fundações rasas, as sapatas ou blocos devem ter uma dimensão mínima de 50cm, quando vistas em planta.

Em terrenos com camadas de argila muito moles, uma alternativa recomendável em relação às fundações rasas é usar a estaca Franki, pois a cravação do seu tubo é realizada com a ponta fechada.

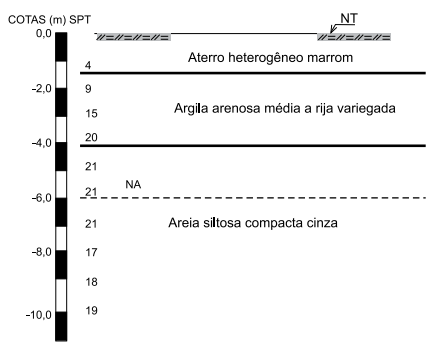

Considere o terreno do perfil geotécnico a seguir.

Dado: Pilares terão cargas em torno de 750 kN.

Pretende-se construir, no terreno do perfil geotécnico apresentado, um edifício de 8 pavimentos-tipo localizado no centro da área em planta do terreno e com um subsolo na cota -3 metros que abrange toda área do terreno. Considerando a carga dos pilares do edifício, a fundação técnica e economicamente recomendada é:

Acerca da densificação do solo, analise as assertivas: I. Alguns tipos de solos, particularmente os aterros e as areias fofas, sofrem densificação (compactação) pela cravação de estacas; II. Deve-se evitar a formação de um bloco de solo compacto que possa impedir a cravação das demais estacas; III. Em qualquer caso, a sequência de execução deve ser da periferia do grupo para o centro ou de uma lateral para a outra.

Está(ão) CORRETA(S)·

De acordo com o IBRAOP – Instituto Brasileiro de Auditoria de Obras Públicas, o anteprojeto de engenharia é a representação técnica da opção aprovada em estudos anteriores, para subsidiar a elaboração do Projeto Básico, apresentado em desenhos em número, escala e detalhes suficientes para a compreensão da obra planejada, contemplando especificações técnicas, memorial descritivo e orçamento estimativo, e deve ser elaborado como parte da sequência lógica das etapas que compõem o desenvolvimento de uma obra, precedido obrigatoriamente de estudos preliminares, programa de necessidades e estudo de viabilidade. O anteprojeto de engenharia e seus correspondentes estudos preliminares devem conter as condições de contorno, as informações e os requisitos técnicos destinados a possibilitar a caracterização do objeto contratual e a visão global do empreendimento, incluindo, no que couber, demais elementos, com EXCEÇÃO de:

Assinale a alternativa que completa a frase abaixo.

A parte de uma construção que recebe o seu peso e o transfere para o solo, chama-se _____________

O volume de concreto somente da base retangular é de 2,4 m³.

Sobre sapatas e fundações superficiais, marcar C para as afirmativas Certas, E para as Erradas e, após, assinalar a alternativa que apresenta a sequência CORRETA:

(_) As vigas de equilíbrio são elementos estruturais que conectam a sapata de um pilar de borda com um pilar interno da obra.

(_) Uma das funções das cintas de amarração de fundações isoladas é limitar rotações decorrentes de excentricidades construtivas.

(_) Em prédios que sofrem recalques consideráveis, as cintas de amarração da fundação são solicitadas à compressão.

Desconsiderando-se o tronco da pirâmide, seriam necessários somente 3,6 m² de formas.

Em conformidade com VELOSO e LOPES, sobre a classificação de estacas, segundo o processo executivo, marcar C para as afirmativas Certas, E para as Erradas e, após, assinalar a alternativa que apresenta a sequência CORRETA:

(_) Estacas Strauss são classificadas como de “deslocamento”.

(_) Estacas Franki são classificadas como de “substituição”.

(_) Estacas em perfis de aço são classificadas como de “deslocamento”.

A fundação do tipo estaca hélice contínua é a fundação moldada in loco em que a perfuração é revestida integralmente, em solo, por meio de segmentos de tubos metálicos (revestimento) de 1 m a 1,5 m, que vão sendo rosqueados à medida que a perfuração é executada, e cujo revestimento é recuperado.

Marque a opção que indica as condições ideais para a execução de fundações superficiais, de acordo com as características do solo.

O elemento de fundação constituído por um conjunto de vigas que se cruzam nos pilares é denominado de

A área da forma dessa sapata isolada, desconsiderando-se o fundo, é de aproximadamente 6,24 m².

Chegou ao seu escritório de engenharia um projeto de fundações com 7 blocos de fundação nas medidas de 45cmx45cmx30cm. Os mesmos apresentavam estaca de 4m de profundidade. Sabendo que as estacas têm diâmetro de 25cm, qual a quantidade de concreto será utilizada para executar estes elementos? (Considere π=3,14).

Relativamente às fundações, o inchamento e a alteração do solo circundante se apresentam como uma desvantagem das estacas pré-moldadas. São outras desvantagens do uso destas estacas, EXCETO:

Analise o resultado de uma prova de carga sobre placa a seguir.

Dados:

- Desprezar o efeito do tamanho da fundação;

- Admitir solo com predominância de ruptura local.

Onde: σ₂₅: tensão responsável por ocasionar um recalque de 25 mm no solo e σ₁₀: tensão responsável por ocasionar um recalque de 10 mm no solo.

A tensão admissível de uma fundação direta a partir do resultado da prova de carga sobre placa é, em MPa,

Como é denominada a estrutura que é a base de sustentação de toda a construção e tem a importante função de transmitir ao terreno todo o seu peso?

Relacione os principais ensaios de campo que devem ser realizados para a elaboração de um projeto de fundações, com suas respectivas finalidades, conforme a norma ABNT NBR 6122:2019.

1. Ensaio de palheta.

2. Ensaio de placa.

3. Ensaio pressiométrico.

( ) Este ensaio tem o objetivo de caracterizar a deformabilidade e resistência do solo sob carregamento de fundações rasas.

( ) Este ensaio permite a obtenção de propriedades de resistência e tensão-deformação do material.

( ) Este ensaio é empregado na determinação da resistência ao cisalhamento, não drenada, de solos moles.

Assinale a opção que mostra a relação correta, segundo a ordem apresentada.
