Questões de Concurso sobre Projeto de fundações ou Dimensionamento.

As estacas são peças alongadas, cilíndricas ou prismáticas, que são cravadas ou confeccionadas no solo com os fins de:

I. Transmitir as cargas da estrutura a uma camada profunda e resistente.

II. Conter empuxos de terra ou de água (estacas prancha).

III. Compactar terrenos, através da vibração gerada na cravação das estacas (geralmente de madeira).

É CORRETO o que se afirma em:

No projeto de fundações, a escolha do tipo de estaca é preciso levar em conta os esforços nas fundações, bem como as características do subsolo. Analise as afirmativas sobre as características do subsolo que influenciam na escolha do tipo de estaca e identifique as corretas:

I- Argilas muito moles dificultam a execução de estacas de concreto moldadas in-situ.

II- Solos muito resistentes (compactos ou com pedregulhos) que devem ser atravessados, dificultando ou mesmo impedindo a cravação de estacas de concreto pré-moldadas.

III- Solos com matacões dificultam ou mesmo impedem o emprego de estacas cravadas de qualquer tipo.

IV- Aterros recentes (em processo de adensamento) sobre camadas moles, indicam a possibilidade de atrito negativo.

Assinale a resposta correta:

A partir dos procedimentos executivos para estacas raiz determinados pela Norma NBR 6120 – Projeto e Execução de Fundações, analise as afirmativas a seguir.

I. São moldadas in loco, armadas em todo o seu comprimento.

II. O furo é preenchido com argamassa mediante bomba de injeção.

III. Não deve ser executada em solos muito duros ou muito compactos, ou quando houver ocorrência de matacões.

Está correto o que se afirma em

De acordo com a ABNT NBR 6122 (Projeto e execução de fundações), a parcela elástica do deslocamento máximo de uma seção da estaca, decorrente da aplicação de um golpe do pilão, é denominada:

Uma sapata retangular de dimensões em planta 195 cm por 165 cm será projetada para apoiar um pilar de 60 por 30 cm, ficando o lado maior da sapata paralelo ao lado maior do pilar. Segundo a norma ABNT NBR 6118:2014 (Projeto de estruturas de concreto – procedimento), para que essa sapata seja conceituada como sapata rígida, sua altura mínima, em centímetros, deverá ser:

A estaca armada e preenchida com argamassa de cimento e areia, moldada in loco executada através de perfuração rotativa ou rotopercussiva, revestida integralmente, no trecho em solo, por um conjunto de tubos metálicos recuperáveis, é a estaca

Com relação à segurança das fundações, os estados-limite que correspondem à situações em que a estrutura deixa de satisfazer requisitos funcionais ou de durabilidade (por exemplo, recalques excessivos), são denominados estados-limite:

Considere um bloco de coroamento de uma fundação em estacas, em que são aplicadas as cargas de uma edificação através do encontro de um pilar com o referido bloco. Sabe-se que existe um carregamento vertical P e um momento M_a incidindo paralelo ao eixo a-a e perpendicular ao eixo b-b girando em sentido horário. Utilizando os dados fornecidos, calcule as cargas incidentes sobre cada uma das estacas consideradas.

Dimensões do Bloco de Coroamento:

2,20 x 1,00 x 1,00m

Estacas: 2Φ0,50m

Dados:

P carga aplicada sobre o bloco - tf;

l distância entre eixos das estacas - m; (1,20)

a comprimento do bloco - m; (2,20)

b largura do bloco – m; (1,00)

h altura do bloco – m; (1,00)

γ peso específico do solo – tf/m³ ;

φ ângulo de atrito interno do solo;

Φ diâmetro das estacas – m;

P_B peso do bloco – tf;

M_a momento aplicado na cabeça do bloco no sentido horário – tf.m;

n quantidade de estacas.

O bloco está a 1,50m de profundidade a partir do terreno natural.

Solo: Areia medianamente compacta.

Despreze as dimensões do pilar de seção quadrada e a altura útil d do bloco de coroamento.

Valores:

P = 100,00tf;

l = 1,20m;

a = 2,20m;

b = 1,00m;

h = 1,00m;

γ = 1,9t/m³;

φ = 35^o;

Φ = 0,50m;

PB = 5,50tf;

PS = 6,28tf;

M_a = 25,00tf.m;

n = 2,00;

x = l/2

Fórmulas:

P_T = P + P_B + P_S ;

Q₁ = (PT/n) - (M_a . x/Σx ²);

Q₂ = (P_T/n) + (M_a . x/Σx ²);

Σx² = 2.x² .

Assinale a opção que apresenta os corretos valores das cargas incidentes sobre cada uma das estacas consideradas (Q₁ e Q₂).

Leia os contextos abaixo:

[1] As fundações profundas são elementos que transmite a carga ao terreno pela base (resistência de ponta), por sua superfície lateral (resistência de fuste) ou por uma combinação da duas. [2] As fundações profundas são utilizadas geralmente em projetos grandes que precisam transmitir maiores cargas ao terreno e quando as camadas superficiais do solo são pobres ou fracas.

Assinale a alternativa CORRETA.

Deseja-se fazer um teste para determinar a resistência do solo, visando a construção de um galpão industrial de 5 pavimentos. Para isso, contratou-se um Laboratorista de Solos para realizar a sondagem de um terreno. As informações técnicas obtidas na sondagem embasam o projeto:

Atente para as afirmações a respeito das estacas pré-moldadas de concreto e assinale a alternativa correta.

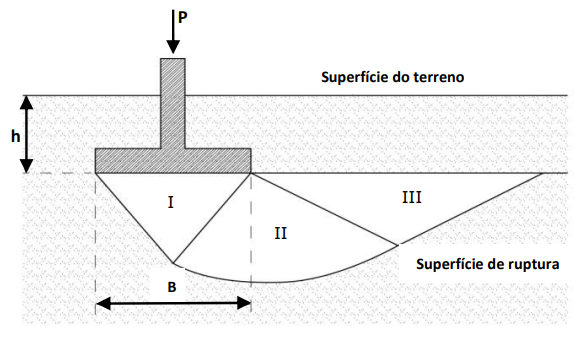

Os solos apresentam diferentes capacidades de suporte que variam segundo parâmetros que consideram a profundidade de assentamento de uma fundação, a sua geometria e dimensões, além de fatores como a coesão, consistência, granulometria e o seu peso específico. Considere uma fundação superficial em sapata quadrada, como na figura abaixo, e a partir do carregamento oriundo do pilar sobrejacente, analise a capacidade de suporte do solo homogêneo e compare as tensões nele induzidas com a sua tensão admissível de suporte. Em seguida, assinale a opção correta.

Dados:

Solo:

Silte Argiloso:

γ₁ = 20,0kN/m³;

φ = 20,0^O;

c = 10,0kN/m³;

Sapata:

P = 300,00kN;

B = 2,00m;

h = 1,80m;

Fórmulas:

P₁ = 0,3.P - peso próprio da sapata (kN);

σ_F = (P + P₁)/B² - tensão de contato induzida pela sapata no solo - kN/m²;

σ_S = c.N_C.ν_C + γ₁.h.N_h.ν_h + γ₁.B.N_B.ν_B – tensão de suporte do solo ao nível de assentamento (kN/m²).

Valores dos Coeficientes:

Nos projetos de fundações, entende-se por sapata corrida

A simbologia apresentada abaixo, retirada da Norma Técnica de Projeto e Execução de Fundações, representa

_

Fonte: ABNT

Para uma sapata sob uma carga N, com uma excentricidade e (distância entre o ponto de aplicação da carga e o centro de gravidade da seção), em uma direção e de pequeno valor, a distribuição de tensões no solo é somente de compressão e tem a forma:

Sabe-se que o terreno tem como vizinhos, de um lado, um depósito de dois andares com estrutura precária em fundação direta e, de outro lado, uma construção do século 19 também em fundação direta. Portanto, a fundação mais adequada para o edifício de 14 andares é:

Um dos elementos utilizados para fundações de pilares pré-fabricados é o cálice de fundação. Nesses elementos, a transferência de esforços do pilar para a fundação se dá pelo comprimento de embutimento do pilar no cálice. Para um pilar com altura da seção transversal h, submetido a esforço de tração, o comprimento mínimo de embutimento é:

Sapatas são estruturas utilizadas para transmitir ao terreno as cargas da estrutura. Considere uma sapata rígida em concreto armado C25 de base quadrada, que será executada para transmitir a carga de um pilar com seção transversal quadrada de lado 0,25 m. Considere a carga total de cálculo para dimensionamento a ser transmitida ao solo de 1250 kN, cuja pressão admissível é de 200kN/m². Considerando os aspectos técnicos e econômicos, o lado e a altura da base da sapata, em metros, devem ser, respectivamente:

A espessura da fundação abaixo da base do pilar, no caso do cálice de fundação, não pode ser inferior a:

Sobre a capacidade de carga de fundações superficiais e seus modos de ruptura, marcar C para as afirmativas Certas, E para as Erradas e, após, assinalar a alternativa que apresenta a sequência CORRETA:

( ) A chamada ruptura generalizada ocorre em solos mais deformáveis, como areias fofas e argilas moles.

( ) A ruptura por puncionamento é caracterizada por um mecanismo de difícil observação.

( ) A ruptura localizada representa um tipo de modelo de transição.
