Questões de Concurso sobre Projeto de fundações ou Dimensionamento.

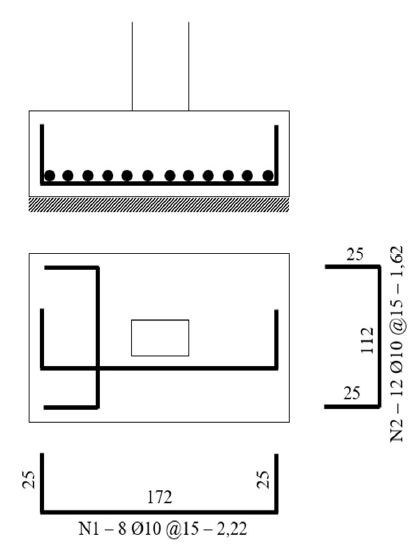

Calcule o número de varas de 12m, sem considerar perdas no corte das barras de ferro, necessário para armar as 3 sapatas, segundo o detalhamento a seguir:

S1=S3=S8 (180x120x50)

Assinale a alternativa que indique o cálculo correto.

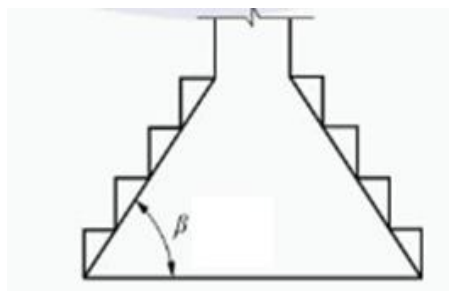

Analise a figura abaixo para responder à questão 25.

Os blocos de fundação devem ser dimensionados de tal maneira que o ângulo $\beta$ indicado na figura seja maior ou igual a

As estacas tipo Strauss surgiram inicialmente devido a algumas desvantagens verificadas no processo de cravação observadas no uso de estacas pré-moldadas cravadas por percussão. Nesse sentido, são vantagens do uso de estacas do tipo Strauss:

I. Montagem do equipamento em terrenos de pequenas dimensões.

lI. Utilização mesmo em argilas muito moles saturadas.

IlI. Ausência se vibrações e trepidações nas circunvizinhanças.

Está(ão) CORRETA(S):

O lastro de concreto não estrutural deve ser executado para partes de fundações em contato com o solo nas:

Não é uma ação variável especial considerada nos projetos e dimensionamento das fundações:

No projeto e execução de fundações é importante o conhecimento de termos e respectivas definições.

Sendo assim, a medida da penetração permanente de uma estaca, causada pela aplicação de um golpe de martelo ou pilão, sempre relacionada com a energia de cravação, é denominada:

A dimensão (a) da base de uma sapata quadrada isolada, para suportar uma carga majorada igual 1.600 kN em um solo com uma taxa admissível ᵹ Igual a 0,4 Mpa é:

A ABNT NBR 6122:2019 intitulada “Projeto e execução de fundações” apresenta a definição abaixo:

“Medida da penetração permanente de uma estaca, causada pela aplicação de um golpe de martelo ou pilão, sempre relacionada com a energia de cravação. Dada a sua pequena grandeza, em geral é medida para uma série de dez golpes”.

A definição acima corresponde ao termo:

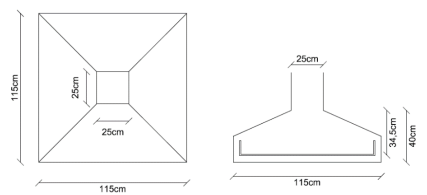

Uma sapata isolada apresenta as seguintes características:

Sendo P = 300KN, barras de aço CA-50 e concreto com FCK = 25Mpa, a armadura necessária para resistir os esforços de tração na sapata, calculada através do Método das Bielas, é de aproximadamente:

Analise as afirmativas a seguir:

I. Uma fundação profunda transmite a carga ao terreno pela base (resistência de ponta), por sua superfície lateral (resistência de fuste) ou por uma combinação das duas. Ela está assente em profundidade superior ao dobro de sua menor dimensão em planta, e no mínimo 3 metros, salvo justificativa.

II. Um bloco é um elemento de fundação superficial de concreto, dimensionado de modo que as tensões de tração nele produzidas possam ser resistidas pelo concreto apenas com o uso de armadura. Um bloco deve ter suas faces verticais e apresentar em planta seção triangular ou perpendicular à base do eixo da mediatriz.

III. A sapata é um elemento de fundação superficial de concreto armado, dimensionado de modo que as tensões de tração nele produzidas não sejam resistidas pelo concreto, mas sim pelo emprego da armadura. A sapata pode possuir espessura constante ou variável, sendo sua base em planta normalmente quadrada, retangular ou trapezoidal.

Marque a alternativa CORRETA:

Analise as afirmativas a seguir:

I. A sapata associada (ou radier parcial) é uma sapata comum a vários pilares, cujos centros, em planta, estão situados em um mesmo alinhamento. A disposição dessa sapata permite a redução da curvatura média da armadura central da fundação, efeito esse que pode ser potencializado com o uso de argamassa colante e areia galvanizada em proporção de 1:5.

II. Considera-se de especial interesse, não só para o controle da obra em si como também para o progresso da técnica e da melhoria dos conhecimentos obtidos sob condições reais, a observação das obras mediante instrumentação adequada no que se refere ao comportamento de suas fundações, bem como à interação estrutura-solo. Tal exigência é vedada nos casos em que se julgue necessária a verificação do desempenho de obras fundadas sob condições especiais, sejam elas quais forem.

III. Em uma fundação, as estacas de madeira podem ser emendadas, desde que elas resistam a todas as solicitações que possam ocorrer durante o manuseio, cravação e trabalho da estaca. As emendas podem ser feitas por sambladuras, por anel metálico, por talas de junção ou qualquer outro processo que tolhe a integridade da estaca.

Marque a alternativa CORRETA:

Blocos são estruturas de volume usadas para transmitir às estacas e aos tubulões as cargas de fundação, podendo ser considerados rígidos ou flexíveis por critério análogo ao definido para sapatas.

Nesse sentido, o comportamento estrutural de blocos rígidos caracteriza-se, EXCETO, por

Considerando fundações profundas, indique a alternativa CORRETA.

Quando o engenheiro civil estiver tratando de solicitações obtidas de combinação de ações, para fins de dimensionamento de fundações nas quais o vento é a ação variável principal, os valores da tensão admissível de sapatas e tubulões e as cargas admissíveis em estacas podem ser majorados em até

A estaca hélice contínua monitorada trata-se de uma estaca de concreto moldada in loco, executada mediante a introdução, por rotação, de um trado helicoidal contínuo no terreno e injeção de concreto pela própria haste central do trado simultaneamente com a sua retirada, sendo que a armadura é introduzida após a concretagem da estaca. A execução da estaca é monitorada através de um medidor digital.

Avalie as afirmações abaixo e assinale a alternativa que corresponde a um item NÃO monitorado durante a execução da estaca hélice

Informe se é verdadeiro (V) ou falso (F) o que se afirma sobre solos.

( ) Sapatas flexíveis são fundações sujeitas a pequenas cargas e sua adoção se dá, dentre outros fatores, a resistência do solo.

( ) Sapatas rígidas são elementos de fundações em terrenos que possuem boa resistência em camadas próximas da superfície.

( ) Devem ser analisados aspectos para a escolha da fundação a ser adotada em um projeto, tais como: o tipo de material que compõe a superestrutura, por exemplo, concreto armado ou protendido, estrutura pré-fabricada.

( ) O estudo da necessidade de proteção dos edifícios vizinhos é uma condicionante dispensável para a escolha do tipo de fundação a adotar para o empreendimento.

De acordo com as afirmações a sequência correta é

Analise as afirmativas a seguir:

I. Na fundação superficial (também conhecida como rasa ou direta), a carga é transmitida ao terreno, predominantemente pelas pressões distribuídas sob a base da fundação, e a profundidade de assentamento em relação ao terreno adjacente é inferior a duas vezes a menor dimensão da fundação. Incluem-se neste tipo de fundação as sapatas, os blocos, os radier, as sapatas associadas, as vigas de fundação e as sapatas corridas.

II. A estaca tipo Franki é um tipo de fundação profunda caracterizada por ter uma base alargada, obtida introduzindo-se no terreno uma certa quantidade de material granular ou concreto, por meio de golpes de um pilão. O fuste pode ser moldado no terreno com revestimento perdido ou não ou ser constituído por um elemento pré-moldado.

III. Independentemente da extensão dos ensaios preliminares que tenham sido realizados em uma fundação, devem ser feitas investigações adicionais sempre que, em qualquer etapa da execução da obra, for constatada uma diferença entre as condições locais e as indicações fornecidas por aqueles ensaios preliminares, de tal sorte que as divergências sejam completamente omitidas. Em decorrência da interdependência que há entre as características do maciço investigado e o projeto estrutural, é recomendável que as investigações não sejam acompanhadas pelos responsáveis que executarão o projeto estrutural e o de fundação, evitando, assim, qualquer interferência indevida nos resultados.

Marque a alternativa CORRETA:

Analise as afirmativas a seguir:

I. Um radier é um elemento de fundação superficial que abrange todos os pilares da obra ou carregamentos distribuídos (por exemplo: tanques, depósitos, silos etc.). Sua função é produzir cortes irregulares na fundação, deixando cantos denteados e aumentando, assim, a superfície de inflexão da camada superior da obra.

II. À luz da norma ABNT NBR 6122, que trata do projeto e execução de fundações, sempre que o vulto da obra ou a natureza do subsolo exigir, devem ser realizadas sondagens especiais de reconhecimento, poços ou trincheiras de inspeção, para permitir a retirada de amostras indeformadas a serem submetidas aos ensaios de laboratório julgados necessários.

III. Quando inteiramente enterradas em terreno natural, independentemente da situação do lençol d’água, as estacas de aço de uma fundação dispensam tratamento especial. Havendo, porém, trecho desenterrado ou imerso em aterro com materiais capazes de atacar o aço, é desaconselhável a proteção deste trecho, seja através de um encamisamento de concreto, com pintura, com proteção catódica etc.

Marque a alternativa CORRETA:

A grandeza fundamental para o projeto de fundações rasas é a tensão admissível, se o projeto for feito considerando fator de segurança global e valores característicos, ou a tensão resistente de cálculo, quando for feito considerando coeficientes de ponderação e valores de cálculo. Essas tensões devem satisfazer simultaneamente aos Estados Limites Últimos (ELU) e de Serviço (ELS), para cada elemento isolado de fundação, bem como para o conjunto. Para a fixação da tensão admissível ou tensão resistente de cálculo de qualquer elemento de fundação sobre rocha, deve-se considerar as seguintes descontinuidades, EXCETO:

As fundações são estruturas realizadas em obras com a finalidade de transmitir as cargas da edificação para o solo. Esses elementos estruturais devem seguir alguns critérios em seu dimensionamento para que tudo ocorra como o planejado. No caso de galpões, torres de linha de transmissão, silos, torres eólicas, dentre outras, onde o vento é a ação variável principal, os valores de tensão admissível de sapatas e tubulões e cargas admissíveis em estacas podem ser majorados. Marque abaixo o item correto com relação à margem de majoração aplicada para esse tipo de edificação.
