Questões de Concurso sobre Projeto de fundações ou Dimensionamento.

Para o projeto de fundações de uma obra, considere a execução de tubulões a céu aberto e os dados a seguir:

− Tensão admissível do solo: 0,30 MPa;

− Pilar (P₁) de dimensões 40 x 400 cm;

− Carregamento do Pilar (P₁) 3000 kN.

A solução mais adequada em tubulão a céu aberto para um pilar (P₁) é o emprego de

Considere o projeto de fundações de um novo empreendimento imobiliário onde pretende-se fazer uso de tubulações a céu aberto. Para tanto, dentre os requisitos para o dimensionamento da base, os tubulões devem ser dimensionados de maneira que as bases não tenham alturas superiores a

Nos projetos e execução de fundações as ações variáveis efêmeras (ou transitórias, ou de curta duração) são ações variáveis que atuam por curtos intervalos de tempo, tendo duração máxima de

Fundações diretas são aquelas que transferem as cargas para camadas de solo capazes de suportá-las, sem deformar-se exageradamente. Fundações diretas podem ser subdividas em:

Para uma sapata isolada sob flexão oblíqua, pede-se a verificação das excentricidades e_x e e_y Foram dados a força normal N=1,0 MN, M_x= 250 kN.m e M_y= 200 kN.m, e assim a resposta seria:

Sobre a execução de fundações rasas e profundas, e conforme a NBR 6122:2022 - Projeto e Execução de Fundações, analise as afirmativas abaixo e assinale a opção correta.

I- O bloco é um elemento de fundação rasa de concreto dimensionado de modo que as tensões de tração nele resultantes sejam resistidas pelo material, sem necessidade de armadura.

lI- A estaca raiz é um tipo de fundação profunda perfurada com Irado manual, preenchida com concreto, com comprimento mínimo' de 3,0 m, utilizada para pequenas construções, com cargas limitadas a 100 kN.

III- O repique é a parcela elástica da penetração máxima de uma estaca, decorrente da aplicação de um golpe de martelo ou pilão.

IV- A viga alavanca é um elemento estrutural que recebe as cargas de um ou dois pilares e é dimensionada de modo a transmiti-las centradas às fundações.

Dentre as soluções de fundações profundas, a estaca Franki é a mais recomendada para solos com predominância de matacões.

Nos projetos de execução de fundações, na escavação para execução de bloco sobre estacas com auxílio de máquinas (retroescavadeiras ou similar), devem ser observadas as seguintes condições:

I. Todas as estacas dos blocos assim escavados devem ser rigorosamente inspecionadas após as escavações, no intuito de serem avaliadas quanto à integridade estrutural.

II. Caso a inspeção lance alguma dúvida quanto à integridade estrutural de alguma estaca, esta deve ser reavaliada.

III. As caçambas (conchas) dos equipamentos utilizados para tal operação não podem possuir largura superior a 50% do espaço disponível entre as estacas do bloco a ser escavado.

Está correto o que se afirma em:

No que tange às considerações da ABNT NBR 6489/2019 – Solo: Prova de carga estática em fundação direta, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.

( ) A prova de carga estática em fundação direta consiste em um método de ensaio onde são aplicados esforços estáticos axiais de compressão à placa e registrados os deslocamentos correspondentes.

( ) Tanto no ensaio com carregamento lento quanto no ensaio com carregamento rápido, o carregamento deve ser executado em estágios iguais e sucessivos, variando entre um tipo e outro o valor da carga aplicada e o tempo de permanência.

( ) A placa para aplicação das cargas ao solo deve ter rigidez equivalente à da fundação prevista, devendo, portanto, ser de concreto armado ou aço.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

No caso de camadas superficiais fracas, como por exemplo areia fofa, uma estaca não deve ser cravada imediatamente ao lado de outra executada recentemente.

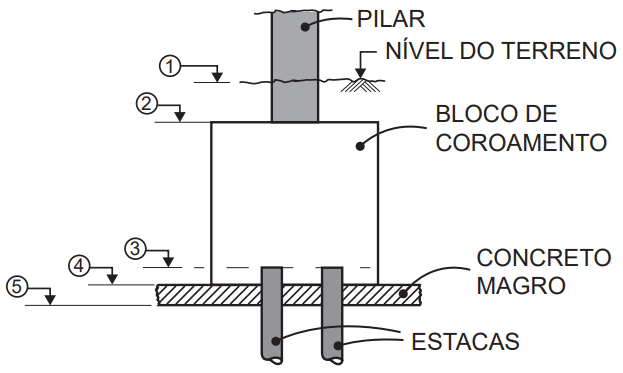

Em uma obra de fundações, o técnico solicitou que sua equipe verificasse o nível da cota de arrasamento, tendo apresentado o seguinte desenho:

Pelo desenho esquematizado, ele estava se referindo ao nível indicado pelo número

Uma estaca cilíndrica com diâmetro de 40 cm e comprimento total de 20 m é cravada em um solo argiloso. Sabe-se que a resistência lateral unitária varia de acordo com a expressão

$\tau (z)=1,6.\frac{kPa}{m}.z$

em que 𝑧 é a profundidade ao longo da estaca em metros. Além disso, a resistência de ponta unitária vale 300 kPa e a estaca pesa 60 kN. Assim, admitindo $\pi$ = 3, a máxima carga estática que pode ser aplicada a essa estaca, desconsiderando possíveis fatores de segurança é de

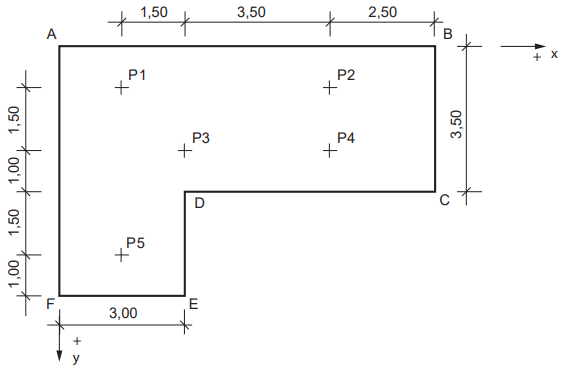

Observe o croqui a seguir, que representa o gabarito ABCDEFA de uma obra. Para marcar no gabarito os centros geométricos das fundações, foram criados os eixos x e y, a partir do ponto A.

Considere os seguintes dados:

• Todos os vértices do gabarito têm ângulo reto;

• As distâncias estão em metros;

• Os pontos P1, P2, P3, P4 e P5 são centros geométricos das fundações a serem marcadas;

• Os eixos x e y estão marcados sobre o gabarito, nos lados AB e AF, respectivamente, formando pares coordenados (x,y) nos centros das fundações, sendo a origem no ponto A, a partir do qual são formados os pontos representados como P(x,y).

Nessas condições, as marcações x e y das fundações P1, P2, P3, P4 e P5 serão:

Nos projetos de fundações, a prova de carga direta sobre o terreno, com o objetivo de caracterizar a deformabilidade e resistência do solo sob carregamento de fundações rasas denomina-se ensaio

Acerca do tema Fundações, considere as definições a seguir:

1.Parcela elástica da penetração máxima de uma estaca, decorrente da aplicação de um golpe do martelo ou pilão.

2.Medida da penetração permanente de uma estaca, causada pela aplicação de um golpe de martelo ou pilão, sempre relacionada com a energia de cravação. Pode-se afirmar que as definições 1 e 2 referem-se respectivamente a:

Para se proceder ao tratamento de fundações de barragem de rejeitos construídas sobre terrenos permeáveis, devem ser considerados a execução de cortinas de injeções, tapetes drenantes e poços de alívio.

O elemento de fundação que são cravados no solo, servindo de base para a instalação dos blocos de concreto que sustentarão os pilares de uma obra chamam-se:

Analise as afirmações a seguir acerca de fundações e responda conforme orientado:

I. Uma fundação é solicitada por carga excêntrica quando estiver submetida a qualquer composição de forças que incluam ou gerem momentos na fundação.

II. A cota de apoio de uma fundação deve ser tal que assegure que a capacidade de suporte do solo de apoio não seja influenciada pelas variações sazonais de clima ou por alterações de umidade.

III. No dimensionamento de fundações as equações dinâmicas, baseadas na nega ou no repique elástico, visam principalmente assegurar a homogeneidade das estacas cravadas.

Dentre as afirmações anteriores, quais estão CORRETAS?

No dimensionamento de fundações eventualmente pode-se considerar o alívio de cargas devido a vigas alavanca, sendo que para esta situação a fundação deve ser dimensionada considerando-se:

Nos projetos e execução de fundações, os blocos de estacas não alinhadas devem ter os esforços nas estacas verificados, aceitando-se, sem correção ou reforço, um acréscimo, na carga axial de cálculo da estaca, de até
