Questões de Concurso sobre Projeto de fundações ou Dimensionamento.

Sobre os procedimentos executivos das fundações rasas (direta ou superficial), analise as proposições abaixo.

I. Para a escavação das cavas em solo, caso se utilizem equipamentos mecânicos, a profundidade de escavação com esses equipamentos deve ser paralisada a no mínimo 30 cm da cota de assentamento prevista, sendo a parcela final removida manualmente.

II. Caso haja necessidade de aprofundar a cava da sapata, a diferença entre cota de assentamento prevista e cota “de obra” pode ser eliminada com preenchimento de concreto não estrutural até a cota prevista.

III. O fundo da cava deve ser regularizado com lastro de concreto estrutural, em espessura máxima de 3,5 cm. A superfície final deve resultar plana e horizontal.

É correto o que se afirma em

Sobre o projeto e dimensionamento de elementos de fundação em uma edificação analise as afirmações a seguir e responda conforme orientado:

I.As estacas executadas em solos sujeitos à erosão, imersas em solos muito moles ou que tiverem sua cota de arrasamento acima do nível do terreno, devem ser verificadas quanto aos efeitos de segunda ordem.

II.Nas divisas com terrenos vizinhos, salvo quando a fundação for assente sobre rocha, a profundidade de apoio não pode ser inferior a 1,0 m. Em casos de obras cujas sapatas ou blocos tenham, em sua maioria, dimensões inferiores a 0,50 m, essa profundidade mínima pode ser reduzida.

III.Em planta, as sapatas isoladas ou os blocos não podem ter dimensões inferiores a 60 cm.

Dentre as afirmativas anteriores, quais estão CORRETAS?

O projeto de fundação deve assegurar que as fundações apresentem segurança contra:

1. Estados Limites Últimos (ELU): associados a colapso parcial ou total da obra.
2. Estados Limites de Serviço (ELS): associados a deformações, fissuras e vibrações que comprometem o uso da obra.

Assinale a alternativa que NÃO é considerado um ELU.

No cálculo das fundações de uma escola pública de dois pavimentos, o engenheiro responsável pelo dimensionamento das fundações deve estar atento às ações variáveis efêmeras ou transitórias. Essas ações atuam por curtos intervalos de tempo e com baixa frequência, ou seja, duração máxima de

Sobre fundação profunda, marque a alternativa INCORRETA em vista aos conceitos já estabelecidos:

Durante a execução de uma obra, o engenheiro requisita à sua equipe que limpe bem o bloco estrutural que irá transferir a carga dos pilares para os elementos da fundação profunda. Dessa maneira, é correto afirmar que o profissional da engenharia civil está preocupado com

Desconsiderando-se a base retangular, seria necessário somente 1 m² de formas.

Caso fossem 7 sapatas iguais a essa, no total, necessitar-se-ia de 16,8 m³ de concreto para a base retangular, sem preencher o tronco da pirâmide.

Uma casa deve ser construída em solo de alta capacidade geotécnica e com fundação direta. As cargas estruturais da casa são baixas. Qual melhor fundação?

A sapata, calculada como rígida, mais econômica assentada em solo cuja tensão admissível é de 0,25 MPa para um pilar de 30x30cm e carga de 2000 kN terá forma

A figura abaixo mostra um elemento de fundação em concreto armado.

O principal tipo de esforço resistido por esse elemento é o de

Uma das etapas mais importantes da Engenharia de Fundações é a definição do elemento estrutural a ser empregado em um projeto geotécnico. A fundação pode ser rasa ou profunda, em seus mais variados processos executivos. Nesta fase é primordial que se tenha o conhecimento de alguns elementos para que se possa fazer a opção técnica e economicamente adequada para determinada obra. Sobre este tema, leia atentamente as alternativas a seguir:

I. Para se fazer um pré-dimensionamento das fundações muitas vezes á necessário proceder com uma estimativa das cargas dos pilares, em função das características e da atividade fim da construção. Em geral os pilares de canto são os menos carregados, enquanto os centrais são os mais carregados, em razão da menor contribuição das áreas de influência nesses pilares. Dessa forma e adotando a tensão média típica (σtip) de 12 kN/m2 por pavimento, para estruturas de concreto armado destinadas a moradias e escritórios, determinam-se as cargas nos pilares.

II. Em caso de paredes de edificações térreas ou de dois pavimentos executadas em alvenaria estrutural, desde que haja presença de cargas concentradas de pilares, o carregamento é considerado distribuído linearmente ao longo da parede, permitindo o emprego de sapata corrida. De forma simplificada, as cargas distribuídas da parede que incidem na sapata corrida em residências térreas são da ordem de 20 kN/m e naquelas de dois pavimentos (sobrados) são de 40 kN/m.

III. Inicialmente, deve-se analisar o emprego de fundações rasas (sapatas e radiers econômicos), por serem um elemento de fundação que requer, em geral, menos escavações e volumes de concreto e aço. Para isso deve-se analisar a capacidade de suporte do terreno (compacidade ou consistência), além de avaliar a colapsibilidade em função do aumento do teor de umidade.

IV. Para o caso do emprego de estacas deve-se definir o diâmetro da estaca com base na carga do pilar e consequentemente o valor da tensão de compressão a que o elemento de fundação estará submetido, do ponto de vista estrutural. É indicado que um bloco de coroamento seja composto por, no mínimo, três estacas em geometria triangular; desta forma, tem-se rigidez nas duas direções. Para que esta situação ocorra, deve-se determinar a carga média majorada dos pilares em função do peso próprio do bloco (acréscimo de 10 %), e dividir esse valor por três. Utilizando-se essa condição, resultarão, para situações de pilares com carga mínima, blocos de uma ou duas estacas, enquanto, nos pilares de carga máxima, a quantidade de estacas se situará entre cinco e oito.

A sequência de afirmativas corretas é:

Sobre os elementos de fundação, assinale a definição CORRETA:

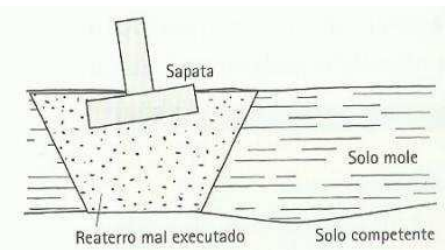

Na figura, a seguir, observa-se que as sapatas foram apoiadas sobre um solo substituído não apropriado. Trata-se de uma situação frequente, na qual a presença de solos moles exige a substituição de solo para a execução das sapatas.

Fonte: (MILITITISKY et al., 2013, página 108)

Considerando-se essa situação, é CORRETO o que se afirma em:

As fundações rasas possuem sapata isolada corrida associada alavancada, a respeito dessas sapatas marque verdadeiro (V) ou falso (F):

( )Sapata corrida: Sapata sujeita à ação de uma carga distribuída linearmente ou de pilares ao longo de um mesmo alinhamento.

( )Sapata associada: Sapata comum a mais de um pilar.

( )Sapata alavancada: Elemento de fundação utilizado quando não é possível fazer com que o centro de gravidade da sapata coincida com o do pilar

( )Sapata isolada: Elemento de fundação constituído por um conjunto de vigas que se cruzam nos pilares.

Assinale a alternativa que apresenta a sequência CORRETA:

A análise de interação fundação-estrutura não é obrigatória no seguinte caso:

O Dimensionamento de fundações profundas foi abordado por Urbano Rodriguez Alonso em seu livro publicado pela editora Blucher. Sobre o tema, leia atentamente as alternativas a seguir:

I. A capacidade de carga de uma estaca é obtida como o menor dos dois valores: (a) resistência estrutural do material da estaca; (b) resistência do solo que lhe dá suporte.

II. Se a estaca estiver submetida apenas a cargas de compressão que lhe imponham tensões médias inferiores a 15 MPa, não haverá necessidade de armá-la, a não ser que o processo executivo exija alguma armadura.

III. O dimensionamento do trecho comprimido da estaca com tensão superior a 15 MPa ou de qualquer outro segmento da mesma, sujeito a outros esforços (tração, flexão, torção ou cortante), deverá ser feito de acordo com o disposto na norma NBR 6118.

IV. Segundo a NBR 6122, quando as estacas ou tubulões forem submetidos as cargas de compressão e tiverem sua cota de arrasamento acima do nível do terreno, levada em conta a eventual erosão, ou atravessarem solos moles, devem ser verificadas à flambagem.

A sequência das afirmativas corretas é:

O radier é um tipo de fundação comumente usada em construções leves, como no caso do steel frame. A expressão radier pode ser usada quando uma fundação superficial associada recebe todos os pilares da obra (radier geral) ou quando recebe apenas parte dos pilares da obra (radier parcial). Com relação a esse tipo de fundação, analisar os itens abaixo:

I. O radier pode ser usado quando as áreas das sapatas se aproximam umas das outras ou mesmo se interpenetram (em consequência de cargas elevadas nos pilares e/ou de tensões de trabalho baixas).

II. Quando a área total das sapatas for maior que 1/3 da área da construção, deve-se adotar o radier.

III. Quando o radier é adotado como rígido, as pressões de contato são determinadas somente a partir da resultante do carregamento.

IV. O cálculo pela área de influência dos pilares é geralmente aplicado em radiers de rigidez relativa média.

Estão CORRETOS:

Em construção civil as fundações servem de suporte para toda a edificação, sendo responsáveis por transmitir as cargas atuantes na edificação para o solo. Acerca das fundações, pode-se afirmar que:

Com relação à execução de fundações rasas, trata-se de um procedimento correto:
