Questões de Concurso sobre Característica torque-escorregamento-corrente

Considere um motor de indução trifásico de rotor bobinado com 4 polos alimentado por uma fonte de 50 Hz.

Sabendo-se que a rotação desse motor é de 1455 rpm, o seu escorregamento é

Um motor de indução trifásico de 10 CV, 2 polos, 60Hz, 380V (tensão de linha), conectado em Y, possui um escorregamento a plena carga de 2%. A velocidade mecânica do rotor e a frequência das correntes rotóricas são, respectivamente:

Em um motor elétrico de indução, o escorregamento é a diferença entre a velocidade do campo girante e a velocidade do rotor, expressa em porcentagem. No instante de partida, o escorregamento é zero, pois o rotor encontra-se parado.

As curvas da figura relacionam "Corrente (I/In) e Conjugado(C/Cn)" (eixo Y) e "RPM" (eixo X) de um motor trifásico de indução. Considerando que a partida do motor é Estrela-Triângulo e a linha tracejada indica a velocidade do motor em regime permanente, determinar a relação (I/In) aproximada de regime permanente do motor.

Assinale a alternativa CORRETA:

Um motor de indução trifásico de 320 V, 60 Hz e 12 polos roda a velocidade de 19 π rad/s.

Um motor de indução trifásico bobinado, com rotor ligado em estrela, possui escorregamento de 4% em suas condições nominais. Sua resistência do rotor por fase é 0,2 $\Omega$. Mantendo-se a tensão terminal e o torque de saída do motor constantes, o valor da resistência, em $\Omega$ , que deverá ser adicionada ao circuito do rotor, de modo que o escorregamento seja de 10%, é

Um motor trifásico 220 Vrms, operando em frequência de 60 Hz, possui velocidade síncrona de 1.800 rpm e velocidade medida no eixo de 1755 rpm. O escorregamento, em porcentagem, desse motor é

Assinale a alternativa que apresenta o valor correto do escorregamento de um motor de quatro polos, 60 Hz, que gira a uma velocidade de 1730 rpm.

Um motor de indução trifásico, de seis polos, ligado em estrela, possui tensão de alimentação de 220 V, 60 Hz e potência de 2 kW.

Para um escorregamento de 1%, qual será a velocidade de rotação do eixo do motor?

Um motor de indução trifásico de 380 V, 25 HP, quatro polos, 60 Hz e ligado em estrela, tem velocidade do rotor com carga nominal de 1710 rpm. A velocidade síncrona e o escorregamento a plena carga desse motor são, respectivamente:

Um engenheiro projetista será o responsável por dimensionar um motor de geração de energia de uma hidrelétrica. O motor possui uma frequência de operação de 60 Hz, e o máximo de rendimento na velocidade síncrona é de aproximadamente 100 RPM com escorregamento de 4%.

O número de polos e a velocidade no eixo do motor, em RPM, são, respectivamente:

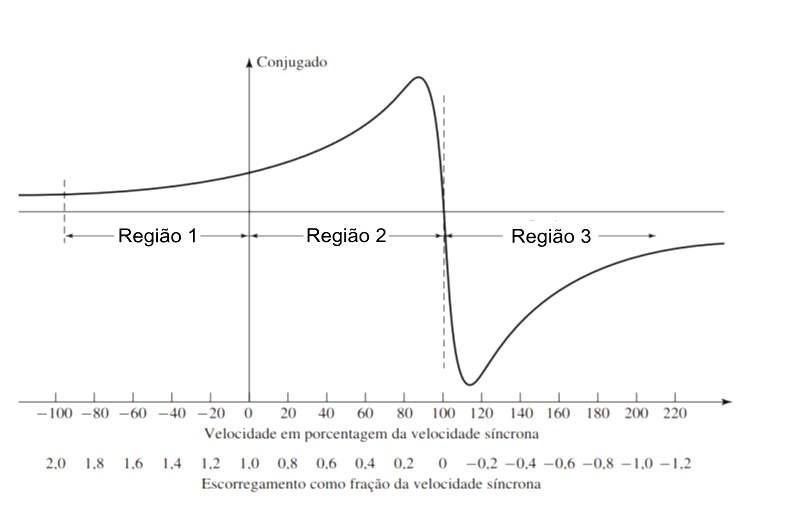

A Figura 5 mostra a curva de conjugado versus escorregamento de uma máquina de indução. Assinale a alternativa que descreve corretamente as três regiões enumeradas nesta figura.

Figura 5

O escorregamento de um motor de indução de quatro polos, alimentado por uma fonte de tensão em 60 Hz é de 2%. A rotação em rpm deste motor é

Em relação à classificação dos motores de gaiola, um motor cujas características são de um conjugado de partida alto, corrente de partida normal, baixo escorregamento e com previsão para utilização de partida estrela-triângulo refere-se à categoria

Um motor de indução trifásico de 6 polos e 60 Hz está operando em Δ com uma potência de entrada de 16 kW e uma corrente de terminal de 20,1 A. A resistência do enrolamento do estator é 0,5 Ω\fase. Sabendo que o escorregamento é de 2,5% a velocidade do motor ras\s e em RPM é igual a

Um motor trifásico de indução de 10 CV, 220 V, 60 Hz instalado em empreendimento comercial em São Paulo aciona uma bomba de recalque na rotação de 1.164 rpm. O número de polos e o escorregamento percentual do motor são respectivamente:

Um motor de indução de 6 polos é alimentado em 50 Hz e a sua velocidade de rotação é de 940 rpm. Nessa situação, o escorregamento é, em %, de

Considere um motor de indução de 4 polos, conectado a uma rede de 60Hz, com escorregamento de 5%, sabendo que este possui na sua placa de especificações a informação de potência igual a 2.20kW e rendimento de 80%. Assinale a alternativa que contém a velocidade de rotação do eixo do motor e a potência elétrica consumida pelo motor, respectivamente.
