Questões de Concurso sobre Característica torque-escorregamento-corrente

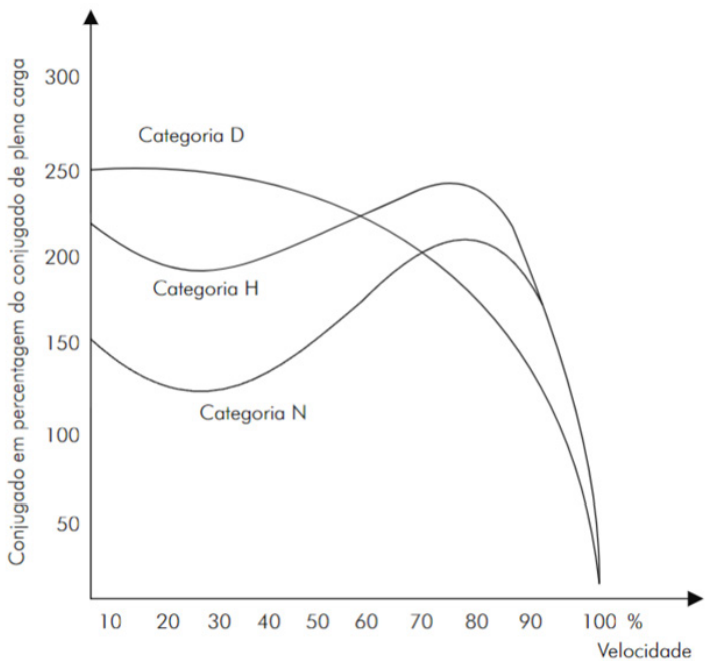

Observe as curvas demonstradas na figura a seguir.

Sobre os motores de indução trifásicos com rotor em gaiola NBR 7094 em relação as categorias D, H e N, é correto afirmar que

O escorregamento de motores elétricos de indução assíncrona pode ser definido como o valor percentual da diferença entre a velocidade de rotação medida no rotor de um motor e a sua velocidade de rotação síncrona (velocidade do campo girante no estator).

Um motor elétrico de indução assíncrona, de 4 polos, é alimentado com uma tensão de 220V em uma frequência de 60Hz. O escorregamento desse motor é de 3%. Pode-se dizer que esse motor tem velocidade de rotação do rotor de:

Um motor de indução trifásico de 100kW, 60 Hz, 6 polos gira com um escorregamento de 2%.

Nesta condição, qual a velocidade de giro do motor (rpm)?

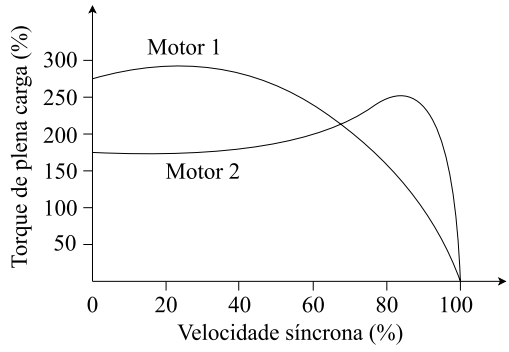

Com relação às curvas torque versus velocidade, ilustradas na figura abaixo, que correspondem a dois motores assíncronos de gaiola trifásicos de N polos que possuem potências, tensões e frequências nominais idênticas, é INCORRETO afirmar que:

O motor de indução polifásico apresenta um escorregamento que é a diferença das velocidades de

O escorregamento é uma característica intrínseca aos motores:

Um motor de indução trifásico, 20cv, 440V, 60Hz e 6 polos, está trabalhando com um escorregamento (s) de 5%. Nessas condições a velocidades do campo magnético girante e a velocidade no eixo do motor, ambas em rpm, serão, respectivamente,

Um motor de indução de 4 polos e 60Hz é utilizado para movimentar um misturador de substâncias em um parque industrial. Considerando que o motor é alimentado com tensões nominais e opera com escorregamento de 5%, os valores da velocidade mecânica da máquina (em RPM) e da frequência das correntes (em Hz) que fluem através dos condutores do rotor, respectivamente, são:

Considere as afirmativas abaixo, atribuindo V para a(s) verdadeira(s) e F para a(s) falsa(s):

( ) Um chuveiro de potência igual a 5,4 kW, ligado e alimentado em 127 volts em um período de tempo igual a 15 minutos, consumirá mais energia elétrica do que se ele fosse ligado e alimentado em 220 volts para o mesmo período de tempo.

( ) Um motor de indução monofásico necessita de um capacitor para iniciar seu funcionamento de rotação do rotor.

( ) A correção de fator de potência de uma instalação elétrica pode ser realizada apenas com a instalação de capacitor(es) em paralelo com a carga.

( ) Escorregamento é uma característica dos motores síncronos de indução.

Assinale a sequência CORRETA:

Uma máquina-ferramenta utiliza um motor elétrico monofásico que possui seis polos e que atende uma potência de 10 CV. O motor é ligado em uma fonte de energia de corrente alternada que fornece 220 V-rms, em 60 Hz. Quando aplicada a carga máxima na máquina, o motor apresenta um escorregamento igual a 4,5%. Nessas condições, o motor atinge uma velocidade angular de

Considere um motor de indução trifásico de rotor bobinado com 4 polos alimentado por uma fonte de 60 Hz e escorregamento de 0,02.

A rotação desse motor é de

Três motores operam em certas velocidades nominais (em RPM), de acordo com a quantidade de polos e da frequência de operação, como segue:

Motor 1: frequência de 80 Hz e 6 polos

Motor 2: frequência de 60 Hz e 4 polos

Motor 3: frequência de 40 Hz e 2 polos

Considere que o escorregamento é o mesmo para todos os motores e assinale a alternativa correta.

Um motor de indução de 4 polos possui uma frequência de rotor igual a 900 rpm.

Sabendo que a frequência da fonte é de 50 Hertz, o escorregamento desse motor é de

Um motor de indução trifásico possui 2 polos e opera na frequência de 60 Hz. Sabendo que a velocidade medida no rotor da máquina durante sua operação foi de 3540 rpm, assinale a alternativa que apresenta, aproximadamente, o escorregamento do motor, em porcentagem.

Em um motor de indução trifásico, 60 Hz, o eixo gira a 1140 rpm, o escorregamento é de 5%. Calcule a frequência da corrente elétrica induzida no rotor.

A potência de entrada de motor assíncrono trifásico 220V, 60Hz, a plena carga, é 41,6 kW. A corrente de linha correspondente é 128 A e a velocidade a plena carga é de 1100 rpm. A potência nominal é 50 hp (1 hp = 746 W) e sua velocidade em vazio é 1195rpm.

Considerando o mesmo motor e as condições operativas do problema anterior (questão 73), calcule o torque (N.m) e a eficiência (%) a plena carga. As respostas corretas são, respectivamente:

Considere o seguinte gráfico:

Trata-se da representação de curvas de (Conjugado x Velocidade) de uma Máquina de

Uma torre de resfriamento de água possui, em seu ventilador, um motor de indução, com rotor em gaiola de esquilo. Esse motor tem 50,0 [HP] de potência, 4 pares de polos, rendimento nominal de 95,0 [%], escorregamento nominal de 8,0 [%] e opera com acionamento direto pela rede de 60,0 [Hz]. A velocidade do motor, com o ventilador em carga máxima, é de 895 [RPM], e sua potência consumida é de aproximadamente 5,0 [kW]. Considerando que 1,0 [HP] corresponde a aproximadamente 746,0 [W], a respeito desse motor é correto afirmar:

Identifique abaixo as afirmativas verdadeiras (V) e as falsas (F) quanto a motores de indução.

( )O aumento de carga no eixo de um motor de indução é acompanhado pelo aumento do escorregamento da máquina e, consequentemente, pela queda de velocidade quando não há nenhum tipo de controle de velocidade.

( )A eficiência de um motor de indução trifásico pode ser obtida pela relação entre a potência de entrada e a potência de saída do mesmo.

( ) Um motor de indução pode ser classificado como uma máquina assíncrona. Logo, a velocidade de rotação mecânica do eixo não é igual à velocidade de rotação do campo girante criado pelo estator.

( ) Todas as máquinas rotativas de corrente alternada têm uma relação entre a frequência da tensão de alimentação e a sua velocidade de rotação. Porém, as máquinas assíncronas possuem uma velocidade de rotação fixa, que está relacionada, de uma forma rígida, com aquela frequência.

( )Em um motor de indução de rotor bobinado, o escorregamento ou velocidade em que ocorre o conjugado máximo pode ser controlado alterando-se a resistência do rotor. Portanto, tanto o conjugado máximo quanto a velocidade em que o mesmo ocorre são alterados.

Assinale a alternativa que indica a sequência correta das letras, de cima para baixo:

A potência de entrada de motor assíncrono trifásico 220V, 60Hz, a plena carga, é 41,6 kW. A corrente de linha correspondente é 128 A e a velocidade a plena carga é de 1100 rpm. A potência nominal é 50 hp (1 hp = 746 W) e sua velocidade em vazio é 1195rpm. Calcule o escorregamento e o fator de potência. As respostas corretas são, respectivamente:
