Questões de Concurso sobre Característica torque-escorregamento-corrente

Uma indústria de mineração utiliza um motor de indução trifásico para operar um sistema de esteira transportadora de alta capacidade. Nos últimos dias, a equipe de manutenção percebeu um aumento no nível de vibração do motor e uma leve oscilação de velocidade, acompanhada de um som intermitente. Suspeita-se que o motor esteja com uma ou mais barras rompidas no rotor. Sabendo que as barras rompidas podem gerar efeitos específicos no desempenho do motor, qual das alternativas abaixo descreve corretamente os sintomas e os métodos de diagnóstico para esse problema?

Um motor de indução trifásico de 6 polos, 60 Hz, é usado em um sistema de bombeamento. Para uma operação desse motor com escorregamento de 5%, a velocidade de rotação corresponde a

Uma máquina de indução trifásica com frequência do rotor de 1365rpm, escorregamento de 0,025, alimentada por uma fonte trifásica senoidal de 70Hz, deve ter

Um motor de indução trifásico de 8 polos foi conectado em Y a uma rede trifásica de 60 Hz cuja tensão de linha é 380 V. Sabe-se que a potência transferida através do entreferro é de 54000 W e a corrente do rotor referida ao estator é 60 A. Se a resistência referida ao estator é 0,02 Ω, o valor do escorregamento do motor para esse ponto de operação é

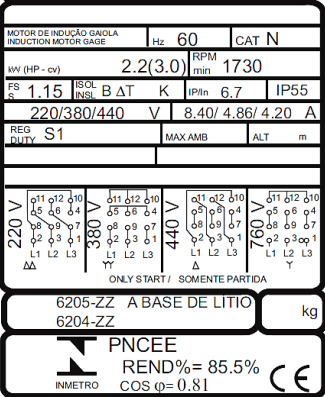

Em relação aos critérios de escolha adequada da graxa lubrificante. Assinale (V) para verdadeira e (F) para falsa e, em seguida, marque a alternativa CORRETA.

I. A consistência é um fator de grande importância para a escolha adequada da graxa. Quanto menor for a velocidade e mais altas forem a temperatura e a carga, menor deverá ser a consistência. ( )

II. O ponto de gota de uma graxa é a temperatura em que se inicia a mudança do estado pastoso para o estado líquido. Na prática, usa-se limitar a temperatura máxima de trabalho em 20 a 30°C abaixo de seu ponto de gota. ( )

III. A bombeabilidade é a capacidade de a graxa fluir pela ação do bombeamento. A bombeabilidade de uma graxa depende de três fatores: 1) viscosidade do óleo; 2) consistência da graxa; 3) tipo de sabão. ( )

IV. As graxas de boa qualidade apresentam estabilidade quando em trabalho, e não escorrem das partes a lubrificar. As graxas de sabão de lítio possuem, geralmente, uma baixa resistência ao trabalho, têm resistência ótima à ação da água, na qual são insolúveis e suportam temperaturas baixas. ( )

A sequência está CORRETA em:

Considere um motor elétrico de indução trifásico de 4 polos.

Qual será a velocidade do rotor ao ser conectado em uma rede elétrica de 60 Hz com escorregamento de 2%?

Assinale a alternativa que completa o texto abaixo.

“Os motores elétricos, quando ligados, apresentam um esforço que lhes permite girar o seu eixo. A esse esforço dá-se o nome de _______________”.

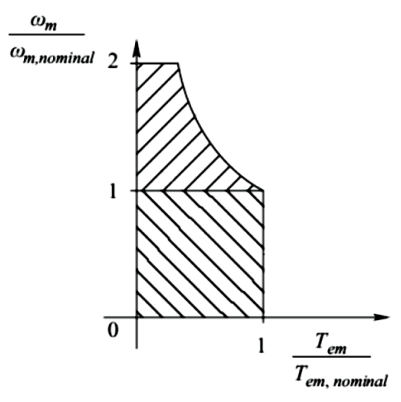

A figura abaixo mostra a relação entre velocidade do motor (ω_m) e o torque eletromecânico (T_em) de um motor de corrente contínua.

Analise as afirmativas abaixo em relação à figura.

1. Abaixo da velocidade nominal, para manter o torque constante o fluxo de campo e a corrente de armadura são mantidos em seus valores nominais. O controle da velocidade é realizado pela variação da tensão de armadura.

2. Acima da velocidade nominal, o fluxo de campo deve ser reduzido com o aumento da velocidade do motor. A corrente de armadura é mantida em seu valor nominal.

3. Não é possível manter o torque nominal após a velocidade nominal do motor

Assinale a alternativa que indica todas as afirmativas corretas.

Um motor de indução de 60 kW, cujo rendimento é de 95%, apresenta, em seu rotor, corrente de 40 A. Admitindo-se que a resistência do enrolamento do rotor é de 0,25 Ω e as perdas rotacionais são de 1,8 kW, o escorregamento desse motor é:

Seja um motor de indução trifásico, com rotor do tipo gaiola de esquilo, que possui 8 polos. Este motor é alimentado em uma rede trifásica com tensão de linha de 380 V e frequência da rede de 60 Hz. Uma carga mecânica foi acoplada ao seu eixo fazendo com que o rotor gire a uma velocidade de 846 rpm.

Qual o valor de escorregamento desse motor para essas condições?

Analise as afirmativas abaixo com relação aos motores de indução.

1. Um motor está operando a vazio quando não há carga conectada no rotor.

2. A velocidade do eixo é ligeiramente superior à velocidade do campo girante do estator.

3. Quanto maior a carga mecânica no eixo do motor, maior o seu escorregamento.

Assinale a alternativa que indica todas as afirmativas corretas.

Uma máquina de indução pode operar em três diferentes modos de operação em função do valor do seu escorregamento(s).

Coluna 1 Modo

1. Modo motor

2. Modo gerador

3. Modo freio

Coluna 2 Valor do escorregamento

( ) s < 0

( ) 0 < s < 1

( ) 1 < s < 2

Assinale a alternativa que indica a sequência correta, de cima para baixo.

O escorregamento de um motor assíncrono de quatro polos, alimentado com tensão de 380 V a 60 Hz, com velocidade de eixo de 1.792 rpm, é menor que 1%.

Um motor de indução de rotor em gaiola, 8 polos, 60 Hz, aciona uma carga mecânica de 100 kW a uma velocidade de 855 rpm. CALCULE o escorregamento de funcionamento (%) do motor.

A resposta CORRETA é:

Se um motor de indução trifásico de oito polos e com frequência nominal de 60 Hz for alimentado com fonte de tensão com frequência igual a 60 Hz e operar com escorregamento de 3%, a velocidade de seu eixo será superior a 870 rpm.

Observe a mesma figura da questão anterior e assinale a alternativa que corresponde ao escorregamento em % desse motor.

Avalie as seguintes afirmações sobre máquinas de induções trifásicas, atribuindo respectivamente (V) verdadeiro ou (F) falso aos itens e assinale a alternativa que apresenta a sequência correta.

( ) O fator de potência do rotor durante o funcionamento em plena carga é alto.

( ) Uma máquina de indução alimentada, com uma tensão terminal de frequência menor que a nominal, terá sua corrente de magnetização reduzida.

( ) Em um acionamento em estrela-triângulo, a máquina opera com uma corrente de partida três vezes menor que a sua corrente nominal.

Um circuito elétrico é composto por um motor de indução trifásico, com rotação de 3.600 rpm e frequência de 60 Hz, desconsiderando o fator de escorregamento, a quantidade de polos deste motor é:

Considere um motor de indução de 500 V, 60 Hz, 4 polos, ligado em estrela. Em plena carga, seu consumo é de$\left(15⁄\sqrt{3}\right)$ A com fator de potência 0,80 atrasado.

O escorregamento percentual para que esse motor exerça, em seu eixo, um conjugado de (500/$\pi$) Nm a plena carga é de:

Considere um motor de indução trifásico alimentado com uma tensão de 380V em uma rede de 60Hz. De acordo com a placa do equipamento, o mesmo possui 4 polos e opera com uma rotação de 1750 rpm em um determinado ponto de operação. Com base nas informações dadas, calcule o escorregamento percentual do motor.
