Questões de Concurso sobre Circuito em Corrente Contínua e em Corrente Alternada

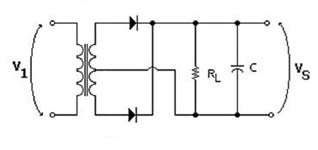

As figuras desta questão mostram diferentes topologias de circuitos retificadores.

A da esquerda mostra um retificador em ponte. A da direita, mostra um retificador com derivação central. Pode-se considerar aqui que cada diodo, quando em condução, apresenta uma queda de tensão de 0,7V entre seu anodo e seu catodo e que o transformador da figura é ideal. Sobre essas duas topologias são feitas as seguintes afirmações:

I. Ambos os retificadores são de onda completa e produzem uma tensão de saída pulsada. Entretanto, o pico de vo na topologia mostrada em (b) é maior que na topologia mostrada em (a).

II. Os diodos na topologia em ponte ficam sujeitos a uma tensão reversa maior que os diodos da topologia em derivação central durante o período de bloqueio.

III. Uma grande vantagem da topologia com derivação central é que, devido ao isolamento galvânico oferecido pelo transformador, ela resulta em um circuito com menor risco de choque elétrico.

IV. Na topologia com derivação central, cada diodo conduz uma corrente que é o dobro da corrente conduzida por cada diodo da topologia em ponte.

Está(ão) correta(s) a(s) afirmação(ões):

Abaixo são presentadas algumas afirmações sobre um circuito RC série operando em corrente contínua.

I. Ao aplicarmos tensão em um circuito cujo o capacitor esteja descarregado, a tensão inicial no capacitor será 0V e aumentará gradativamente. Esse processo é chamado de período de transição ou fase de carga.

II. O início de carregamento do capacitor é caracterizado pelo crescimento rápido da tensão, enquanto que ao final do carregamento esse crescimento é baixo.

III. Após cinco constantes de tempo a carga de um capacitor será superior a 99%. Ao final da fase de carga, o capacitor pode ser substituído por um circuito aberto equivalente.

IV. Durante a fase de carga, a taxa de variação da tensão e da corrente aumenta com o tempo.

Está(ão) correta(s) a(s) afirmação(ões):

Com relação ao circuito precedente, assinale a opção correta.

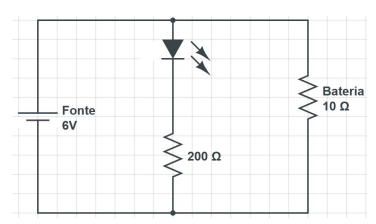

O circuito abaixo pode ser utilizado para carregar uma bateria. Considerando que a resistência inicial da bateria é de 10Ω e que a tensão no led (Vled) é de 2V, calcule a corrente inicial que a fonte deverá fornecer ao circuito.

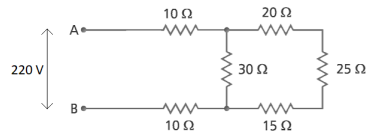

Considere o circuito elétrico em série apresentado abaixo:

Calcule os valores da Resistência Equivalente e a Tensão total (V) em todos os resistores e assinale a alternativa correta.

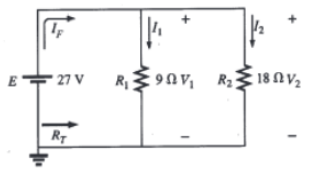

Considere o circuito elétrico em paralelo apresentado abaixo:

Calcule os valores da Resistência Equivalente e a corrente fornecida pela fonte de energia e assinale a alternativa correta.

Os circuitos RL e RC em paralelo funcionam como divisores de corrente reativos que defasam a tensão no gerador em relação à corrente de um ângulo α. Nesse contexto, observe as figuras abaixo, que ilustram um circuito RL em paralelo em (a) e o diagrama fasorial correspondente em (b).

(a) Circuito RL paralelo

(b) Diagrama complexo da admitância

No que diz respeito ao diagrama em (b) correspondendo à defasagem entre a tensão V do gerador e a corrente I que ele fornece ao circuito, a impedância indutiva encontra-se na seguinte condição:

O circuito abaixo ilustra o esquema de funcionamento de um rádio FM portátil que funciona, em condições normais de operação, com as especificações 3V / 450 mW. Verifica-se que um divisor de tensão é formado por $R_{1}e{R}_2$// $R\acute{a}dio.$

De acordo com a figura, para que o rádio opere com a fonte de 12V, é possível realizar cálculos, e se chega a um valor para a resistência do resistor R₂. Um valor válido para esse resistor, imediatamente acima do valor calculado, é

A troca entre uma fonte ideal de tensão em uma porta e um amperímetro ideal em outra porta produz a mesma leitura no amperímetro.

Se a tensão da porta 1 e a corrente da porta 2 forem conhecidas, todos os demais parâmetros de tensão e corrente das portas poderão ser obtidos.

O quadripolo pode ter elementos armazenadores de energia.

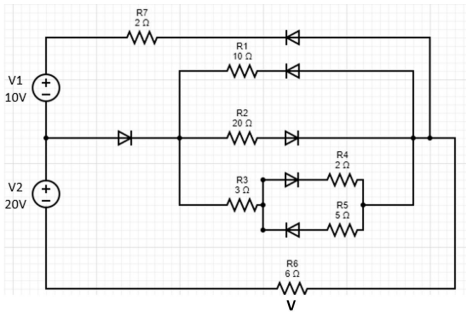

Os diodos apresentados no circuito a seguir podem ser considerados como ideais.

Assinale a alternativa que apresenta o valor da tensão V no resistor R6, em volts.

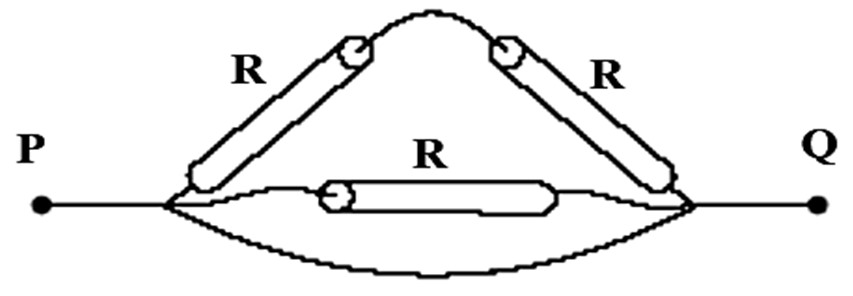

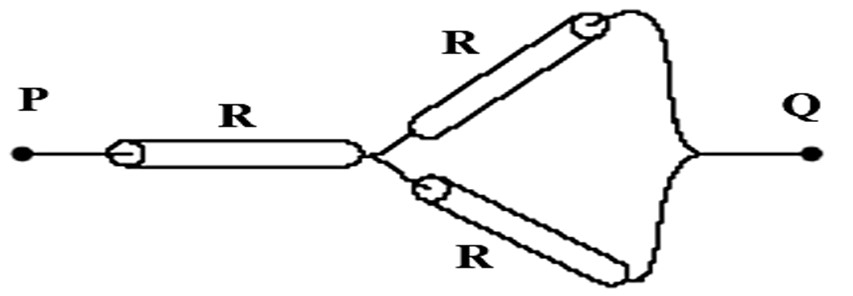

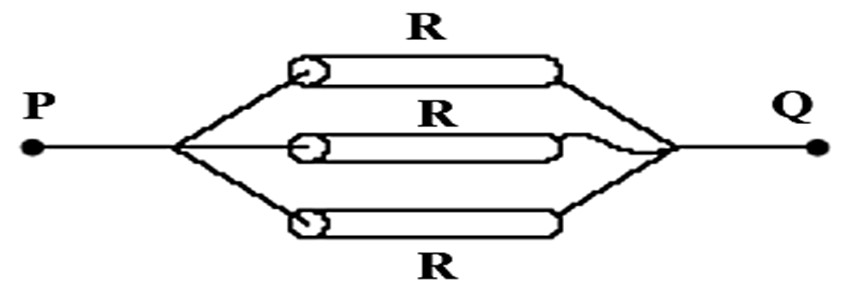

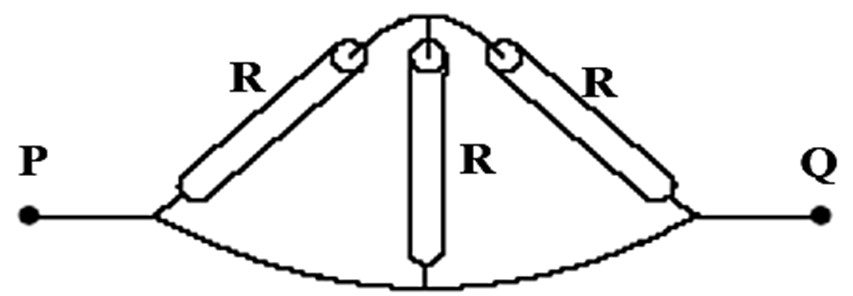

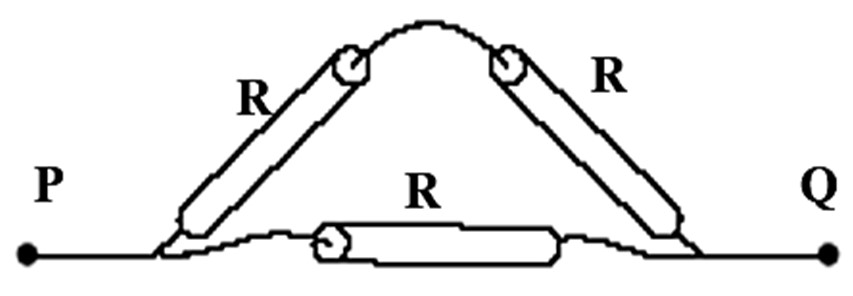

Para realizar testes em um experimento, um perito resolveu montar 5 (cinco) estruturas com resistores, todas com valores de resistência em ohms iguais a R. A única que apresentou o menor valor entre os terminais P e Q foi

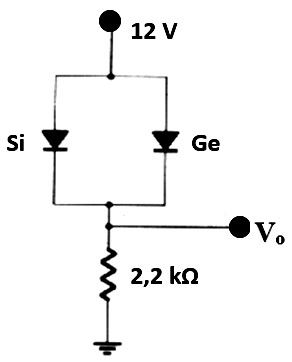

Observe a figura abaixo, sendo

$Vsi=0,7V\left(diododesil\acute{ı}cio\right)$

e

$VGe=0,3V\left(diododegerm\hat{a}nio\right)$

Os valores da corrente que flui sobre o resistor de 2,2 k$\Omega$ e da tensão V_o são iguais, respectivamente, a

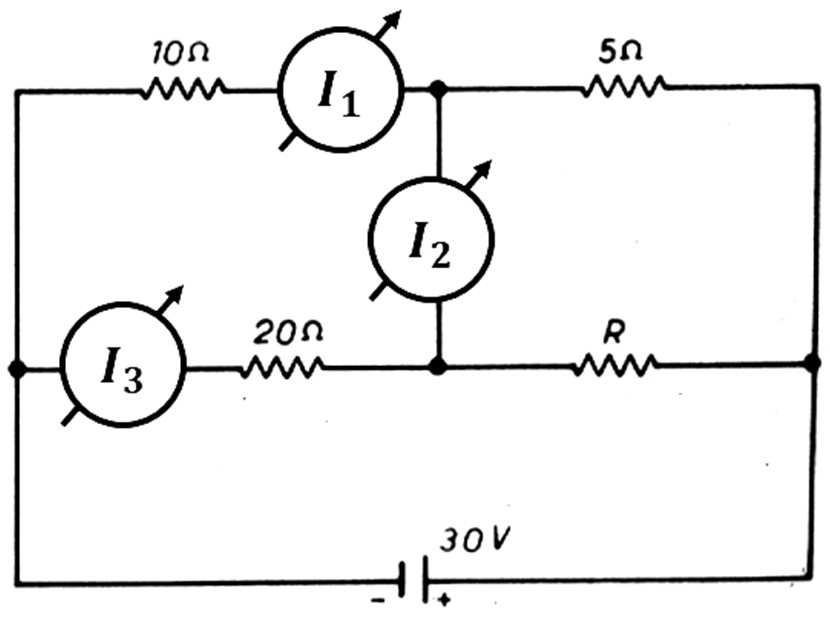

Observe o circuito da figura, sendo que I₂ indica o valor 0 no display.

Nessas condições, I₁, I₃ e R são, respectivamente,

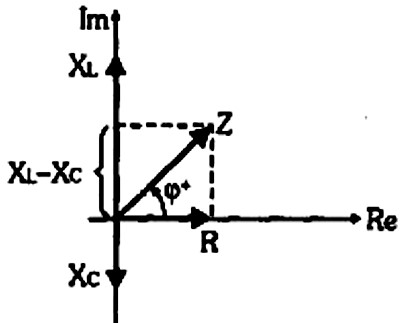

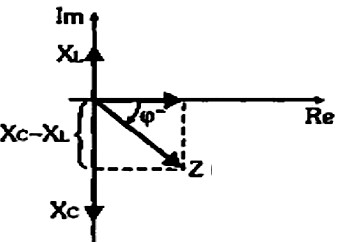

A figura abaixo ilustra um circuito RLC série.

Em relação à impedância, o circuito RLC série pode ter três comportamentos distintos. Nesse contexto, assinale V para a afirmativa verdadeira e F para a falsa.

As afirmativas são, respectivamente,

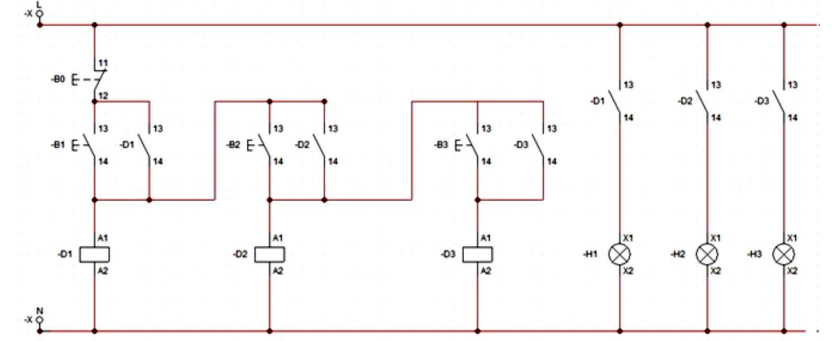

Considere o circuito de comando elétrico a seguir:

Trata-se de um circuito de:

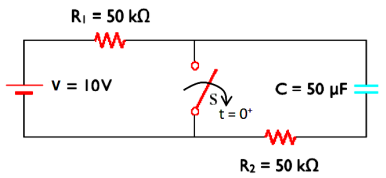

Considere o circuito a seguir:

Considere que a chave S é aberta em t = 0+ . A corrente em t = 5 s que passa pelo resistor R₁ é de, aproximadamente:

A figura representa uma fonte ligada a uma carga. Sabe-se que uma carga de 8Ω consome uma potência máxima de 10 W da fonte. Para mesma fonte, se trocarmos a carga por uma de 4Ω, qual será a potência máxima consumida?

Considere a Figura 3 abaixo.

Figura 3

Qual a corrente elétrica que passa pelo primeiro resistor?
