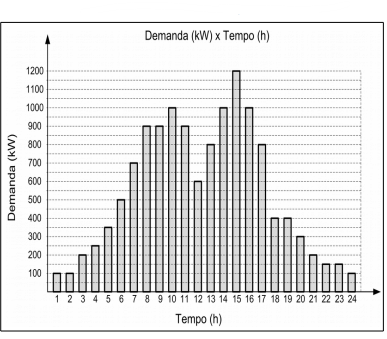

Um circuito industrial absorve potência em kW, conforme a curva de carga diária mostrada na figura a seguir.


Imagem associada para resolução da questão


Considere a potência instalada de 1600 kW e a demanda média de 540 kW. Nas condições mostradas, qual é o fator de demanda do circuito?


A

0,80


B

0,75


C

0,45


D

0,40

A figura a seguir mostra uma fonte de corrente contínua, com tensão V, alimentando uma carga RL, através de uma chave CH, que é acionada em intervalos regulares, e com igual período para os estados ligado e desligado. O diodo da figura é um diodo ideal.


Imagem associada para resolução da questão


Nas condições apresentadas, qual é a forma de onda da corrente no diodo?

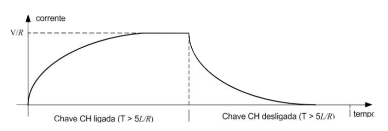

A

Imagem associada para resolução da questão

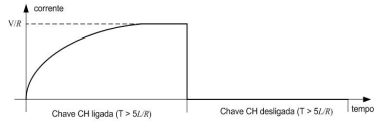

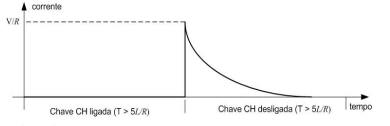

B

Imagem associada para resolução da questão

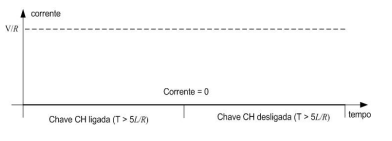

C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão

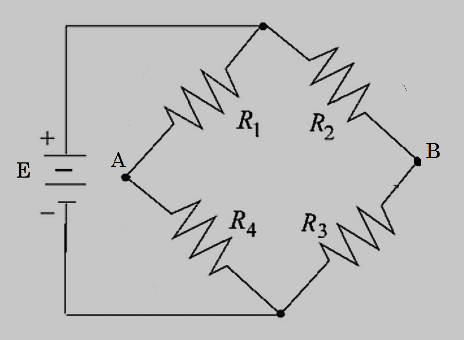

Observe o circuito elétrico ilustrado a seguir:

Imagem associada para resolução da questão

No circuito elétrico ilustrado acima,


A

para medir a tensão entre os pontos A e B, escolhida a escala adequada de tensão AC, os terminais do multímetro devem ser conectados em série com os resistores dos ramos AC e CB.


B

para medir a tensão entre os pontos A e B, escolhida a escala adequada de tensão DC, os terminais do multímetro devem ser conectados em paralelo com os resistores dos ramos AC e CB.


C

para medir a corrente que flui no resistor do ramo CD, escolhida a escala adequada de corrente AC, os terminais do multímetro devem ser conectados em paralelo com o resistor do ramo CD.


D

para medir a corrente que flui no resistor do ramo CD, escolhida a escala adequada de corrente DC, os terminais do multímetro devem ser conectados em paralelo com o resistor do ramo CD.


E

para medir a corrente que flui no resistor do ramo CD, escolhida a escala adequada de corrente DC, os terminais do multímetro devem ser conectados em série com os resistores dos ramos AC e CD, isolando-se do circuito de medição o ramo CB.

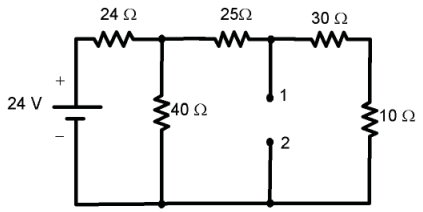

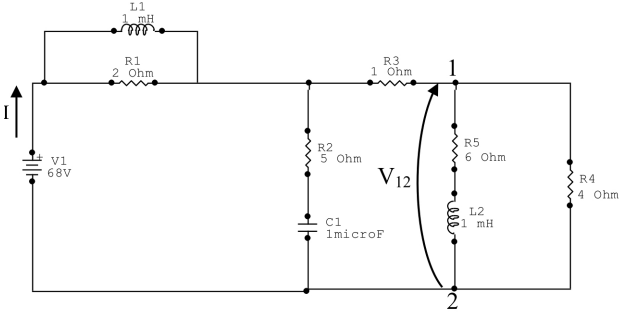

Considere o circuito elétrico de corrente contínua mostrado na Figura a seguir:


Imagem associada para resolução da questão


Com base nos teoremas de Norton e Thevenin, qual é o valor, em ohms, da resistência equivalente desse circuito, medida entre os pontos 1 e 2?


A

15


B

20


C

35


D

40


E

55

Um analisador de energia instalado no ponto de entrada de uma determinada instalação monofásica, armazenou sinais de tensão e de corrente elétrica. Por meio dos resultados obtidos, esses sinais foram modelados como: v(t) = √2*380*sen(314,16 t) [V] e i(t) = √2*10*sen (314,16 t – 60º) [A]. Dessa forma, determine o fator de potência e a potência ativa eficaz da instalação elétrica.


A

FP = 0,5 capacitivo; P = 1900 W


B

FP = 0,87 indutivo; P = 3800 W


C

FP = 0,71 capacitivo; P = 1900 W


D

FP = 0,5 indutivo; P = 1900 W


E

FP = 0,87 indutivo; P = 1900 W

A lei de Ohm estabelece a relação que existe entre a tensão e a corrente em um resistor. Analise as assertivas a seguir e assinale a alternativa correta:


I. seja um resistor R submetido a uma tensão v(t) e a uma corrente i(t); por ser um elemento passivo, a corrente i(t) e a tensão v(t) no resistor R terão a mesma direção;

II. a lei de Ohm estabelece que a tensão em um resistor é inversamente proporcional à corrente que atravessa o mesmo, sendo que a constante de proporcionalidade entre a tensão e a corrente é a resistência do resistor;

III. na prática, um resistor só pode ser ôhmico dentro de determinados intervalos de intensidade da corrente elétrica que o atravessa, mas a expressão U = R × i é válida tanto para condutores ôhmicos, como para os não-ôhmicos;

IV. em um circuito elétrico, a finalidade dos resistores é limitar a intensidade da corrente elétrica; essa limitação se dá devido à dissipação de energia elétrica em forma de calor, entretanto os resistores, em geral, não são dispositivos destinados à geração de calor.


A

F – F – V – V


B

F – F – F – V


C

V – V – V – F


D

V – F – V – V


E

V – V – F – F

Para o circuito da Figura 1, o fator de potência a uma frequência de 60 Hz mede 0,80. Quando conectado a uma rede de 120 V eficaz e frequência 60 Hz, a corrente eficaz nesse circuito medirá:

Imagem associada para resolução da questão

Figura 1


A

3,75 A.


B

4,29 A.


C

6,00 A.


D

7,50 A.


E

10,00 A.

Qualquer parte de um circuito elétrico composta por um ou mais dispositivos ligados em série:


A

malha


B

rede elétrica


C

resistor


D

ramo


E

nó

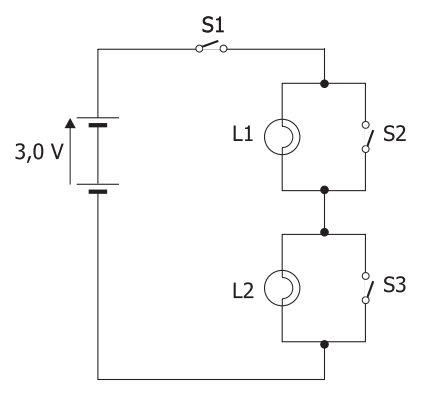

Analise o circuito da figura abaixo.


Imagem associada para resolução da questão


Assinale a alternativa que indica o(s) interruptor(es) que deve(m) ser fechado(s) para acender só a lâmpada L1.


A

S1 e S2.


B

S2 e S3.


C

S1 e S3.


D

S1, S2 e S3.


E

Somente S1.

Um circuito terminal de 20 m e queda de tensão de 2% alimenta uma carga monofásica pontual de 1.000 VA.


Sabendo-se que a tensão de fase da instalação onde essa carga se encontra é 200 V, a queda de tensão unitária, em V/A.km, do circuito é


A

25


B

30


C

40


D

55


E

65

Fasores são elementos complexos, bastante empregados na solução de circuitos em corrente alternada, em seu estado estacionário senoidal.

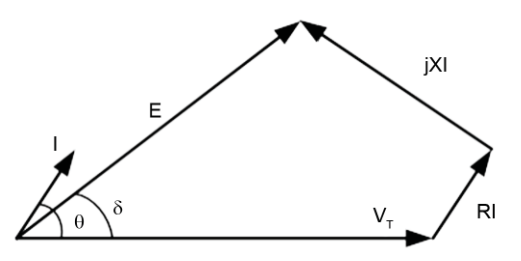

A Figura abaixo mostra o diagrama fasorial de uma fonte de tensão monofásica E alimentando uma carga com tensão terminal VT, conectadas por meio de um cabo, cuja impedância é Z = R + jX.


Imagem associada para resolução da questão


Analisando-se o diagrama fasorial, conclui-se que a


A

tensão E está em fase com a queda de tensão na resistência da linha.


B

tensão E está atrasada em relação à tensão terminal VT de um ângulo .


C

carga alimentada pelo gerador tem fator de potência indutivo.


D

regulação de tensão do gerador é negativa, uma vez que |E| < |VT| .


E

queda de tensão na reatância está 90o atrasada em relação à corrente I do circuito.

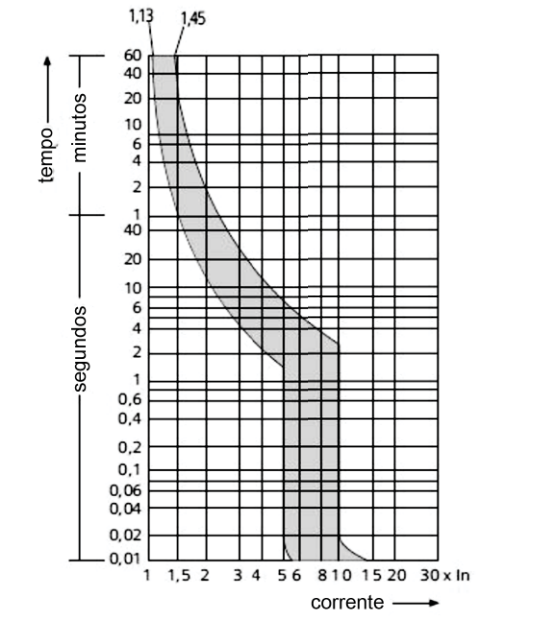

O esquema de aterramento de um sistema elétrico é o TN. Um usuário dessa instalação foi submetido a um choque por meio de um contato indireto. Para a intensidade desse choque, o tempo máximo de exposição deve ser de 6 segundos. A curva do disjuntor de 20 A do circuito do equipamento onde o usuário foi submetido ao choque é o apresentado na Figura abaixo.


Imagem associada para resolução da questão


Sabendo-se que o disjuntor relaciona múltiplo de corrente nominal e tempo de exposição, para que o usuário tenha a sua integridade salvaguardada, a corrente de falta deve assumir um valor, em ampères, aproximadamente igual a


A

40


B

50


C

60


D

80


E

110

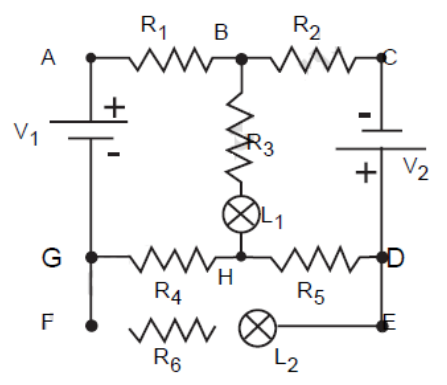

Analise o circuito elétrico a seguir e assinale a alternativa incorreta:


Imagem associada para resolução da questão


A

o circuito possui 4 malhas externas


B

o circuito possui 4 malhas internas


C

o circuito possui 6 ramos


D

o circuito possui 4 nós


E

os pontos A, C, E e F não são nós

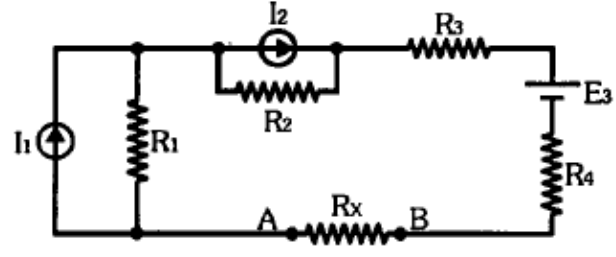

Assinale a alternativa que indica corretamente a corrente e a tensão no resistor Rx, conforme circuito a seguir:


Imagem associada para resolução da questão


I1 = 20mA; I2 = 15mA

E3 = 300V

R1 = 10kΩ; R2 = 12kΩ;

R3 = 2,2kΩ; R4 = 1kΩ;

Rx = 4,7kΩ


A

0,67mA e 6,55V


B

1,67mA e 8,55V


C

2,07mA e 10,55V


D

2,67mA e 12,55V


E

3,67mA e 14,55V

Para o circuito em série a seguir, assinale a alternativa que indica, respectivamente, as tensões V1, V3 e V’:

Imagem associada para resolução da questão


A

6V; 24V; 21V


B

6V; 24V; 30V


C

6V; 24V; 20V


D

6V; 20V; 24V


E

6V; 12V; 24V
