A figura a seguir ilustra uma montagem em laboratório para o estudo da Lei de Ohm. Um amperímetro foi incluído para a medição da corrente que passa pelo resistor de 3 kΩ e um voltímetro foi incluído para a medição da queda de tensão sobre o resistor de 2 kΩ.

No circuito mostrado, a corrente indicada pelo amperímetro e a tensão indicada pelo voltímetro são, respectivamente:

Em uma instalação elétrica predial, um Engenheiro Eletricista realiza o dimensionamento de circuitos e infraestrutura. Referente ao exposto, é correto afirmar que

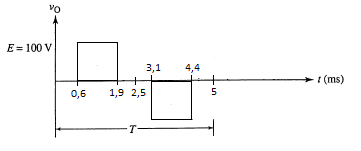

Um inversor PWM está alimentando uma carga resistiva, a forma de onda da saída deste inversor é mostrada na Figura 8. Assinale a alternativa que corresponde ao valor RMS da tensão de saída desse circuito.

FIGURA 8

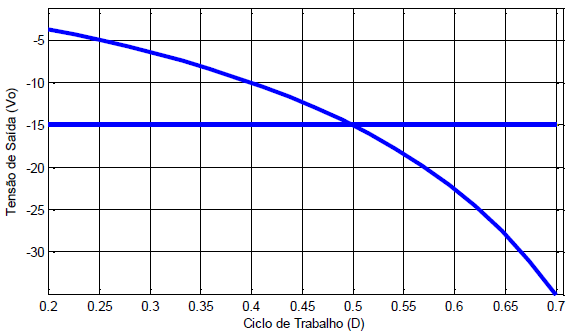

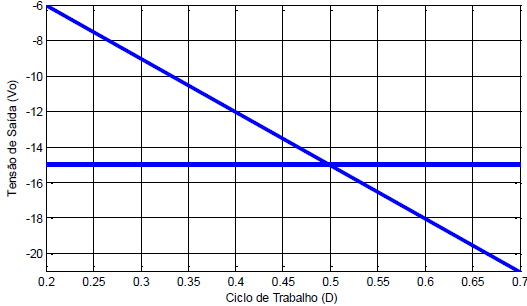

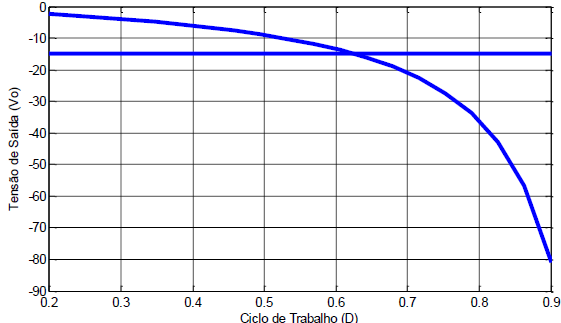

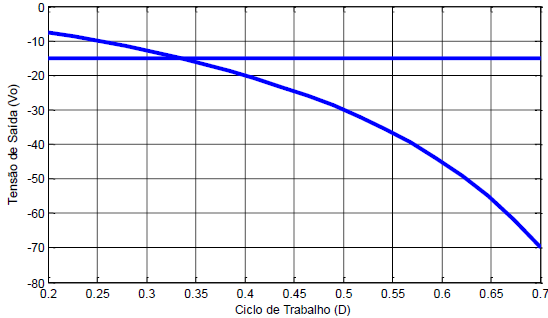

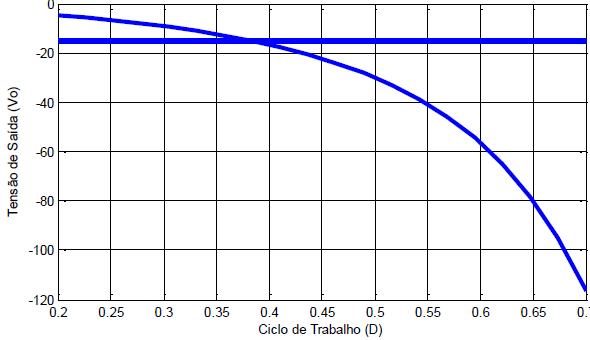

Um regulador buck-boost tem característica de produzir uma tensão de saída (Vo), em amplitude, maior, igual ou menor que a tensão de entrada (Va). O valor de Vo dependerá do ciclo de trabalho (D) de operação do circuito. Dessa forma, assinale a alternativa que representa a relação da tensão de saída (Vo) em função do ciclo de trabalho (D) de um regulador buck-boost com tensão de entrada (Va) igual a 15V. Considere Vo com polaridade inversa à Va.

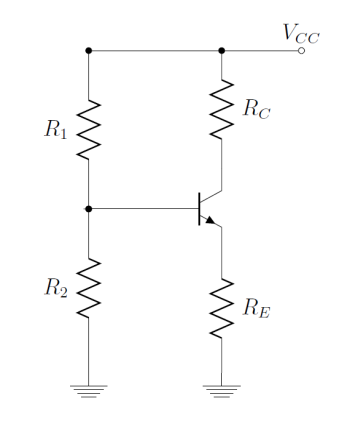

Considere o circuito de polarização de transistor por divisor de tensão conforme Figura 12, com valores de V_CC = 10V, R₁ =4KΩ, R₂ = 1KΩ, R_E = 1KΩ, R_C = 2KΩ e β=100.

FIGURA 12

Qual o valor da tensão coletor-emissor (VCE)?

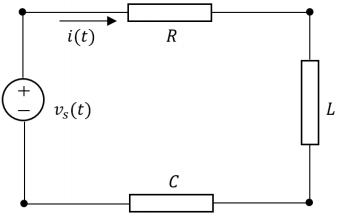

Determine a corrente estacionária i(t) no circuito RLC da figura abaixo e assinale o item que contém a resposta correta.

Em que, R=9Ω , L=10mH , C=1mF e v_s (t)=100 cos (100t)V .

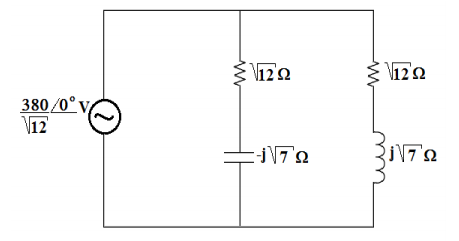

A corrente total do circuito abaixo é:

Analise o circuito a seguir.

A corrente i que circula no resistor R se encontra na faixa:

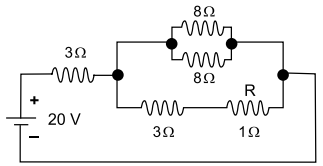

Analisando o circuito ilustrado pela Figura 3, qual alternativa está correta com relação aos valores da resistência equivalente (Req) e da corrente elétrica (I) fornecida pela fonte de alimentação E do circuito, cuja tensão é de 15V.

FIGURA 3

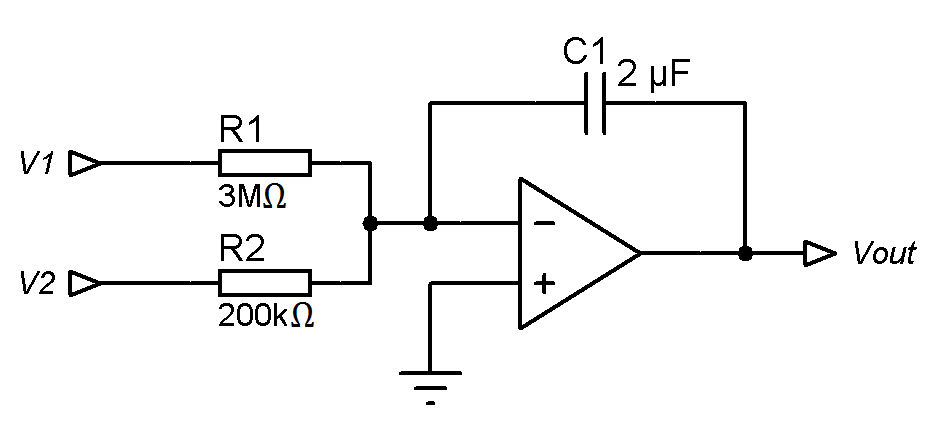

Um Engenheiro Eletricista, ao analisar o circuito da figura a seguir tem como objetivo determinar a tensão “Vout”, dado que: V1=10 cos 2t mV e V2=0,5t mV e que a tensão no capacitor C1 seja inicialmente igual a zero. De acordo com os conceitos de Circuitos Elétricos, assinale a alternativa correta.

_{Circuito com Amplificador Operacional.}

Observe os dois gráficos a seguir, que apresentam a relação entre fase e corrente para o indutor e para o capacitor.

Sobre a relação de fase entre corrente e tensão para os componentes citados, pode-se afirmar que:

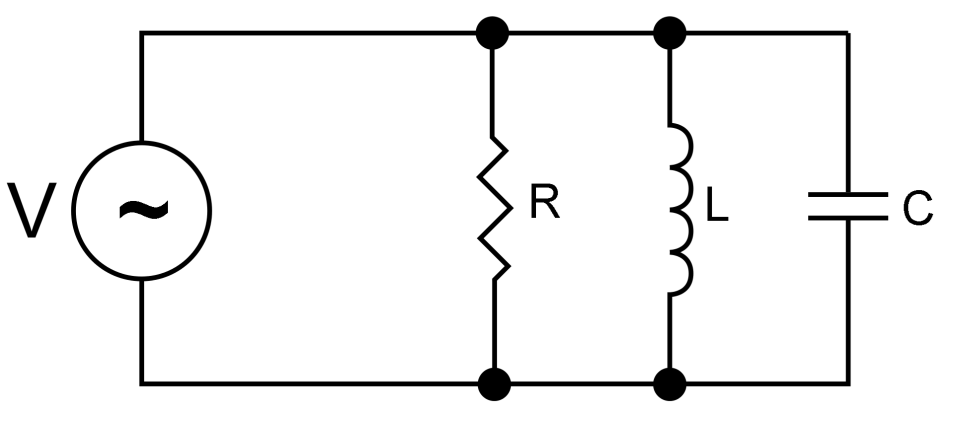

Considere o circuito RLC paralelo com tensão alternada V, freqüência ω, resistência R, indutância L e capacitância C, conforme Figura 11:

FIGURA 11

O valor da corrente sobre o capacitor e da freqüência angular de ressonância (ω₀) para o circuito apresentado são, respectivamente:

Sobre Circuitos Elétricos podemos afirmar, exceto:

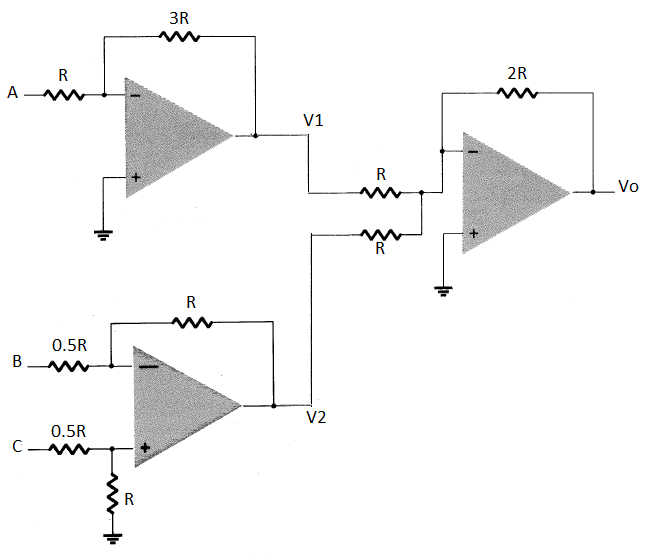

Dado o circuito a seguir (Figura 6), determine a correta expressão de saída (Vo) em função de A, B e C.

FIGURA 6

Selecione a alternativa que representa corretamente a expressão de saída Vo do circuito da FIGURA 6.

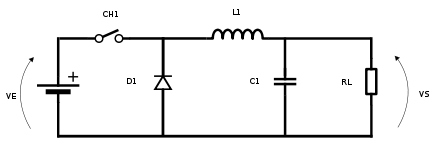

Utilizando um regulador buck, como na Figura 9 a seguir, com uma tensão de entrada de V_E=15V, um ciclo de trabalho de 46%, uma ondulação da tensão de saída igual a 20mV. A frequência de chaveamento é 20kHz. Pode-se dizer que a tensão de saída V_S é igual a:

FIGURA 9

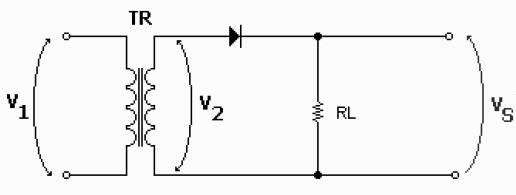

Considere o circuito a seguir com diodo ideal e com tensão de entrada V1 alternada senoidal.

Sobre este circuito, considere as afirmações a seguir:

I. A frequência de ondulação na saída é igual à frequência de entrada.

II. O semiciclo positivo do sinal de entrada é cortado pelo diodo.

III. Durante o semiciclo negativo da tensão de entrada o diodo está polarizado diretamente.

IV. Tem-se corrente em RL somente nos semiciclos positivos de entrada.

Está(ão) correta(s) a(s) afirmação(ões):

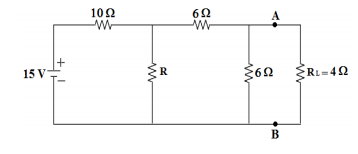

O circuito a seguir alimenta uma carga R_L presente entre os pontos A e B.

O equivalente de Thévenin desse circuito é:

A resistência R que maximiza a transferência de potência para a carga R_L no circuito abaixo é:

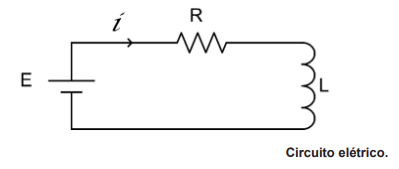

A Figura a seguir apresenta um circuito elétrico onde os valores são: E=36 V, R=12 Ω e L= 1,5 H. Analise o circuito dessa figura e assinale a alternativa correta.

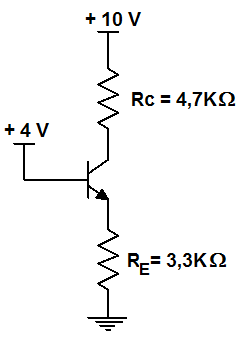

O circuito com transistor BJT a seguir possui resistência R_C=4,7kΩ e resistência R_E=3,3kΩ. Assuma β infinito.

Qual das alternativas a seguir está correta?
