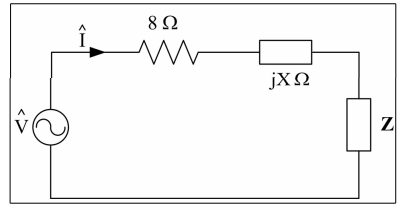

No circuito da figura a seguir, a fonte de tensão fornece ao circuito 600 W de potência média e a tensão de alimentação é 200 V (valor eficaz). A impedância Z tem módulo de 20 Ω e absorve 400 W de potência média. O circuito opera em regime permanente.


Imagem associada para resolução da questão


Nas condições apresentadas, qual é o fator de potência da impedância Z?


A

0,50


B

0,60


C

0,80


D

0,92

Considere as seguintes finalidades:


1. Provocar, na falta (defeito), o seccionamento de vários circuitos.

2. Limitar as consequências de uma falta.

3. Provocar seccionamento apenas do circuito defeituoso.

4. Facilitar as verificações, os ensaios e a manutenção dos circuitos.


Toda instalação deve ser dividida em vários circuitos elétricos, de modo a atender a(s) finalidade(s) prevista(s) em:


A

4 apenas.


B

1 e 2 apenas.


C

1, 2 e 3 apenas.


D

2, 3 e 4 apenas.


E

1, 2, 3 e 4.

Sobre os sistemas de transmissão em corrente contínua, está INCORRETO afirmar:

A
Estações intermediárias não são necessárias.

B
Há menor controle do fluxo de potência.

C
Há perdas adicionais nos transformadores conversores.

D
São mais econômicos para transmitir grande quantidade de energia a longas distâncias.

Em uma bateria alcalina, com tensão medindo 13,2 V em circuito aberto, a corrente de curto-circuito atinge 400 A. A potência máxima que pode ser transferida para uma carga conectada nos terminais dessa bateria mede:


A

660 W.


B

1320 W.


C

2640 W.


D

5280 W.


E

10560 W.

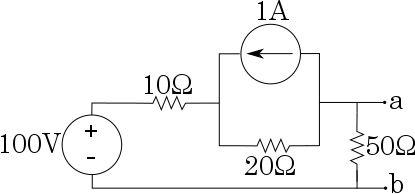

Analise as assertivas a assinale a alternativa correta a respeito dos teoremas de Thévenin e de Norton:


I. o teorema de Thévenin é bastante útil quando se deseja calcular a corrente e/ou tensão em somente um resistor de um circuito genérico;

II. O teorema de Thévenin garante que a corrente e a tensão calculadas no circuito original e no circuito equivalente de Thévenin são proporcionais à resistência;

III. O Teorema de Norton permite calcular tensão e corrente aplicadas em um determinado componente, sem a necessidade de se calcular outros parâmetros do circuito;

IV. Os valores de corrente de Norton (IN) e resistência de Norton (RN) são característicos e próprios para cada componente analisado.


A

I, III e IV estão corretos


B

somente II está correto


C

II, III e IV estão corretos


D

II e IV estão corretas


E

todas estão corretas

Os valores das resistências do circuito da figura a seguir, sabendo-se que a resistência vista pela fonte é de 5kΩ, valem, respectivamente:


Imagem associada para resolução da questão


A

5kΩ e 5kΩ


B

3kΩ e 2kΩ


C

4kΩ e 1kΩ


D

1kΩ e 4kΩ


E

2kΩ e 3kΩ

Uma carga trifásica equilibrada possui impedância de 40+j30 ohms por fase e está conectada em estrela. Se a tensão eficaz de linha for 200 V, qual é o valor aproximado da potência ativa total dissipada pela carga?


A

640 W


B

1920 W


C

2400 W


D

5760 W

A resposta natural de um circuito de primeira ordem refere-se ao comportamento (das tensões e correntes) do circuito sem a existência de fontes de excitação externa.


C

Certo


E

Errado

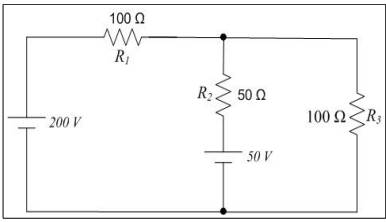

No circuito da figura a seguir, duas fontes de tensão alimentam três resistores.

Imagem associada para resolução da questão

Nas condições apresentadas, qual é a queda de tensão sobre o resistor R2?


A

100 V


B

75 V


C

50 V


D

25 V

Imagem associada para resolução da questão

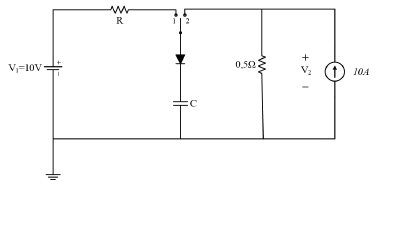

Considere que, no circuito precedente, todos os elementos sejam ideais e que, depois de permanecer na posição 1 por tempo bem maior que 5RC, a chave mude para a posição 2, em um instante t0. Nessa situação, após o instante t0, a corrente que atravessa o diodo será igual a


A
20A.

B
10A.

C
0A.

D
10A.

E
20A.

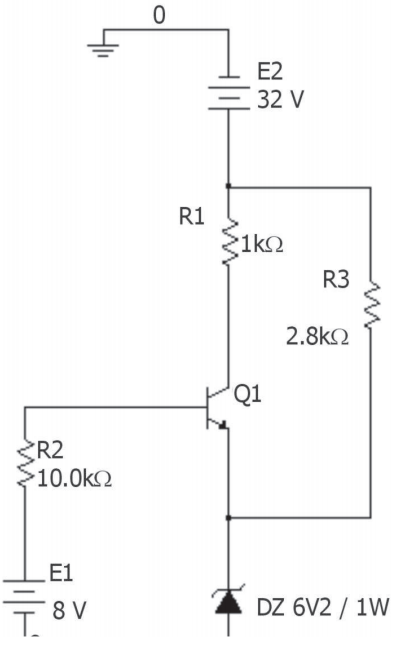

Para o circuito da figura, todos os componentes são de potência nominal ideal. O transistor Q1 tem = 200. O valor conhecido de VBE = 0,8V.


Analisando o circuito, é correto afirmar que a queda de tensão em:


Imagem associada para resolução da questão


A

R3 é de 32V.


B

R2 é 2V.


C

R1 é 40V.


D

VCE é de 5,8V.


E

R1 é 12V.

Em um sistema elétrico de potência, um transformador na configuração estrela, aterrado em um lado e estrela não aterrado para o outro, é representado no diagrama de reatâncias de sequência zero por uma reatância


A

em série no sistema


B

aberta no sistema


C

em paralelo no sistema


D

isolada em paralelo no sistema


E

em série no sistema e outra em paralelo

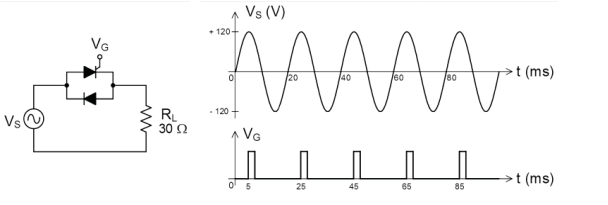

O circuito da Figura abaixo tem como objetivo controlar a potência que uma fonte de tensão alternada VS entrega para uma carga resistiva RL . A potência na carga é controlada através do disparo de um SCR (Silicon Controlled Rectifier). As formas de onda da tensão alternada VS e da tensão de disparo VG também estão representadas na Figura abaixo.


Imagem associada para resolução da questão


Considerando-se ideais o diodo e o SCR, a corrente média, em ampères, que circula pelo SCR é igual a


A

0


B


C


D


E

Uma fonte de corrente contínua de 200,0 [V], com resistência interna de 2,5 [Ω], alimenta um conjunto de cargas composto por um resistência de 10,0 [Ω] em paralelo com um conversor eletrônico. Sabe-se que o conversor eletrônico pode ser modelado por uma fonte de corrente que absorve 5,0 [A] da fonte de corrente contínua de 200,0 [V]. Nessas condições, a potência fornecida pela fonte de corrente contínua ao circuito é de


A

5 000,0 [W].


B

8 000,0 [W].


C

10 000,0 [W].


D

4 000,0 [W].


E

3 000,0 [W].

Observe o circuito ilustrado a seguir, conhecido como ponte de Wheatstone.

Imagem associada para resolução da questão

No circuito ilustrado acima, o resistor R4 varia linearmente com a deformação que esse resistor sofre. Quando a deformação é zero, o valor de R4 é o mesmo de todos os demais resistores, R1, R2, R3. Com base nessas informações, é CORRETO afirmar:


A

A tensão VM medida entre os pontos B e C tem duas parcelas. Ao valor inicial não nulo, parcela 1, soma-se o valor da parcela 2, proporcional à deformação do resistor R4.


B

A tensão VM medida entre os pontos B e C é proporcional à deformação do resistor R4.


C

A tensão VM medida entre os pontos B e C tem duas parcelas. Ao valor inicial não nulo, parcela 1, soma-se o valor da parcela 2, proporcional ao quadrado da deformação do resistor R4.


D

A tensão VM medida entre os pontos B e C tem duas parcelas. Ao valor inicial não nulo, parcela 1, soma-se o valor da parcela 2, proporcional ao logaritmo da deformação do resistor R4.


E

A tensão VM medida entre os pontos B e C é proporcional ao logaritmo da deformação do resistor R4.

O circuito elétrico pode ser definido como um caminho fechado por onde circula uma corrente elétrica, formada por alguns elementos básicos, com exceção de:


A

fonte de alimentação


B

dispositivo de proteção


C

fios condutores


D

receptor de energia


E

elemento de controle

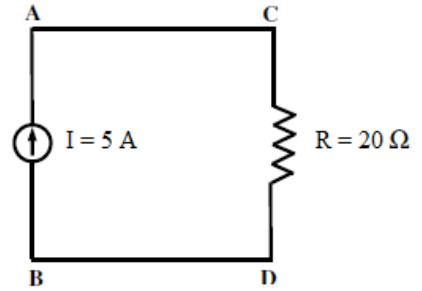

Uma fonte de corrente contínua I = 5 A é conectada em um resistor de 20 Ω, conforme a figura a seguir. Assinale a alternativa que indica corretamente a tensão no resistor e a tensão na fonte, respectivamente:


Imagem associada para resolução da questão


A

50V; 50V


B

100V; 100V


C

100V; 50V


D

50V; 100V


E

100V; 0V
