Questões de Concurso sobre Circuito em Corrente Contínua e em Corrente Alternada

Para um sistema elétrico trifásico cujas medições de tensão (fasores) estão representadas a seguir, obtenha as componentes simétricas correspondentes:

$\left[\begin{array}{c}{\overrightarrow{V}}_A\\ {\overrightarrow{V}}_B\\ {\overrightarrow{V}}_C\end{array}\right]=$ $\left[\begin{array}{c}10e^{j0°}\\ 10e^{-j120°}\\ 10e^{j120°}\end{array}\right]$

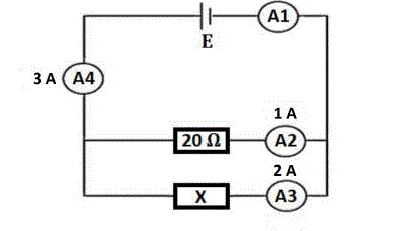

No circuito apresentado, há uma fonte de tensão E que alimenta os resistores de 20 Ω e X Ω . O valor da tensão E é:

Analise o circuito resistivo, no qual a corrente medida pelo instrumento (A) é de 5 mA.

A tensão medida nos terminais de R e o seu valor são, respectivamente:

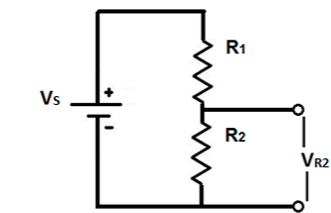

Para o circuito representado a seguir, VS = 24 V, R1 = 4 Ω e o valor de R2 é desconhecido. No instante da máxima transferência de potência da fonte para R2, R2 e a tensão VR2 valem, respectivamente,

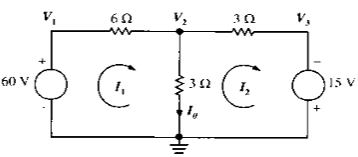

Considerando o circuito de corrente contínua mostrado na figura abaixo, a intensidade da corrente Io que atravessa o resistor de 3 Ω que interliga o ponto V2 à terra é

Analise o circuito a seguir para responder às questões 36, 37 e 38.

O circuito apresenta quatro amperímetros (A1, A2, A3 e A4), que medem a corrente em cada ramo. O valor da corrente sendo medida no amperímetro A1 é de:

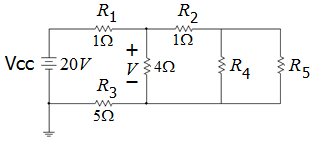

Considere o circuito CC a seguir:

Sabendo que 𝑅₄ = 2𝑅₅ , quais devem ser os valores de 𝑅₄ e 𝑅₅ e a corrente através de 𝑅₁ para que 𝑉, sobre o resistor de 4Ω, seja igual a 5𝑉?

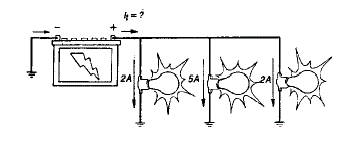

Analisando o circuito apresentado a seguir, qual o valor da corrente I_t sendo fornecida pela bateria?

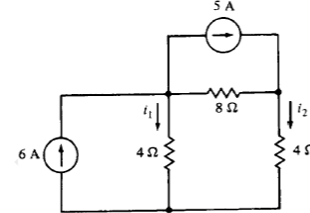

Para o circuito da figura abaixo, as correntes i1 e i2 são, respectivamente,

Em um circuito CC, um resistor 𝑅 = 40Ω e um indutor 𝐿 = 10𝑚𝐻 são conectados entre dois pontos “𝑎” e “𝑏”, conforme circuito a seguir. Ao ponto “𝑎”, estão conectadas duas fontes de corrente 𝑖₁ e 𝑖₂ e passam pelo resistor 𝑅 e indutor 𝐿.

Sabendo que a diferença de potencial entre os pontos “𝑎” e “𝑏” é de 240 𝑉 e que a intensidade da corrente 𝑖₁ excede em duas unidades o triplo da intensidade da corrente 𝑖₂ , determine o valor das correntes elétricas 𝑖₁ e 𝑖₂ , respectivamente. (As fontes de corrente já estão estabilizadas e operando com suas corrente CC nominais):

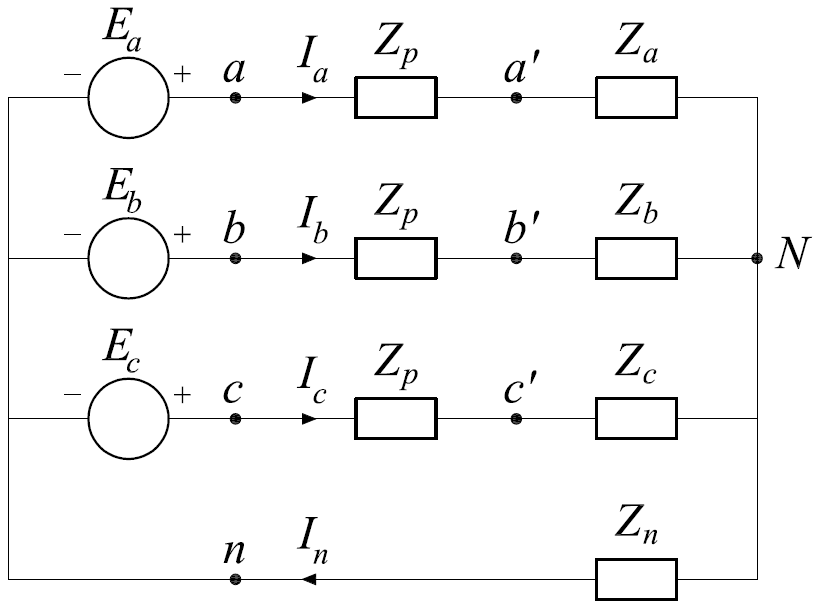

Observe o sistema elétrico ilustrado abaixo.

Figura: Circuito trifásico equilibrado com tensões simétricas e carga desequilibrada em estrela a quatro fios.

Z_p = Z_n =(1+ j2) Ω

Z_a = 5 Ω

Z_b = j7 Ω

Z_c = -j4 Ω

Sabe-se que as tensões de fase interna do gerador são simétricas de sequência positiva e de valor igual a 110 V. Tomando a fase “$a$” como referência e sabendo que o seu ângulo de fase é igual a 0 (zero), assinale a alternativa CORRETA que corresponde a corrente de linha $I_a$ desse sistema.

Utilizando a lei de Ohm, que relaciona a tensão com a corrente que passa por um resistor, determine o valor da resistência X:

Um automóvel utiliza lâmpadas halógenas de 60 W nos dois faróis, sendo cada farol alimentado por um circuito independente de 12 Vcc em corrente contínua protegido por um fusível do tipo lâmina. Considerando a corrente nominal do fusível tipo lâmina, a alternativa com o valor de corrente mais adequado para proteção de cada circuito a fim de evitar a queima do fusível é:

Uma lâmpada tem a indicação 60W/120V. Sendo percorrida por uma corrente de 500mA de intensidade, pode-se afirmar que:

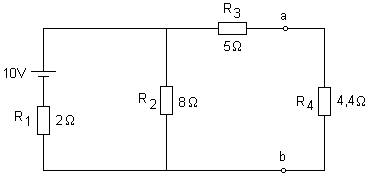

A Figura mostra uma rede elétrica composta de fonte de CC e resistores associados. Usar o teorema de Thevenin para determinar, respectivamente, os valores de Vth e Rth conforme visto entre os terminais a e b, assim como a corrente circulante no resistor de 4,4 Ω:

A utilização das pontes se estende por diversas áreas. A disposição em ponte é utilizada para medir parâmetros em circuitos, como também se aplica em instrumentos seletores sensíveis, instrumentos de controle, filtros, etc. Uma ponte está em equilíbrio quando o detector D no círculo central é nulo.

A figura abaixo mostra uma ponte de corrente alternada chamada de Ponte de Owen.

O valor de R3 da ponte de Owen , que está em equilíbrio com os parâmetros C1=10 pF , R2=1 kΩ , R4=5 kΩ e C4=5 pF, é

A tensão entre dois pontos de um circuito, observada em um osciloscópio, é composta por três ondas senoidais harmônicas: primeira harmônica com valor máximo de 100V, terceira harmônica com valor máximo de 50V e quinta harmônica com valor máximo de 25 V. Quando o valor eficaz da tensão entre esses dois pontos for medida com um voltímetro “True Rms”, o valor aproximado encontrado será

Um resistor de resistência R ($\Omega$ ), ligado a uma fonte de tensão continua de valor E (V), dissipa uma potência P (W). Se esse mesmo resistor for ligado a uma fonte cujo valor é 2E (V), o novo valor da potência dissipada será:

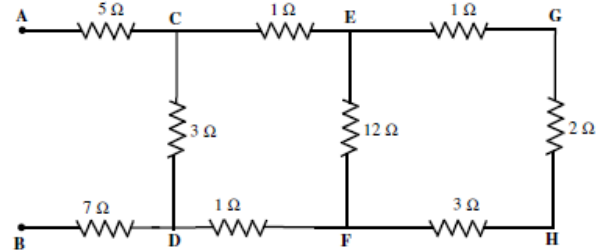

O resistor equivalente à associação de resistores mostrada na figura a seguir, “visto” dos pontos A e B é igual a:
