Questões de Concurso sobre Circuitos com Amplificadores e com conversores de dados

A impedância de saída do circuito é de 2 kS.

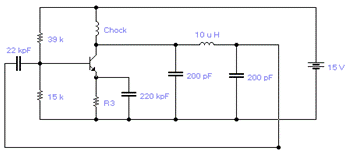

O circuito abaixo é de um oscilador conhecido pelo nome de Oscilador Colpits. As capacitâncias do transistor e as parasitas são desprezadas e as condições de oscilação foram todas satisfeitas. A indutância do indutor do circuito da rede é de 1 (um) micro Henry e os capacitores, da mesma rede, são de 200 pico Farads. Assim, pode-se afirmar que o circuito oscilará, aproximadamente, em:

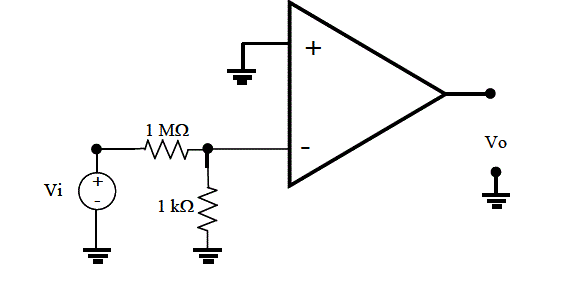

O circuito da figura abaixo usa um amplificador operacional ideal, exceto quanto ao seu ganho "A", que é finito.Os instrumentos indicam Vo = 3,5 V e Vi = 3,5 mV. Qual é o valor do ganho "A"?

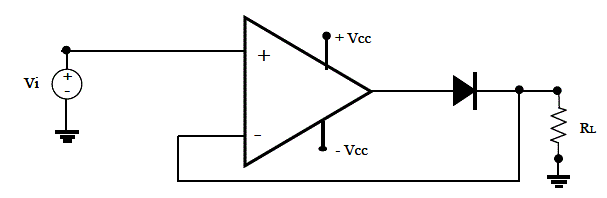

O circuito implementado com amplificador operacional abaixo, excitado por um sinal senoidal de tensão, pode ser definido como sendo:

O circuito abaixo é um amplificador diferencial, alimentado por fontes simétricas +12 V e -12 V CC. Todos os resistores são de 1 kilo Ohms, o diodo Zener é de 8,6 V e os transistores são idênticos e de silício, com módulo de Vbe = 0,6 V, e os parâmetros "h_fe" muito grandes, de modo que as correntes de base podem ser desprezadas.

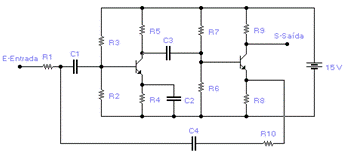

O circuito abaixo foi polarizado de forma que não haja distorções por corte, saturação e não linearidades dos transistores, quando for acoplado o sinal senoidal de entrada "E". As reatâncias dos capacitores nas freqüências de operação são desprezíveis. A realimentação do circuito abaixo é do tipo:

O potencial em relação ao terra no nó A é igual a 0 V.

Um amplificador inversor com a topologia mostrada abaixo usa um amplificador operacional ideal com R1 = 33¦¸; e R2 = 330¦¸ Qual ¨¦ o seu ganho em malha fechada?

No circuito abaixo a tensão no ponto P em relação ao ponto de aterramento é:

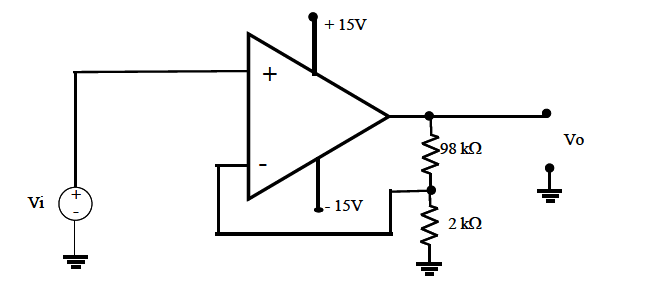

O amplificador abaixo tem ganho em malha aberta de 100.000. Caso Vi = 1 mV, qual seria aproximadamente a sua tensão de saída?

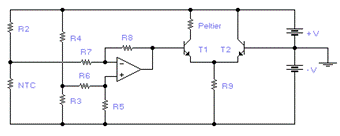

Um termistor NTC é um resistor que varia a sua resistência dependendo da temperatura. Um Peltier é um dispositivo que diminui a sua temperatura quando a corrente que passa por ele aumenta, e é usado em encapsulamentos de dispositivos emissores de luz (LED e LASER), para resfriamento das junções. No circuito abaixo NTC é um termistor e P é um Peltier. Queremos analisar a topologia do circuito somente quanto a sua funcionalidade, supondo que o operacional e os transistores estão corretamente polarizados. Com base na análise do circuito, pode-se concluir que:

Ao substituir o amplificador operacional ideal por um que tenha largura de banda finita, a função de transferência transresistência ou o ganho de corrente será do tipo passa-altas.

Quando os sinais digitais Q₃, Q₂, Q₁ e Q₀ assumirem os valores lógicos Q₃Q₂Q₁Q₀ = 1111, o valor da tensão na saída V_S será de 15 V.
