A parte do circuito formado pelo amplificador operacional op 3 e pelos resistores R 3 e R 4 é denominada integrador analógico, pois realiza a operação de integração da diferença dos sinais de entrada.
A tensão de saída — vi — pode ser expressa por
Quando há aumento de temperatura a ser medida, há diminuição na tensão de saída v s .
A resistência do termistor NTC aumenta de forma quadrática com o aumento da temperatura ambiente.

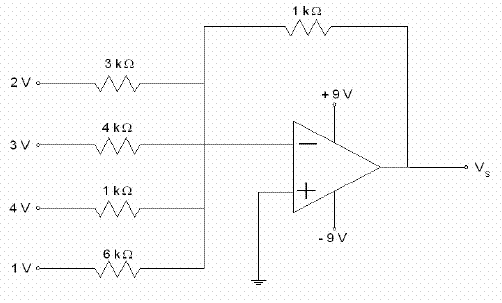

Qual a tensão de saída do amplificador operacional abaixo?
9 V
5,7 V
- 9 V
7,3 V

A impedância de entrada do amplificador é igual à soma dos valores dos resistores R1 e R2.
O ganho da função de transferência determinada para a freqüência igual a zero é 10 dB.
Em regime permanente, a resposta desse sistema a uma entrada em degrau assume valor infinito.
Todos os pólos da função de transferência considerada estão localizados no semiplano esquerdo do plano complexo.
O ganho do circuito (I) é igual a -3.
A configuração mostrada é a de um amplificador em emissor comum.
A impedância de entrada do circuito (II) é igual a 3 k.
Em relação a circuitos redes de avanço é incorreto afirmar:
Com o aumento da frequência o ganho de tensão diminui.
Para freqüências altas a tensão de saída é praticamente igual à tensão de entrada.
A freqüência de corte é aquela para a qual a reatância capacitiva é igual à resistência.
Na freqüência de corte a tensão de saída é 0,707 vezes a tensão de entrada.
No ponto de corte a potência da carga é a metade do seu valor máximo.
O aumento em 10% do resistor RC causaria diminuição em 10% do ganho de tensão do amplificador.

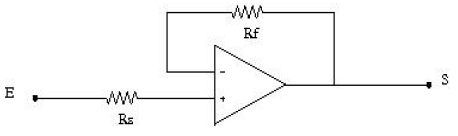

No circuito abaixo, tem-se um amplificador operacional na configuração de

comparador.
diferenciador.
seguidor de tensão.
somador não-inversor.
amplificador não-inversor.
O ganho do circuito (II) é igual a 4.

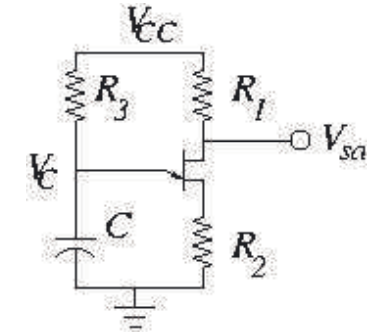

Observe o circuito da figura abaixo:

Analise as afirmativas abaixo:
I – Trata-se um amplificador de ganho aproximadamente igual a R1/R2.
II – Trata-se de um filtro de freqüência de corte de 3dB igual a 1/R3C.
III – Trata-se de um oscilador de freqüência de oscilação igual a 1/(2π(R1//R2//R3)C).
IV –Trata-se de um oscilador de freqüência de oscilação igual a 1/(2 π (R3)C).
Está (ão) correta(s) apenas:
III e IV.
II e IV.
I e II.
IV.
I.
