Em implantes auditivos, é necessário desenvolver amplificadores que possam operar a partir de baterias com baixo consumo. Considerando que apenas uma bateria será utilizada para alimentar o amplificador, qual é a melhor estratégia para projetar o amplificador, usando a topologia típica de um amplificador operacional? Tensão nominal da bateria: aproximadamente 1,5V.


A

Carga ativa; resistor de emissor de valor baixo para polarização do estágio diferenci


B

Carga passiva; resistor de emissor de valor alto para polarização do estágio diferencial.


C

Carga passiva; espelho de corrente para polarização do estágio diferencial.


D

Carga ativa; espelho de corrente para polarização do estágio diferencial.


E

Carga passiva; resistor de emissor de valor baixo para polarização do estágio diferencial.

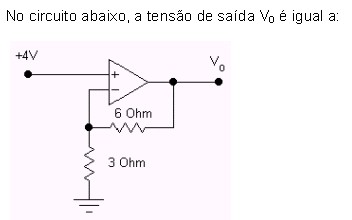

Considerando o circuito abaixo, em que as tensões V2 e V3 são respectivamente 0,6 V e 0,3 V, o valor de V1 para obter um valor de Vs igual a 1,0 V é

Imagem associada para resolução da questão


A

0,33 V;


B

0,30 V;


C

0,23 V;


D

0,13 V;


E

0,10 V.

O amplificador de instrumentação é um dispositivo eletrônico bastante utilizado para medir sinais biomédicos, pois ele pode ser usado para medir diferenças de sinal com alta impedância de entrada, além de apresentar alta capacidade de rejeição de modo comum. Esse amplificador pode ser utilizado para medir ECG e EEG. Supondo amplificadores operacionais ideais, que critério deve ser estabelecido para os resistores, de maneira que o ganho possa ser escrito da forma: Vsa= (1 + RA/RB)(Ven,2 – Ven,1)?


A

RA= R1= R2; R3 + R4= R5 + R6; RB= R7; R4= R5= R3


B

RA= R1= R2; R3 + R5= R4 + R6; RB= R7; R6= R5= R3


C

RB= R1= R2; R3 + R5= R4 + R6; RA= R7; R6= R5= R3


D

RA= R1= R2 =R7; RB= R3 = R5= R4 = R6


E

RB= R1= R2 =R7; RA= R3 = R5= R4 = R6

O sinal de ECG é um potencial elétrico gerado pelo coração durante contração e relaxação. Diversos cardiologistas fazem 12 registros utilizando apenas três eletrodos. O coração é tipicamente excitado entre 50 e 100 vezes por minuto em uma pessoa normal. Sabendo que o sinal de interferência da rede elétrica (60Hz) tem uma amplitude de 10V na entrada do amplificador de ganho diferencial igual a 100, qual deve ser a razão de rejeição de modo comum (CMRR) mínima desse amplificador, para se medir o sinal de ECG, supondo que o sinal de ECG na entrada do amplificador tenha uma amplitude de aproximadamente 1mV e assumindo que qualquer interferência ou ruído deva ser pelo menos 100 vezes menor na saída do mesmo?


A

120dB.


B

100dB.


C

80dB.


D

60dB.


E

40dB.

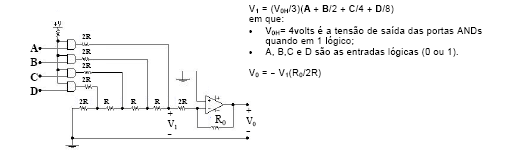

Implementa-se um conversor digital-analógico de 4 bits {A(MSB), B, C e D(LSB)} com uma rede de resistores R-2R (R=1k5W), portas lógicas AND e um amplificador operacional, como esquematizado abaixo. Pede-se o valor de R0 para V0 = - 15 volts quando ABCD = 1111

Imagem associada para resolução da questão


A
15 KW.

B
2 KW.

C
18 KW.

D
3 KW.

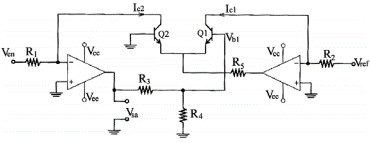

Em aplicações biomédicas, muitas vezes é necessário utilizar um amplificador logarítmico, pois o sinal de entrada varia numa faixa bastante ampla. Esse é o caso, por exemplo, de sinais sonoros. Considerando o amplificador logarítmico da figura abaixo, construído com amplificadores operacionais ideais, calcule a função de transferência.


Imagem associada para resolução da questão


A

Vsa= VT ((R3 + R4)/R4)ln((R2Ven)/(R1Vref)) para Ven, Vref > 0.


B

Vsa= VT ((R3 + R4)/R3)ln((R2Ven)/(R1Vref)) para Ven, V ref > 0.


C

> 0. sa= -VT ((R3 + R4)/R4)ln((R2Ven)/(R1Vref)) para Ven, V r ef>


D

sa= V ln(V Te1SereE) V n/(RI)) para Vn, Vf > 0.


E

sa= -VT ln(Ven/(R1IS)) para Ven, Vref > 0.

Uma fonte DC é projetada através do circuito abaixo, considerando o amplificador operacional ideal e tendo uma corrente máxima de saída de 15mA. O transistor com b=100 trabalha na região ativa e está sendo usado na configuração "seguidor de emissor". A tensão de emissor V0 é proporcional à tensão de referência Vz. Qual o valor de V0?

Imagem associada para resolução da questão


A
- 10Vz

B
4,7Vz

C
- 4,7Vz

D
5,7Vz

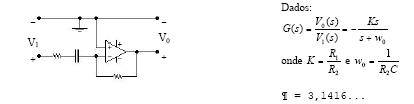

O circuito abaixo representa um amplificador com desacoplamento DC (filtro passa alta), implementado com um amplificador operacional (considerado ideal), um capacitor C e dois resistores R1 e R2. Qual a opção correta para se ter uma freqüência de corte f0 aproximadamente igual a 150Hz e um ganho K, para altas freqüências, superior a 15?

Imagem associada para resolução da questão


A

R1=12R2 e 200¶R2C= 1.


B

R1=18R2 e 300¶R2C= 1.


C

R1=10R2 e 100¶R2C= 1.


D

R1=22R2 e 2¶R2C= 1.
