Questões de Concurso sobre Circuitos Integrados

Suponha que um circuito seja implementado fisicamente com a tabela-verdade apresentada e que o critério principal da implementação seja o baixo consumo de potência. Nessa situação, o uso de circuitos integrados TTL da família HS será mais adequado que o uso de circuitos integrados CMOS.

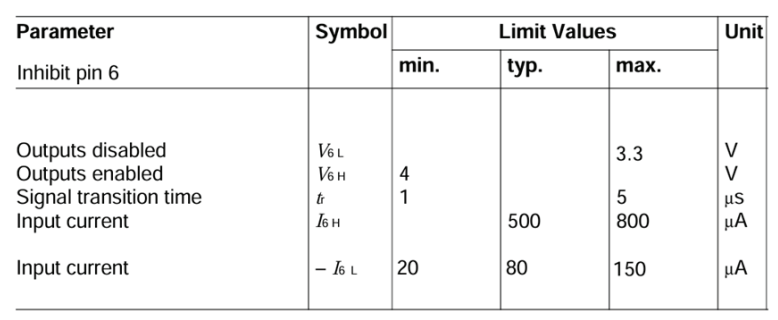

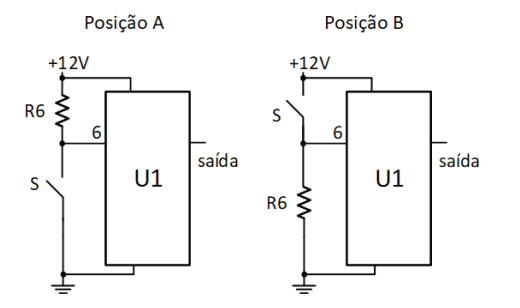

O circuito integrado U1 é um gerador de pulsos sincronizados com a rede. O pino 6 de U1 tem a função de receber o comando de inibição (inhibit) dos pulsos. A saída deve ser desabilitada (disabled) quando a chave manual S, do tipo NA, for acionada. Do contrário, a saída deve estar habilitada (enabled). Considere-se o CI U1 alimentado com Vcc=+12V, bem como os parâmetros elétricos do seu datasheet apresentados abaixo.

A posição correta da chave S e um valor adequado para o resistor R6 são:

Os componentes eletrônicos modernos, especialmente na microeletrônica e em sistemas integrados, são projetados para atender demandas de alta densidade de integração, baixo consumo de energia e elevada performance. Tecnologias como CMOS e dispositivos de semicondutores avançados permitem a fabricação de circuitos integrados que combinam processamento digital, interfaces analógicas e controle de energia em um único chip. Diante do exposto, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A tecnologia CMOS é amplamente utilizada na microeletrônica devido ao seu baixo consumo estático de energia, que se dá principalmente durante as trocas de estados lógicos.

( ) Transistores MOSFETs, em tecnologias de escala nanométrica, são mais suscetíveis a fenômenos como short-channel effects e aumento da corrente de fuga.

( ) Em sistemas integrados, os amplificadores operacionais são implementados exclusivamente em tecnologias bipolares devido a sua maior velocidade e precisão.

( ) O encapsulamento System on Chip (SoC) combina funções analógicas e digitais em um único circuito integrado, muitas vezes incluindo microcontroladores e módulos de comunicação.

( ) Tecnologias baseadas em semicondutores de banda larga, como carbeto de silício (SiC), são restritas a sistemas digitais devido a sua baixa capacidade de suportar altas frequências.

A sequência está correta em

A técnica stitch bonding é utilizada em componentes de interconexão em que uma esfera de ouro é comprimida por capilaridade no receptáculo para estabelecer a ligação.

Nos circuitos integrados VLSI de modo misto que priorizam a eficiência energética e a minimização de consumo, a concepção de amplificadores diferenciais é invariavelmente orientada pelo uso exclusivo de transistores PMOS.

Para otimizar a eficiência dos circuitos analógicos e de modo misto, uma prática comum é utilizar trilhas estreitas de polissilício para rotas de sinais que carregam corrente, visando reduzir a capacitância parasita, mesmo que isso possa resultar em um aumento da resistência do circuito; essa abordagem é frequentemente empregada na indústria para melhorar o desempenho geral do circuito.

As abordagens de design para circuitos analógicos diferem significativamente das utilizadas em circuitos digitais, principalmente no que diz respeito à gestão de ruídos e variações de sinal; além disso, a integração de componentes analógicos em designs de modo misto requer considerações adicionais para assegurar a compatibilidade e o desempenho efetivo do circuito integrado como um todo.

O processo de montagem de circuitos integrados permite conectar eletricamente os pads de ligação do circuito integrado e os pads de ligação do receptáculo.

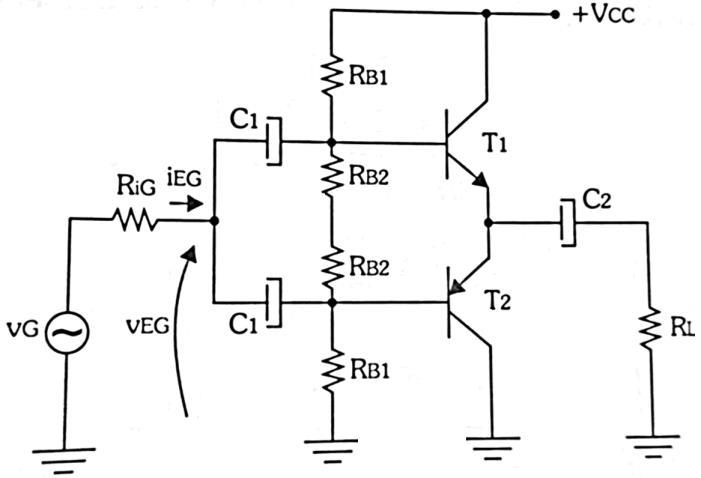

Assinale a alternativa correta. O circuito a seguir representa um:

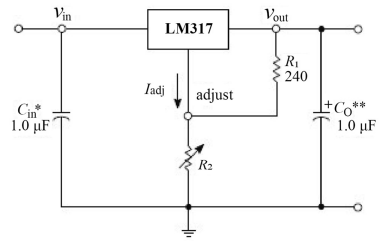

Considerando o circuito precedente, que utiliza o circuito integrado regulador de tensão LM317, assinale a opção correta, relativa a uma aproximação para a tensão de saída.

A tecnologia de empilhamento 3D de chips utilizando vias de silício oferece a possibilidade de solucionar problemas de interconexão, ao mesmo tempo em que possibilita o uso de funções integradas para melhoria de desempenho.

Um MCM é um empacotamento eletrônico que consiste em vários circuitos integrados montados em um único dispositivo.

Ao analisar as tecnologias de fabricação de circuitos integrados, um engenheiro eletrônico deve levar em consideração os parâmetros funcionais dos transistores utilizados em seu projeto. Desse modo, assinale a alternativa correta no que se refere aos circuitos integrados.

Ball bonding é uma forma de ligação conhecida como termosônica, em que se combina compressão ultrassônica e termocompressão.

Wire bonding envolve uma pressão localizada precisamente entre o fio e uma região metalizada do circuito ou do terminal do empacotamento a ser soldado, sem aquecer excessivamente toda a estrutura.

Um passo importante para o desenvolvimento de um circuito integrado fotônico foi a integração de uma junção p-n a um guia de onda, criando-se um modulador de fase.

Os circuitos integrados com tecnologia CMOS (complementary metal-oxide semiconductor) utilizam transistores de efeito de campo na sua construção.

O estado da arte da fotônica em silício permite a concepção de circuitos integrados fotônicos que funcionem em ambientes de altas temperaturas, razão por que lasers de altíssima potência são baseados nessa tecnologia.

A tecnologia de interconexões wire-bonding é apropriada para uso em alta densidade de conexões, com mais de 200 I/Os por chip.

No que se refere ao atendimento do aumento de requisitos de frequência de operação e de demanda por maior número de interconexões internas, a capacidade de empacotamento de (CI) é ilimitada, devido à tecnologia de wire-bonding na periferia do componente.
