Questões de Concurso sobre Coordenação da proteção e Cálculos de curto-circuito

Analise as seguintes afirmativas referentes ao curto-circuito nas instalações elétricas, assinalando com V as verdadeiras e com F as falsas.

( ) O transformador é uma fonte de corrente de curto-circuito em função de sua baixa impedância.

( ) A corrente de curto-circuito simétrica apresenta a componente senoidal distribuída igualmente em relação ao eixo dos tempos.

( ) A corrente de curto-circuito nos terminais dos geradores síncronos é muito elevada, decrescendo até alcançar o regime permanente.

( ) A componente contínua, na corrente de curto-circuito assimétrica, tem valor constante e é formada pelas perdas no cobre do gerador.

Assinale a sequência CORRETA.

Em uma instalação elétrica, o esquema de aterramento é o TN-S. A fase de um circuito entra em contato com a carcaça de um equipamento que estava sendo manipulado por uma pessoa, fazendo com que ela receba um choque elétrico. O tempo máximo que essa pessoa pode ficar submetida a esse choque é de 2 segundos. A curva do disjuntor de proteção desse circuito, de valor 30 A, é apresentada na figura a seguir.

O menor valor dessa corrente de falta, para que o usuário fique protegido, é aproximadamente igual a

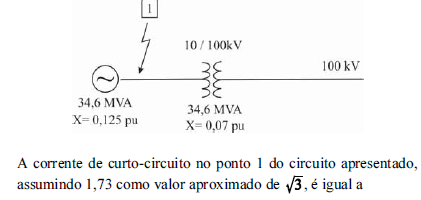

Uma instalação é suprida por um transformador trifásico de 112,5 kVA-13.800/220-127 V e de impedância percentual 5% que, por sua vez, encontra-se instalado em uma rede de distribuição primária cuja potência subtransitória de curto-circuito é de 250 MVA. Nessas condições, o valor eficaz da componente alternada da corrente de curto-circuito nos primeiros ciclos, em kA, vale:

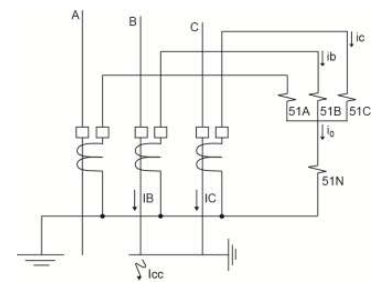

A figura abaixo representa esquema de proteção por relés diante da simulação de curto-circuito bifásico para a terra.

Nessas condições, o valor de i0 é representado por:

Necessita-se dimensionar a proteção com disjuntor para uma estufa trifásica (carga resistiva) equilibrada na configuração estrela, cujo valor da corrente eficaz nominal é de 120 A. Os condutores instalados, exclusivamente para tal estufa, são de cobre, os quais podem ser submetidos, nas condições previstas para sua instalação, à corrente máxima eficaz de 190 A. Sabe-se que a temperatura limite de sobrecarga dos condutores não será mantida: i) por um tempo superior a 100 h durante 12 meses consecutivos, ii) nem por 500 h ao longo da vida útil do condutor. A configuração de disjuntor mais adequada para tal instalação será:

No circuito de um condicionador de ar foram instalados um disjuntor termomagnético e um interruptor DR. Se houver curto-circuito, haverá a atuação:

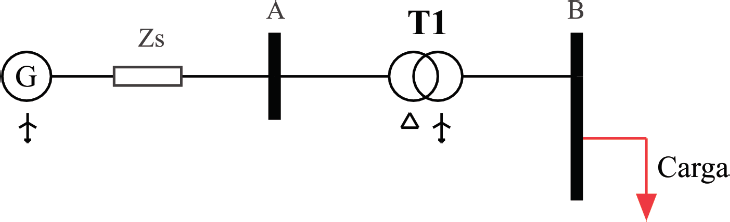

O sistema radial, apresentado na figura, mostra um transformador trifásico com as bobinas primárias, conectadas em delta, e as secundárias, em estrela aterrada.

Considere que a carga foi desconectada e, nesta condição, acontece um curto-circuito fase-terra na barra B. Neste contexto, é correto afirmar que:

Um alimentador elétrico de cobre, com bitola de 50 mm² e isolação de PVC, foi submetido a uma corrente de curto circuito de 10,0 kA. Sabe-se que k²S² é a integral de Joule para aquecimento do condutor, desde a temperatura máxima para serviço contínuo até a temperatura máxima de curto-circuito.

O tempo máximo em que a proteção deve atuar diante dessa falta é de

Dados: k = 110; S: bitola do elemento condutor.

Uma subestação possui três transformadores iguais que alimentam quadros gerais de baixa tensão independentes.

No caso de uma alteração na configuração dessa subestação, de modo que todos os transformadores e quadros gerais de baixa tensão fiquem em paralelos, o nível de curto-circuito no barramento de baixa tensão

Sobre corrente de curto-circuito, é CORRETO afirmar:

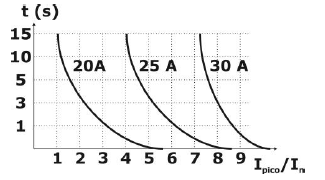

Durante a implementação dos circuitos de força e comando que acionará um motor de indução trifásico por meio de uma chave de partida direta, deseja-se dimensionar os fusíveis a serem usados para proteção da instalação. As curvas t x i dos fusíveis disponíveis são ilustradas na figura a seguir.

Para a realização do dimensionamento, o profissional responsável pela instalação anotou os seguintes dados de placa do motor: 4 CV, tensão nominal de linha igual a 500 / $\sqrt{3}$ V, rendimento 73,6%, fator de potência 0,8 atrasado, tempo de partida igual a 1 segundo e corrente máxima na partida direta de 80 A.

Nessa situação, considerando que 1 CV = 736 W, é correto afirmar que a corrente nominal do motor I_n e a corrente nominal do fusível I_fusível mais adequado para a instalação serão, respectivamente, iguais a

Assinale a alternativa que completa CORRETAMENTE a frase.

Dados os valores da corrente elétrica do circuito (ICIRC), da capacidade de proteção do disjuntor (IDISJ) e da capacidade de corrente elétrica do condutor (IFIO), todos em ampères, o dimensionamento de um circuito elétrico numa instalação predial atenderá ao requisito mínimo de segurança para o seu funcionamento normal se:

Na ocorrência de um curto-circuito trifásico em um painel de um sistema elétrico, a proteção deve atuar. Considerando que o estudo de coordenação e seletividade esteja correto, o relé que atua é de:

A maioria das falhas que ocorrem em sistemas de potência são assimétricas e podem consistir em curto-circuito, condutores em aberto ou faltas através de impedâncias. Nesse contexto, e considerando faltas nos terminais de um gerador em vazio, são apresentadas as seguintes afirmativas:

I. Supondo um gerador conectado em estrela (Y) e a ocorrência de uma falta entre a fase e terra, caso o neutro do gerador não esteja aterrado, a rede de sequência zero estará aberta e, portanto, nenhuma corrente de falta fluirá pela fase .

II. Supondo um gerador conectado em estrela (Y) e a ocorrência de uma falta entre as fases e , tem-se que a presença ou ausência de um neutro aterrado no gerador não afeta a corrente de falta, pois não pode haver fluxo de corrente para a terra.

III. Supondo um gerador conectado em estrela (Y), com neutro aterrado, e a ocorrência de uma falta entre duas fases e terra, tem-se que as redes de sequência devem ser ligadas em paralelo, pois as tensões de sequência positiva, negativa e zero são iguais na falta.

Com relação às assertivas relacionadas à ocorrência de falhas nos terminais de um gerador em vazio, é CORRETO afirmar que

Em um sistema trifásico ocorreu um curto-circuito fase-terra. A corrente de curto circuito de sequência positiva é igual 10 p.u.

As bases escolhidas no setor da falta são iguais a 400 kVA e 10 kV.

A corrente de curto-circuito, em ampères, dessa falta é

Os disjuntores ligados aos circuitos terminais, além de serem responsáveis por protegê-los diante de uma sobrecorrente ou corrente de curto-circuito, também propiciam a proteção do usuário da instalação diante de um contato indireto. No entanto esta proteção somente é possível para as instalações elétricas com esquema de aterramento:

As correntes de curto-circuito são formadas por uma componente periódica e uma componente aperiódica.

Uma forma de se reduzir o valor da corrente de curto circuito é dimensionar os transformadores de força com impedância percentual elevada.

O valor do pico máximo da corrente de curto-circuito assimétrica define a característica térmica dos equipamentos.
