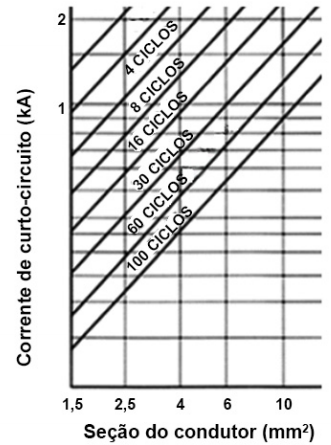

Em um determinado ponto de um circuito terminal de uma instalação elétrica ocorreu um curto circuito. A figura a seguir apresenta parte de um gráfico das correntes de curto-circuito em função das seções dos cabos.
Sabe-se que a frequência da fonte de alimentação é 60 Hz, a intensidade desse curto-circuito é 1.000 A e que o disjuntor abre o circuito faltoso em 0,5 s.
Considerando-se o curto-circuito, assinale a opção que indica a menor bitola que esse circuito deve ter.
A
1,5 mm2 .
B
2,5 mm2 .
C
4 mm2 .
D
6 mm2 .
E
10 mm2 .
No projeto da proteção de uma cabine de entrada, o coordenograma deverá apresentar, de acordo com a Norma Técnica ND 5.3 da CEMIG,
I – a corrente de partida do relé (Ip) de fase e neutro
II – a curva (mínimo e máximo) de atuação dos fusíveis de proteção do Ramal de Ligação
III – a(s) curva(s) de atuação da proteção individual de cada transformador
Estão CORRETOS os itens
A
I e II apenas.
B
I e III apenas.
C
II e III apenas.
D
I, II e III.
Assinale a alternativa que determina o tempo máximo de curto-circuito para um projeto de proteção contra curto-circuito, considerando que corrente I = 1.200 A, k = 115 (cabo isolado com PVC) e a seção do condutor S é de 11 mm2.
A
0,09 segundos.
B
0,3 segundos.
C
1,1 segundos.
D
10,4 segundos.
E
12 segundos.
A proteção de um Sistema Elétrico de Potência é importante para o desempenho e a qualidade do fornecimento de energia elétrica. Quanto a esse tema, são fatores importantes a estabilidade, a confiabilidade, a seletividade, entre outros. No que se refere à velocidade, é correto afirmar que
A
se trata da rapidez de ação sistemática para evitar o desligamento do sistema.
B
se trata da medida de velocidade do sinal devido às perdas.
C
não se trata de um item importante para a proteção.
D
é um aspecto de proteção semelhante à sensibilidade.
E
se trata da proteção organizada em zonas de ação.
Ano:
2014
A corrente de curto-circuito na entrada de uma subestação, composta de um transformador de 300 kVA e tensão de linha de 20 kV, é de 1,0 kA.
A reatância do sistema reduzido, considerando que as bases escolhidas são iguais aos dados de placa do transformador de entrada, é igual a
A
0,0153 p.u.
B
0,015p.u.
C
0,0103 p.u.
D
0,010p.u.
E
0,005 3 p.u.
Ano:
2014

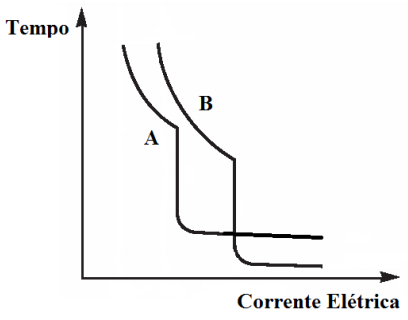

A figura a seguir apresenta as curvas de dois disjuntores termomagnéticos A e B.
Sobre esses disjuntores, analise as afirmativas a seguir.
I. Nesse sistema elétrico, o disjuntor A deve estar à jusante de B.
II. O disjuntor B possui tempo de abertura maior que o disjuntor A.
III. Os dois disjuntores estão perfeitamente coordenados.
Assinale:
A
se somente a afirmativa I estiver correta.
B
se somente a afirmativa II estiver correta.
C
se somente a afirmativa III estiver correta.
D
se somente as afirmativas II e III estiverem corretas.
E
se todas as afirmativas estiverem corretas.
A
B
C
D
E

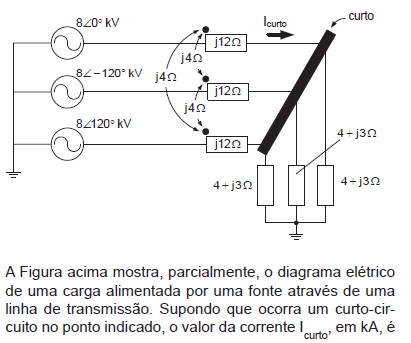

A
0,4
B
0,5
C
0,6
D
0,8
E
1,0
Ao calcular um curto-circuito, o valor da corrente resultante é dependente, principalmente, da fonte e da capacidade do sistema, sendo praticamente independente das cargas presentes na instalação. De forma geral, calculam-se as correntes de curto-circuito com os seguintes objetivos:
I. determinação do poder de corte de disjuntores e fusíveis: com a previsão da corrente mínima de curto-circuito no ponto da rede em que estão instalados, tem-se o limite inferior do poder de corte desses dispositivos.
II. previsão dos esforços térmicos e eletrodinâmicos provocados pela passagem da corrente: todos os elementos da rede, sobretudo pontos nevrálgicos como barramentos e seccionadores, terão de suportar os efeitos destrutivos da passagem das correntes de curto-circuito.
III. regulação das proteções: a especificação das correntes e tempos de disparo das proteções baseiam-se nos valores previstos da corrente de curto-circuito.
É correto o que está contido em
A
I e II, apenas.
B
II e III, apenas.
C
I e III, apenas.
D
I, apenas.
E
II, apenas.
Uma medição efetuada com um voltímetro de precisão indica que a tensão no secundário de transformador de potencial é de 110 V. Sabendo-se que o TP é de 13.800 V e apresenta um fator de correção de relação de 100,5%, o valor real da tensão primária, em volt, é de:
A
13.660
B
13.452
C
13.266
D
13.124
E
13.110
Os componentes simétricos são muito utilizados para o cálculo de curtos circuitos em sistemas de potência. A partir do ponto de ocorrência de uma falta franca entre uma fase e o terra, o curto circuito é determinado a partir da associação
A
em série dos equivalentes de Thèvenin de sequências positiva e negativa.
B
em série dos equivalentes de Thèvenin de sequências positiva, negativa e zero.
C
em série dos equivalentes de Thèvenin de sequências positiva e zero.
D
em paralelo dos equivalentes de Thèvenin de sequências positiva e negativa.
E
em paralelo dos equivalentes de Thèvenin de sequências positiva e zero.
Para aplicação em um sistema com tensão nominal de 13,8 kV,
recomenda-se adotar um TP do tipo indutivo. A ligação usual,
nesse tipo de TP, é estrela aterrada-estrela aterrada.
C
Certo
E
Errado
A respeito de transformador de corrente (TC), transformador de potencial (TP) e de equipamentos de manobra em alta tensão de sistemas elétricos de potência, assinale a opção correta.
A
As chaves seccionadoras de fase são comandadas por relés de sobrecorrentes instantâneos.
B
Em sistemas cujo nível de tensão nominal seja igual a 500 kV, o uso de disjuntores com isolamento a gás SF6 deverá ser evitado, principalmente se a subestação for do tipo compacta, sendo, para esse nível de tensão, mais prático e recomendável utilizar isolamento a óleo.
C
Um TC que operar carregado plenamente e permanentemente até o limite térmico terá vida útil reduzida em 50% em relação à vida útil normal.
D
A bobina do primário de um TC deve ser ligada em série com a carga.
E
Instrumentos de medição alimentados por TP possuem impedâncias aproximadamente igual a zero.
Em relação ao transformador de potência, julgue os itens a seguir.
I - No ensaio a vazio, a corrente resultante apresenta pequena magnitude comparada à da corrente nominal do transformador, para o mesmo lado ensaiado.
II - O ensaio de descargas parciais de um transformador tem por finalidade a determinação, entre outras, das perdas no cobre ou nos enrolamentos, da queda de tensão interna e da relação de transformação.
III - A regulação de tensão de um transformador mede a variação de tensão nos terminais do secundário quando ele passa do regime a vazio para o regime com carga, independentemente do fator de potência da carga conectada.
IV - Os testes de rigidez dielétrica e de polaridade em transformadores de potência imersos em óleo mineral isolante são ensaios ditos de tipo e/ou complementares para a determinação dos parâmetros do circuito equivalente do transformador.
O número de itens certos é igual a
A
0.
B
1.
C
2.
D
3.
E
4.
Se a falta for do tipo bifásica para a terra, entre as fases b e c, então a tensão na fase a não será nula.
C
Certo
E
Errado
Caso a falta no local da rede elétrica seja do tipo fase-terra (monofásica), a intensidade da corrente de curto-circuito será superior a 6 kA.
C
Certo
E
Errado
A um engenheiro eletricista foi perguntado: “como
reduzir custos em enrolamentos ao construir transformadores
monofásicos de pequeno porte, considerando que não há necessidade
de isolação elétrica?”. Marque a resposta indicada
abaixo que demonstre ser a mais correta que o engenheiro responderá:
A
Construindo transformadores com ligação zigue-zague.
B
Construindo transformadores estrela/triângulo, tendo em
vista a disponibilização do esquema de ligação das concessionárias
de energia.
C
Construindo transformadores, denominados autotransformadores,
pois teremos apenas um enrolamento que serve tanto
como primário, como secundário.
D
Construindo transformadores triângulo/estrela, tendo em
vista a disponibilização do esquema de ligação das concessionárias
de energia.
E
Construindo transformadores sem enrolamento.
Em sistemas com tensão nominal maior ou igual a 138 kV, são preferíveis TPs do tipo capacitivo aos do tipo indutivo.
C
Certo
E
Errado
O curto-circuito trifásico em um gerador síncrono é equilibrado e só se considera o circuito equivalente
A
da sequência zero.
B
da sequência positiva.
C
da sequência negativa.
D
das sequências positiva e negativa.
Em uma subestação, foram instalados três transformadores em paralelo, com potências nominais de 10 kVA e impedâncias percentuais de 4,5%, cada um. O valor da impedância média de curto-circuito é
A
1,5%.
B
2,25%.
C
4,5%.
D
13,5%.
