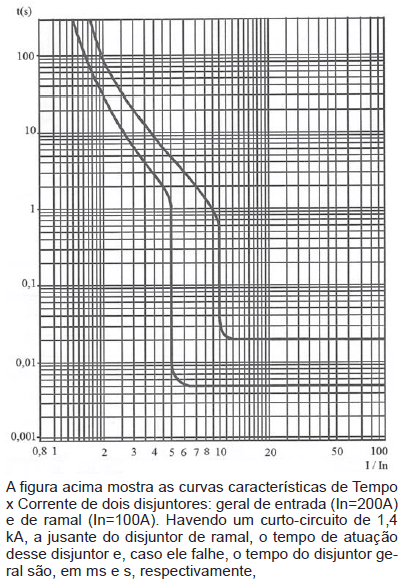

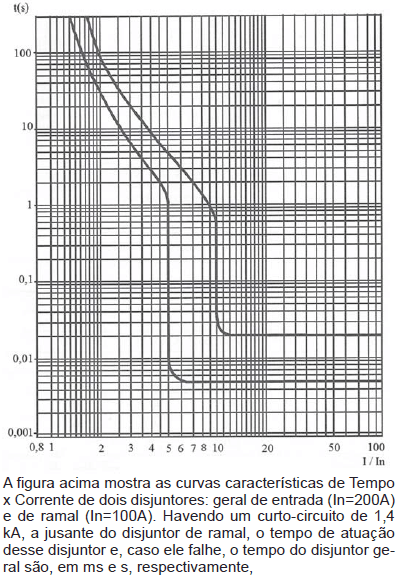

Entre um quadro geral de energia e um quadro de distribuição de circuitos, existe um alimentador trifásico ligado a esses quadros por intermédio de dois disjuntores (um em cada quadro). Para que se tenha coordenação na proteção, as curvas dos dois disjuntores devem ter correntes de atuação
iguais, com tempos de atuação diferentes.
diferentes, com tempos de atuação diferentes.
diferentes, com tempos de atuação iguais.
iguais, com tempos de atuação iguais.
diferentes, independente dos tempos de atuação.
Será considerado de tempo definido um relé que, submetido a ensaio de laboratório para se determinar seu tempo de atuação em função da sobrecorrente (em kA), apresente a curva mostrada abaixo.

Um transformador monofásico tem a especificação seguinte: 220 V × 110 + 110 V − 880 VA. O ensaio em curtocircuito determinou a tensão de curto-circuito para que o transformador atinja a corrente nominal no primário, cujo valor medido foi 18 V. A impedância percentual e a corrente de curto-circuito do transformador valem, respectiva e aproximadamente,
55,0% e 48,8A.
24,8% e 24,4A.
12,2% e 24,4A.
8,2% e 48,8A.
8,2% e 36,4A.

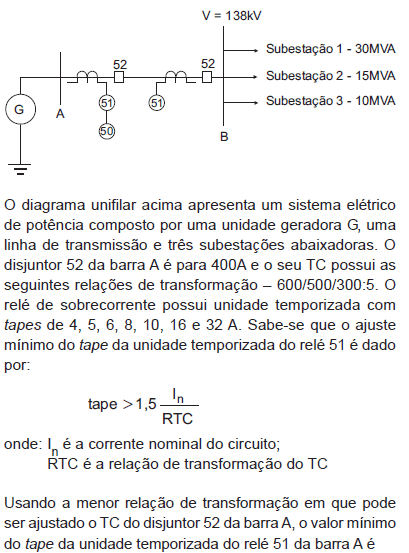

Com relação ao TC − Transformador de Corrente e ao TP − Transformador de Potencial, utilizados para medição, considere:
I. São utilizados para medir sinais alternados.
II. O enrolamento primário do TC deve ser ligado em série com a linha.
III. O enrolamento secundário do TP deve estar aberto ou ligado a instrumentos de medida de tensão.
IV. Quando for necessária a retirada de instrumentos do secundário do TC, deve-se antes curtocircuitar seus terminais do secundário.
Está correto o que consta em
I e III, apenas.
II e III, apenas.
III, apenas.
I, II, III, apenas.
I, II, III e IV.
Os transformadores de potencial e de corrente possuem princípios de funcionamento diferentes, visto que o primeiro baseia-se na lei de Faraday, enquanto o segundo se baseia no princípio da ponte de Wheatstone.
Os transformadores de potencial indutivos são mais indicados para utilização em tensões de 230 kV ou superiores, em razão de seu menor custo em relação aos transformadores de potencial capacitivos.
A intensidade de um curto-circuito bifásico pode ser calculada utilizando-se componentes simétricas. Para essa situação,
é necessário utilizar as componentes de sequência positiva, negativa e zero.
é suficiente utilizar a componente de sequência negativa.
é suficiente utilizar a componente de sequência positiva.
é suficiente utilizar a componente de sequência zero.
é suficiente utilizar as componentes de sequência positiva e negativa.

Se, nos dados de placa de um TP, consta que o mesmo apresenta classe de exatidão 0,3, então, é correto afirmar que esse TP deve ter sido projetado para serviços de proteção.
Em TP, o rompimento do elo fusível é uma das causas do funcionamento inadequado (anomalias) do secundário, o que pode comprometer o desempenho de vários equipamentos de controle.


O tempo de atuação do fusível F1 é determinado de pontos que se localizam sobre a sua curva de tempo mínimo de fusão de corrente.






Os transformadores de potencial podem ser do tipo indutivo ou capacitivo, sendo o tipo indutivo o mais utilizado em sistemas elétricos de distribuição com nível de tensão de 69 kV.
Os curtos-circuitos podem ser classificados em simétricos e assimétricos. Um exemplo de curto-circuito assimétrico é o
fase-fase-terra.
diferencial-residual.
termomagnético.
trifásico.
trifásico-terra.
